Коннекторы NETLAN RJ45 8P8C и RJ12 6P6C под витую пару

Прозрачные разъёмы для оконцевания витой пары: RJ45/8P8C Кат.5е (неэкранированный и экранированный) и RJ12/6P6C Кат.3, уп-ка 1000 шт.

Модели семейства

EC-UP8P8C-5E-003-TR-1000Разъемы NETLAN RJ45/8P8C, Кат.5e, с покрытием 3 мкд, универсальные, неэкранированные, уп-ка 1000 шт.

Категория, полоса	5e; 100 МГц
Исполнение	неэкранированное
Покрытие контактов	золото, 3 микродюйма
Ножи	универсальные (Stranded and Solid)
Диаметр проводников	AWG 24-26 (0,51-0,40 мм)
Материал	поликарбонат, соответствует UL 94-V2
Цвет	прозрачный
Температуры, °C	хранение от -40 до +70; эксплуатация от 0 до +70

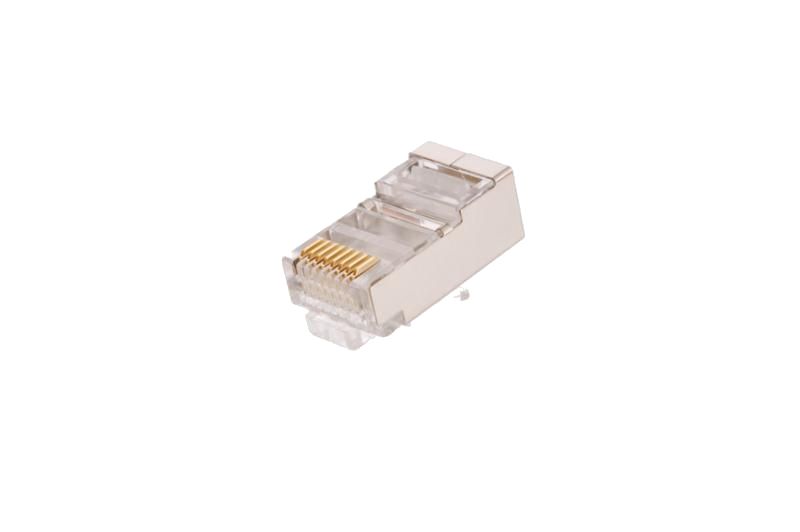

EC-UP8P8C-SD-003-TR-1000Коннектор NETLAN RJ45 8P8C, Кат.5e (Класс D), 100МГц, покрытие 3мкд, универсальные ножи, экранированный, уп-ка 1000 шт.

Категория, полоса	5e; 100 МГц
Экранирование	FTP (экранированный)
Количество жил	8
Покрытие контактов	3 мкд
Диаметр проводников	0.40-0.45 мм (по характеристикам страницы)
Материал	поликарбонат, соответствует UL94V-2
Цвет	прозрачный
Температуры, °C	хранение от -25 до +55; эксплуатация от -25 до +55
Упаковка	по 100 штук, транспортная — 1000 шт.

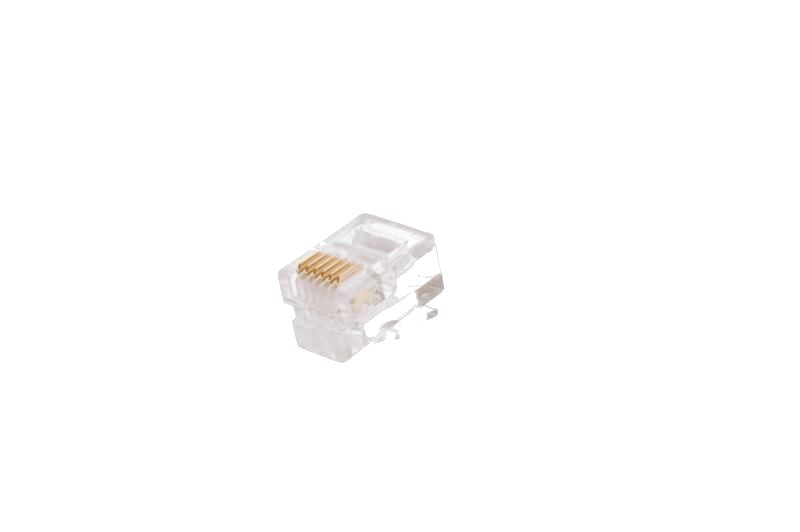

EC-UP6P6C-UC-003-TR-1000Коннектор NETLAN RJ12 6P6C под витую пару, Кат.3 (Класс C), 16МГц, универсальные ножи, неэкранированный, уп-ка 1000 шт.

Категория	3
Экранирование	UTP
Тип коннектора	RJ12/6P6C
Количество жил	6
Диаметр проводников	0.40-0.45 мм
Материал	поликарбонат, соответствует UL94V-2
Цвет	прозрачный
Температуры, °C	хранение от -25 до +55; эксплуатация от -25 до +55
Упаковка	по 100 штук, транспортная — 1000 шт.

Как это работает и подключается

Разъём обжимается на конце кабеля; универсальные ножи рассчитаны и на одножильный, и на многожильный проводник.
RJ45/8P8C — для 4-парных кабелей (в ряде случаев и при прокладке стационарных кабелей), можно и для 2-парных; RJ12/6P6C — для 6-проводных кабелей и 2-парных.

Монтаж

Подбирать коннектор по диаметру проводников: 24-26 AWG (0,51-0,40 мм) у EC-UP8P8C-5E-003-TR-1000; 0.40-0.45 мм у SD и UC.
Экранированный коннектор EC-UP8P8C-SD-003-TR-1000 использовать с экранированным кабелем (FTP).
Температура эксплуатации: от 0 до +70 °C у неэкранированного RJ45, от -25 до +55 °C у экранированного RJ45 и RJ12.

Примеры

Коммутационные шнуры

RJ45/8P8C предназначены для оконцевания одножильного и многожильного кабеля при производстве коммутационных шнуров.

Телефонные линии

RJ12/6P6C — для оконцевания 6-проводных кабелей связи, а также 2-парных кабелей.

Частые вопросы

Сколько штук в упаковке?

1000 шт. по названию всех трёх артикулов; у SD и UC — по 100 штук в индивидуальной упаковке.

Из чего корпус?

Поликарбонат: UL 94-V2.

Нюансы и грабли

Страница экранированного RJ45 противоречит сама себе: в названии проводники 0,47-0,51 мм, а в характеристиках 0.40-0.45 мм — диаметр проверять на образце.
Страница RJ12: в названии покрытие 3 мкд, а в характеристиках 0.3 и полоса 100 МГц при Кат.3 (16 МГц) в названии — ориентироваться на название.
Температурные диапазоны у разных артикулов не совпадают.
