Патч-панели NETLAN 19" Кат.5e RJ45/8P8C, 110/KRONE
Чёрные патч-панели для шкафа или стойки 19" Кат.5e на 24 и 48 портов RJ45/8P8C, контакты 110/KRONE, разводка T568A/B; экранированная и неэкранированная, серия ULAN.
Модели семейства
EC-URP-24-UD219", 1U, 24 порта, неэкранированная.
| Портов | 24 |
| Высота | 1U (44,45 мм) |
| Глубина | 34 мм |
| Каркас | сталь, 1,5 мм |
| Масса с упаковкой | 0,550 кг |

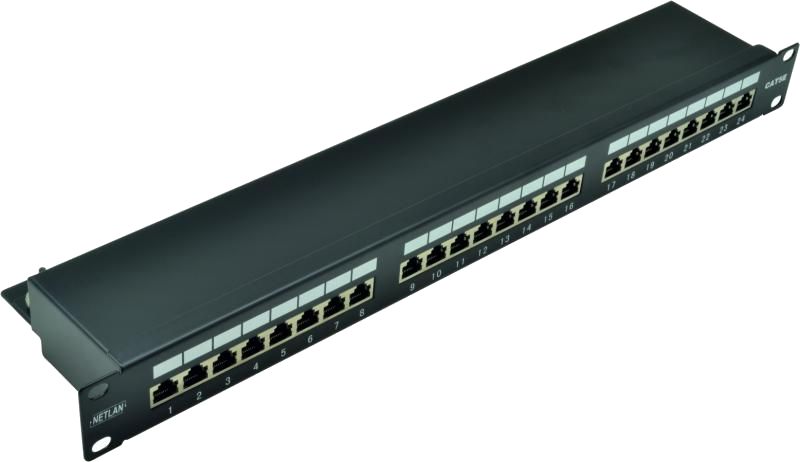

EC-URP-24-SD219", 1U, 24 порта, экранированная (FTP).
| Портов | 24 |
| Высота | 1U |
| Каркас | сталь, 1,5мм |

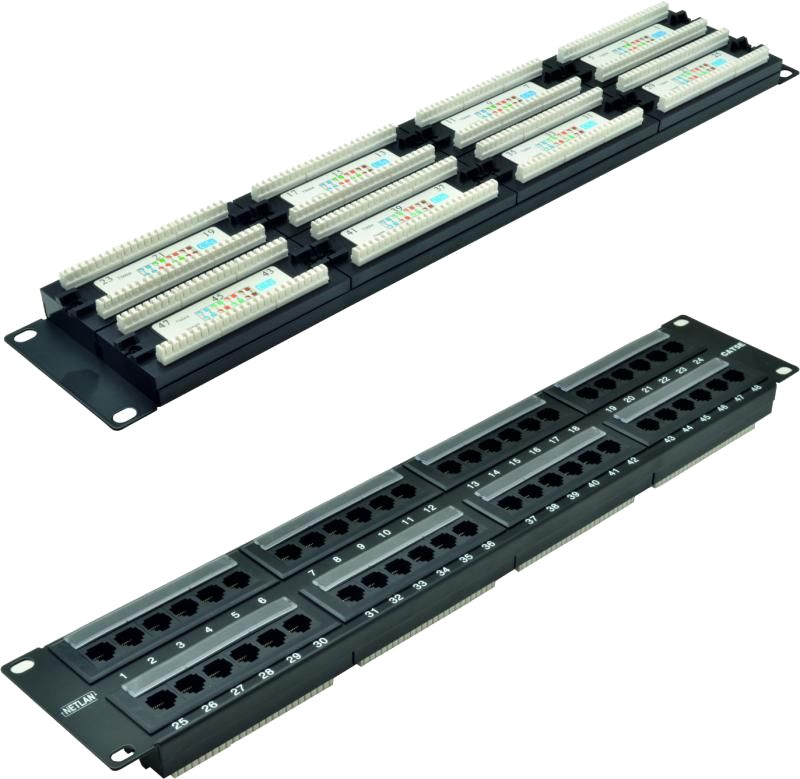

EC-URP-48-UD219", 2U, 48 портов, неэкранированная (UTP).
| Портов | 48 |
| Высота | 2U |
| Каркас | сталь, 1,5мм |
| Масса с упаковкой | 1,11 кг |

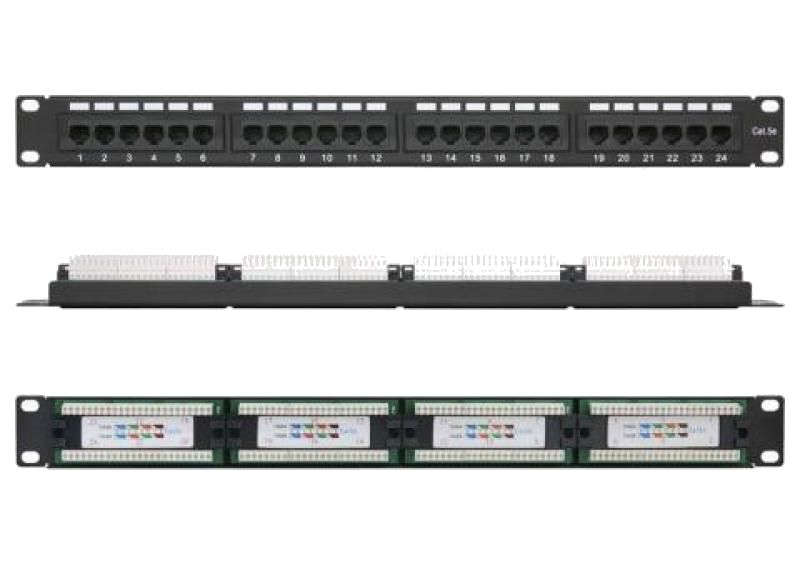

UEC-URP-24-UD2ULAN, 19", 1U, 24 порта, неэкранированная.
| Портов | 24 |
| Высота | 1U (44,45 мм) |
| Глубина | 34 мм |
| Масса с упаковкой | 0,550 кг |
Как это работает и подключается
- Разъёмы RJ45/8P8C Кат.5е, полоса 100 МГц; с тыльной стороны универсальные контакты 110/KRONE с цветовой маркировкой T568A/B.
- Все порты пронумерованы; есть дополнительные площадки для маркировки.
Монтаж
- Монтаж в шкаф или стойку 19".
- Допустимый диаметр проводников 24-26 AWG (0,511-0,404 мм) — по странице EC-URP-24-UD2.
- Температура: хранение от -40 до +70, эксплуатация от 0 до +70.
Примеры
Кроссовая СКС в шкафу
Разделка кабелей подсистем СКС и подключение к сети коммутационными шнурами.
Частые вопросы
Какая категория?
5е, полоса 100 МГц.
Какая разводка?
T568A/B, цветовая маркировка на контактах 110/KRONE.
Нюансы и грабли
- Не путать исполнения: EC-URP-24-SD2 — экранированная (FTP), остальные — неэкранированные.
- Для 48 портов нужны 2U, для 24 — 1U.
