Кабель витая пара U/UTP 2 пары Кат.5 NETLAN EC-UU002
Двухпарный неэкранированный кабель категории 5 с медными жилами: внутренний в ПВХ и LSZH, внешний в полиэтилене.
Модели семейства
EC-UU002-5-LSZH-ORU/UTP 2 пары, Кат.5, внутренний, LSZH, одножильный, 100МГц, оранжевый, 305м.
| Категория, экранирование | 5; U/UTP |
| Пар | 2 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Компаунд, не содержащий галогенов (LSZH); цвет по названию товара: оранжевый |
| Применение | Для внутренней прокладки |
| Диаметр кабеля | 4,9 мм |
| Погонная масса | 27,8 кг/км |
| Сопротивление жилы постоянному току | ≤115 Ом/км |
| Температуры, °C | Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 305 м |

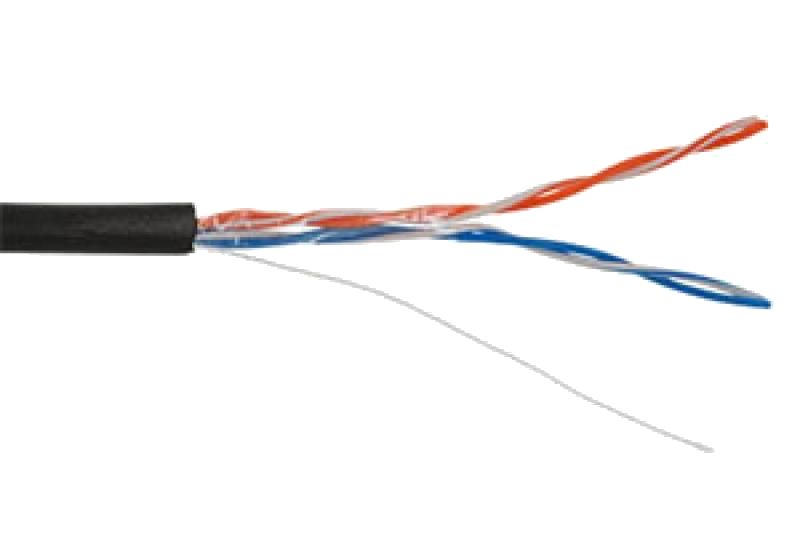

EC-UU002-5-PE-BKU/UTP 2 пары, Кат.5, внешний, PE -40C, одножильный, 100МГц, черный, 305м.
| Категория, экранирование | 5; UTP |
| Пар | 2 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Полиэтилен (PE); цвет по названию товара: черный |
| Применение | Для внешней прокладки |
| Диаметр кабеля | 4,2 мм |
| Погонная масса | 15,5 кг/км |
| Сопротивление жилы постоянному току | 115 Ом/км |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |
| Длина в упаковке | 305 м |
EC-UU002-5E-PVC-GY-5U/UTP 2 пары, Кат.5, внутренний, PVC, одножильный, 100МГц, серый, 500м.
| Категория, экранирование | 5; U/UTP |
| Пар | 2 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Поливинилхлорид (PVC); цвет по названию товара: серый |
| Применение | Для внутренней прокладки |
| Диаметр кабеля | 4,1 мм |
| Погонная масса | 18,2 кг/км |
| Сопротивление жилы постоянному току | 115 Ом/км |
| Температуры, °C | Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 500 м |

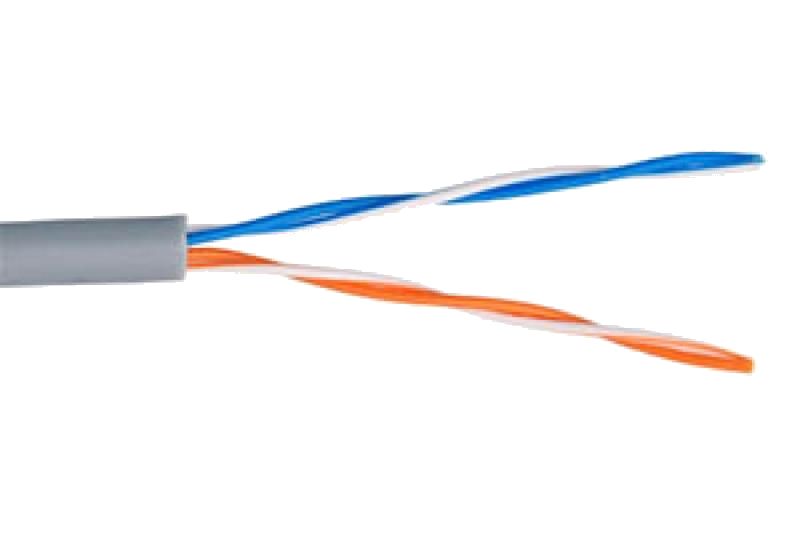

EC-UU002-5E-PVC-GYU/UTP 2 пары, Кат.5, внутренний, PVC, одножильный, 100МГц, серый, 305м.
| Категория, экранирование | 5; U/UTP |
| Пар | 2 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Поливинилхлорид (PVC); цвет по названию товара: серый |
| Применение | Для внутренней прокладки |
| Диаметр кабеля | 4,1 мм |
| Погонная масса | 18,2 кг/км |
| Сопротивление жилы постоянному току | 115 Ом/км |
| Температуры, °C | Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 305 м |
Как это работает и подключается
- Кабель по описанию на странице — витая пара на основе медных проводников (в CCA-сериях — омеднённый алюминий) в общей оболочке; выбирают по категории, числу пар, экранированию и оболочке.
- Категория и полоса пропускания указаны в таблицах моделей; поддерживаемые приложения и стандарты — на странице производителя.
Монтаж
- Радиус изгиба: при прокладке не менее 8 диаметра кабеля, при эксплуатации не менее 4 (по странице EC-UU002-5-LSZH-OR).
- Растягивающее усилие при монтаже: не более 80 (по странице EC-UU002-5-LSZH-OR).
- Температура прокладки — от 0 до +50 °C, у всех исполнений папки; диапазон эксплуатации и хранения — в таблице каждой модели.
- Внутренние и внешние исполнения не взаимозаменяемы: для наружной трассы брать только исполнение «Для внешней прокладки».
Примеры
Внутренняя проводка
Исполнения PVC и LSZH с применением «Для внутренней прокладки» — по странице изделия.
Наружная трасса
Исполнения PE с применением «Для внешней прокладки»; с тросом — подвесная конструкция.
Частые вопросы
Чем отличаются исполнения одной серии?
Оболочкой (PVC, LSZH, PE), назначением (внутренний или внешний, в том числе с тросом), цветом и длиной в упаковке — см. таблицы моделей.
Есть ли данные по цене и наличию?
Нет: цены и остатки в справочник не переносятся.
Нюансы и грабли
- Названия и поля на странице местами расходятся (цвет оболочки, материал, артикул в описании) — перед заказом сверять артикул и параметры с сопроводительными документами.
- Характеристики разных исполнений одной серии различаются (диаметр, масса, температуры) — не переносить данные с одного артикула на другой.
