Кабель витая пара U/UTP 25 пар Кат.5 NETLAN EC-UU025

Многопарный неэкранированный кабель на 25 пар с медными жилами: внутренний в ПВХ и LSZH, внешний; пары разбиты на группы с цветовой маркировкой.

Модели семейства

EC-UU025-5-LSZH-OR-3U/UTP 25 пар, Кат.5, внутренний, LSZH, одножильный, 100МГц, оранжевый, 305м.

Категория, экранирование	5; U/UTP
Пар	25
Жила	медь, одножильный, диаметр 0,47 мм
Оболочка	Компаунд, не содержащий галогенов (LSZH); цвет по названию товара: оранжевый
Применение	Для внутренней прокладки
Диаметр кабеля	11,3 мм
Погонная масса	170,5 кг/км
Сопротивление жилы постоянному току	≤115 Ом/км
Температуры, °C	Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
Длина в упаковке	305 м

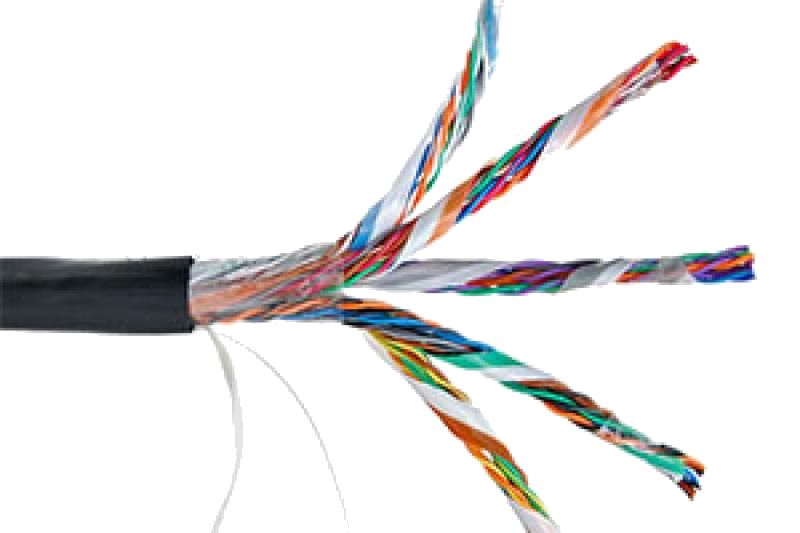

EC-UU025-5-PE-BK-3U/UTP 25 пар, Кат.5, внешний, PE -40C, одножильный, 100МГц, черный, 305м.

Категория, экранирование	5; UTP
Пар	25
Жила	медь, одножильный, диаметр 0,47 мм
Оболочка	Поливинилхлорид (PVC); цвет по названию товара: черный
Применение	Для внешней прокладки
Диаметр кабеля	11,3 мм
Погонная масса	134,4 кг/км
Сопротивление жилы постоянному току	120 Ом/км
Температуры, °C	Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
Длина в упаковке	305 м

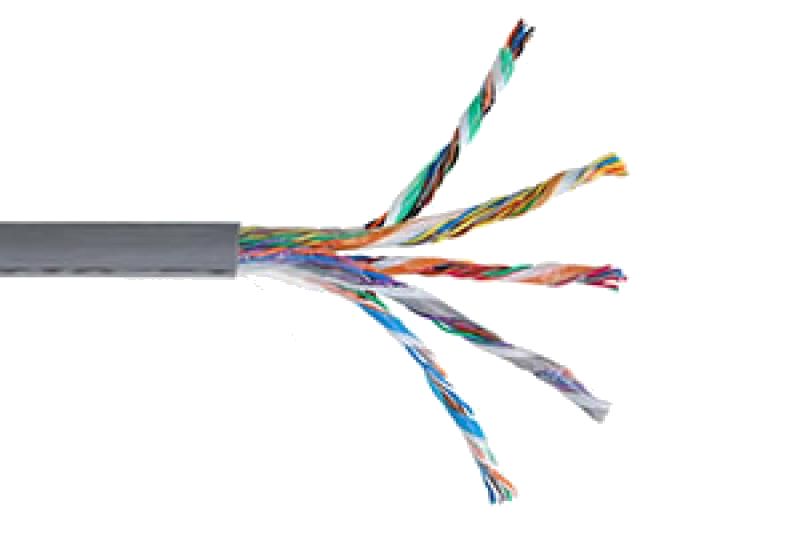

EC-UU025-5-PVC-GY-3U/UTP 25 пар, Кат.5, внутренний, PVC, одножильный, 100МГц, серый, 305м.

Категория, экранирование	5; UTP
Пар	25
Жила	медь, одножильный, диаметр 0,47 мм
Оболочка	Поливинилхлорид (PVC); цвет по названию товара: серый
Применение	Для внутренней прокладки
Диаметр кабеля	11,3 мм
Погонная масса	164 кг/км
Сопротивление жилы постоянному току	115 Ом/км
Температуры, °C	Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
Длина в упаковке	305 м

Кабель по описанию на странице — витая пара на основе медных проводников (в CCA-сериях — омеднённый алюминий) в общей оболочке; выбирают по категории, числу пар, экранированию и оболочке.
Категория и полоса пропускания указаны в таблицах моделей; поддерживаемые приложения и стандарты — на странице производителя.

Радиус изгиба: при прокладке не менее 15 диаметра кабеля, при эксплуатации не менее 10 (по странице EC-UU025-5-LSZH-OR-3).
Растягивающее усилие при монтаже: не более 100 (по странице EC-UU025-5-LSZH-OR-3).
Температура прокладки — от 0 до +50 °C, у всех исполнений папки; диапазон эксплуатации и хранения — в таблице каждой модели.
Внутренние и внешние исполнения не взаимозаменяемы: для наружной трассы брать только исполнение «Для внешней прокладки».

Внутренняя проводка

Исполнения PVC и LSZH с применением «Для внутренней прокладки» — по странице изделия.

Наружная трасса

Исполнения PE с применением «Для внешней прокладки»; с тросом — подвесная конструкция.

Чем отличаются исполнения одной серии?

Оболочкой (PVC, LSZH, PE), назначением (внутренний или внешний, в том числе с тросом), цветом и длиной в упаковке — см. таблицы моделей.

Есть ли данные по цене и наличию?

Нет: цены и остатки в справочник не переносятся.

Названия и поля на странице местами расходятся (цвет оболочки, материал, артикул в описании) — перед заказом сверять артикул и параметры с сопроводительными документами.
Характеристики разных исполнений одной серии различаются (диаметр, масса, температуры) — не переносить данные с одного артикула на другой.
