Настенные антивандальные шкафы NETLAN EC-WS и EC-WP
Серия настенных антивандальных шкафов с покрытием RAL 7035 на 4, 7, 9 и 12U для подъездов, чердаков и технических помещений без контроля доступа.
Модели семейства
EC-WP-075240-GYПенального типа, 7U, Ш520хВ320хГ400мм.
| Вместимость | 7U |
| Габариты ШхВхГ | 520х320х400 мм |
| Полезная глубина | 390 мм |
| Дверь | сдвижная, сталь 2мм |
| Масса с упаковкой | 17 кг |

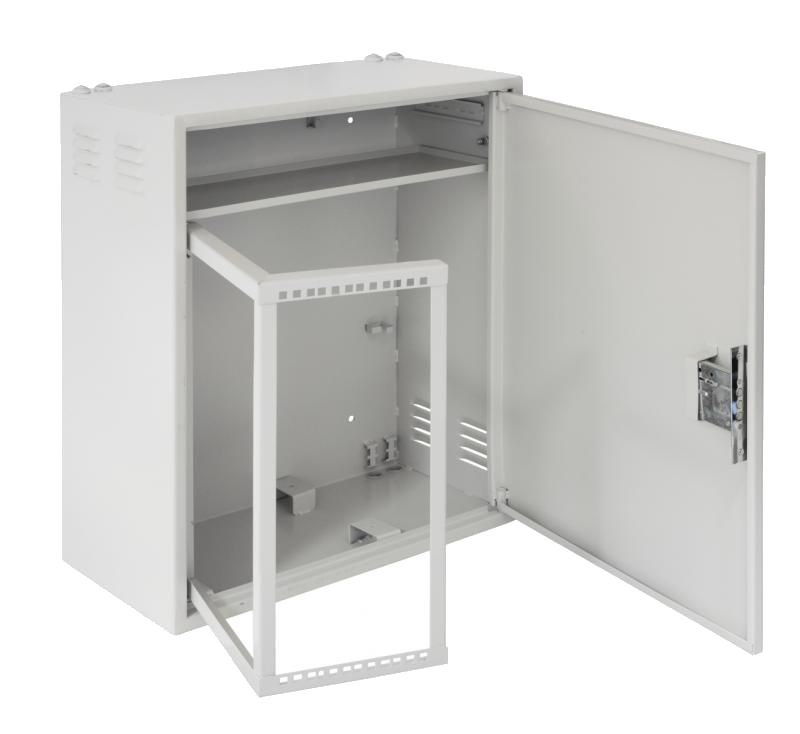

EC-WS-047028-GYС поворотной рамой, 4U, Ш580хВ700хГ280мм.
| Вместимость | 4U |
| Габариты ШхВхГ | 580х700х280 мм |
| Полезная глубина | 340 мм |
| Масса с упаковкой | 28 кг |

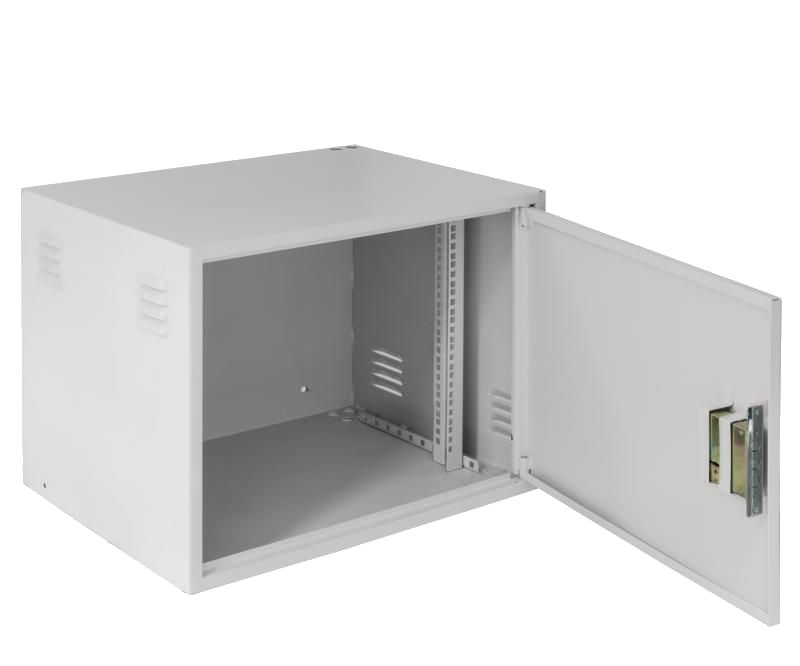

EC-WS-096045-GY9U, Ш600хВ470хГ450мм.
| Вместимость | 9U |
| Габариты ШхВхГ | 600х470х450 мм |
| Полезная глубина | 445 мм |
| Масса с упаковкой | 28 кг |

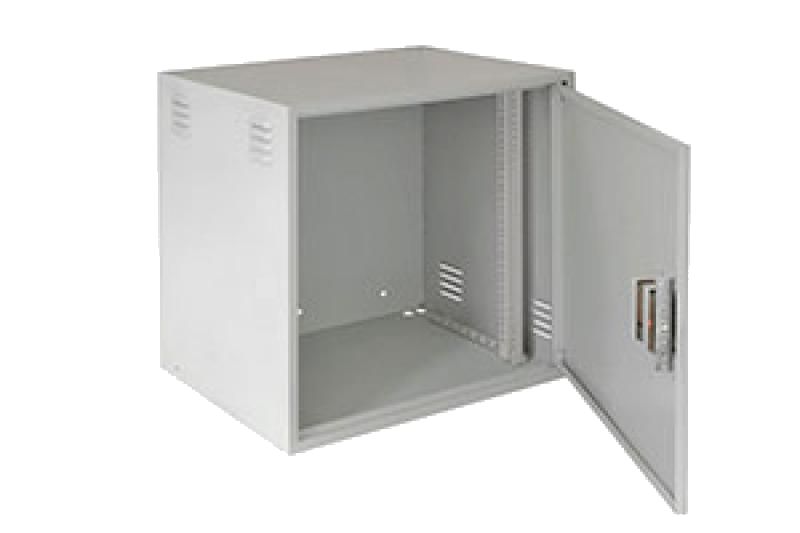

EC-WS-126045-GY12U, Ш600хВ605хГ450мм.
| Вместимость | 12U |
| Габариты ШхВхГ | 600х605х450 мм |
| Полезная глубина | 445 мм |
| Масса с упаковкой | 28 кг |

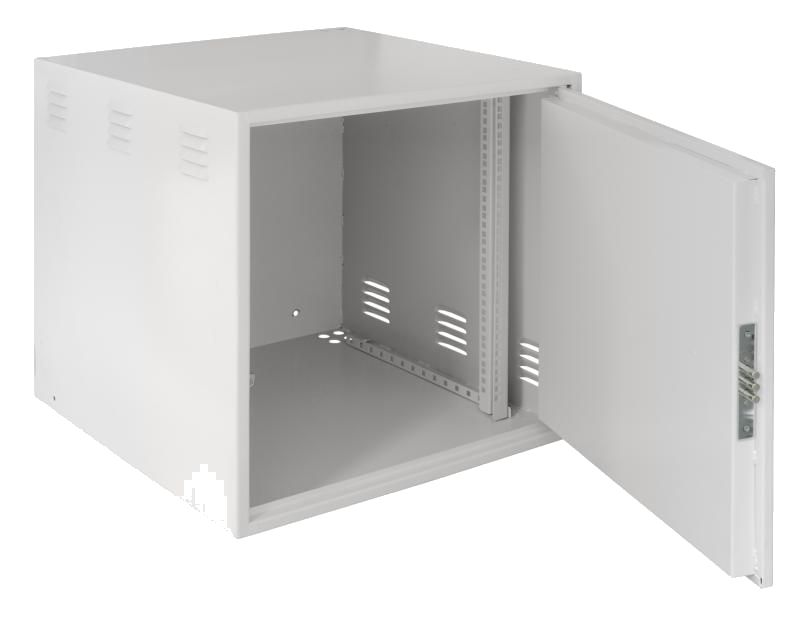

EC-WS-126060-GYСейфового типа, 12U, Ш600хВ600хГ600мм.
| Вместимость | 12U |
| Габариты ШхВхГ | 600х600х600 мм |
| Полезная глубина | 550 мм |
| Масса с упаковкой | 41 кг |
Как это работает и подключается
- Общие данные: каркас листовая сталь 2мм, IP20, допустимая распределённая нагрузка 100 кг, порошковое полимерно-эпоксидное покрытие RAL 7035.
- Дверь однослойная со скрытыми петлями и 3-х ригельным замком; у EC-WS-126060-GY двухслойная сейфовая дверь, утопленная на 2 мм.
Монтаж
- Кабельные вводы диаметром 22 мм; у EC-WP-075240-GY — 4 отверстия сверху, у EC-WS-047028-GY по 2 отверстия в каждом углу днища и крыши, закрыты резиновыми заглушками.
- Крепление EC-WP-075240-GY: 4 отверстия диаметром 8 мм, расстояние 220 мм по высоте и 420мм по ширине.
- Заземляющий болт М8 на боковой стенке у EC-WS-096045-GY, EC-WS-126045-GY и EC-WS-126060-GY; в EC-WS-047028-GY — шпилька М6 у DIN-рейки.
- Направляющие 19" у моделей 9U и 12U регулируются: предел 250 мм и 392 мм у EC-WS-126060-GY.
Примеры
Подъезд, чердак, техпомещение
Страница называет зоны без контроля доступа; для шкафов с поворотной рамой — места с ограничением по глубине.
Частые вопросы
Какая нагрузка на шкаф?
Допустимая распределённая нагрузка 100 кг.
Есть ли вентиляция?
У моделей EC-WS жалюзи на боковых стенках на разной высоте.
Нюансы и грабли
- Полезная глубина различается по моделям: сверяйте глубину оборудования с ней, а не с габаритом шкафа.
- Степень защиты IP20: шкаф — для помещений с нормальным температурно-влажностным режимом.
