DMA-6250M…DMA-6650M — шестизонный микшер-усилитель 250–650 Вт

Шестизонный микшер-усилитель со встроенными Bluetooth, FM и MP3-плеером, выходом 100 В/70 В, входами MIC/LINE и подключением микрофонных консолей MPS-630.

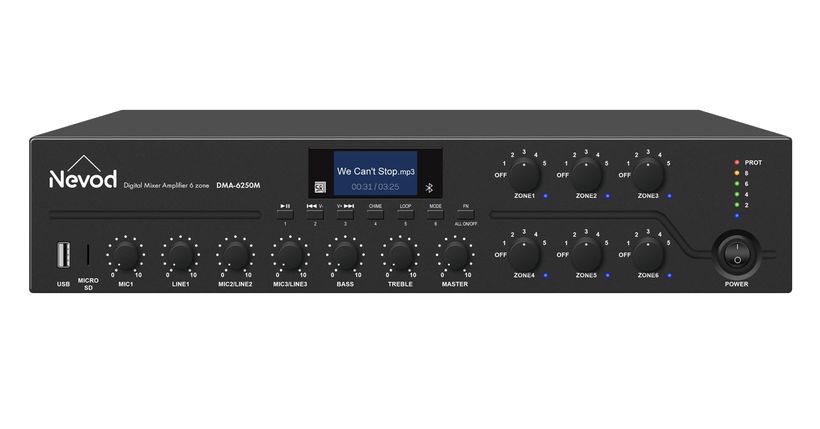

Микшер-усилитель NEVOD DMA-6250M / 6350M / 6500M / 6650M

Модели семейства

DMA-6250M250 Вт, потребляемая мощность 300 Вт.

Мощность	250 Вт
Потребляемая мощность	300 Вт
Масса	9,7 кг

DMA-6350M350 Вт, потребляемая мощность 420 Вт.

Мощность	350 Вт
Потребляемая мощность	420 Вт
Масса	10 кг

DMA-6500M500 Вт, потребляемая мощность 600 Вт.

Мощность	500 Вт
Потребляемая мощность	600 Вт
Масса	11 кг

DMA-6650M650 Вт, потребляемая мощность 780 Вт.

Мощность	650 Вт
Потребляемая мощность	780 Вт
Масса	14 кг

Как это работает и подключается

Количество зон 6; выход 100 В/70 В, 4-16 Ом; питание AC 220-230 В (50/ 60 Гц), для резерва вход DC 24 В.
Приоритет источников: MUTE > EMC IN = SIREN > MIC1 > CHIME > MPS-630 > LINE1 = MIC2/LINE2 = MIC3/LINE3 = MIC4/LINE4 = MP3 = BT = FM.
Входы SIREN и MUTE — «сухой контакт»: SIREN запускает автоматический сигнал системы, MUTE отключает сигнал всех источников.
Bluetooth: устройство называется «6 ZONES AMP BT», расстояние передачи около 10 м; FM: диапазон 87,00–108,00 МГц; MP3: USB или SD до 32 Гб.
Громкость MIC1/MIC2/MIC3/LINE1/LINE2/LINE3 регулируется на передней панели; MIC4/LINE4, EMC, CHIME, SIREN — через меню (удержать LOOP), диапазон 0-32.

Монтаж

Установку и подключение выполнять при отключённом от сети приборе; вентиляционные отверстия не блокировать.
Габариты 430 × 88 × 390 мм.
Фантомное питание +48 В включают переключателями чувствительности входов MIC1–MIC4 на задней панели.

Примеры

Шесть зон с микрофонной консолью

К разъёмам ZONE 1 – ZONE 6 подключаются линии громкоговорителей, консоль MPS-630 — двумя RJ-45.

Частые вопросы

Чем отличаются модели серии?

Мощностью 250, 350, 500 и 650 Вт, потребляемой мощностью и массой; остальные данные в РЭ общие.

Можно ли подключить микрофонную консоль?

Да, MPS-630 через два разъёма RJ-45 на задней панели.

Нюансы и грабли

Перед включением убедитесь, что используется правильное напряжение питания.
Не вскрывать прибор самостоятельно; не использовать в грязной, пыльной среде и в местах с высокой влажностью.
Не путать чувствительности: MIC — 5 (±1) мВ, LINE1 — 350 (±50) мВ несимметричный (RCA), LINE2-LINE4 — 350 (±50) мВ симметричный.

Документация

NEVOD — руководство пользователя (info-pa.ru)
