NEVOD · матричные усилители

NDM-4612M / NDM-4624M — цифровая аудиоматрица с шестью усилителями 120 или 240 Вт

Активная цифровая аудиоматрица на шесть зон со встроенными усилителями 120 или 240 Вт на канал, сенсорным экраном 4,3", MP3, FM, Bluetooth и входами для консолей NPM-60 и панелей NWP-60.

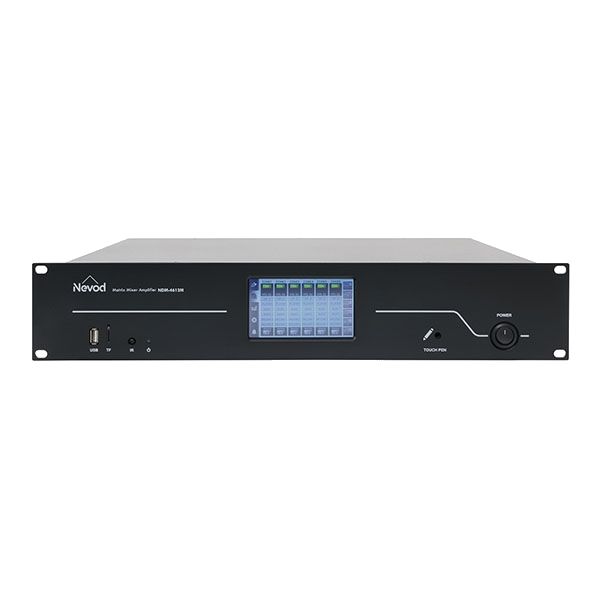

Матричный усилитель NEVOD NDM-4612M / NDM-4624M

Модели семейства

NDM-4612М6 каналов по 120 Вт.

Мощность	120 Вт * 6
Потребляемая мощность	960 Вт
В режиме stand-by	90 Вт
Предохранитель	F6.3AL
Масса	6,95 кг

NDM-4624М6 каналов по 240 Вт.

Мощность	240 Вт * 6
Потребляемая мощность	1800 Вт
В режиме stand-by	100 Вт
Предохранитель	F10AL
Масса	7,5 кг

Как это работает и подключается

Общие данные: 6 зон, выход 100 В, монитор 8 Ом / 0.6 Вт, питание AC 220-230 В (50/60 Гц), фантомное питание +48 В, габариты 483 × 88 × 353 мм.
Внешние накопители USB/SD — не более 64 Гб (EXFAT/ FAT32); Bluetooth: имя «Matrix Mixer AMP», пароль 1234.
Меню сенсорного экрана: PLAYER, ZONE, VOLUME, SETTINGS, CHIME. Громкость зон и источников — в диапазоне от 0 до 32.
Приоритет: MUTE > EMC IN > SIREN > CHIME > NPM-60 > NPM-60 (в режиме управления AUX/MP3) > NWP-60 > AUX1 = AUX2 = MIC1/LINE1 = MIC2/LINE2 = MP3 = BT = FM.

Монтаж

Установку и подключение выполнять при отключённом питании; вентиляционные отверстия не блокировать.
Вход SIREN — «сухой контакт», сирена запускается при замыкании; вход EMC — Phoenix.

Примеры

Шесть зон с консолью и панелями

Микрофонные консоли NPM-60 — на два порта RJ-45, выносные панели NWP-60 — на шесть.

Частые вопросы

Чем отличаются NDM-4612M и NDM-4624M?

Мощностью канала (120 и 240 Вт), потребляемой мощностью, предохранителем и массой.

Что подключается по RJ-45?

Консоли NPM-60 (2 порта) и панели NWP-60 (6 портов).

Нюансы и грабли

Перед установкой убедитесь, что напряжение питания правильное; не вскрывать прибор самостоятельно.
У панели NWP-60 адрес и номер зоны должны совпадать, иначе на её дисплее ошибка E1.

Документация

NEVOD — руководство пользователя (info-pa.ru)
