NICE · кодовые клавиатуры

EDSB, EDSIB — кодовые клавиатуры для блоков управления с шиной BlueBus

Цифровой переключатель серии Era для управления автоматикой ворот, дверей и гаражных ворот только по комбинации цифр. Подключается к блокам Nice с BlueBus двумя проводами, до 4 устройств.

Модели семейства

EDSBНакладная: на вертикальную стену, колонку PPK или колонку PPH2 (с адаптером).

Подключение	BlueBus, два провода без соблюдения полярности; потребление 1.5 единиц BlueBus
Подсветка кнопок	красная
Память	255 комбинаций на съёмной карте BM1000 (вид карты определяет максимум)
Защита	IP 44; от -20 °C до +55 °C
Изоляция	Класс III
Размеры	70 x 70 x 27 мм
Вес	245 г

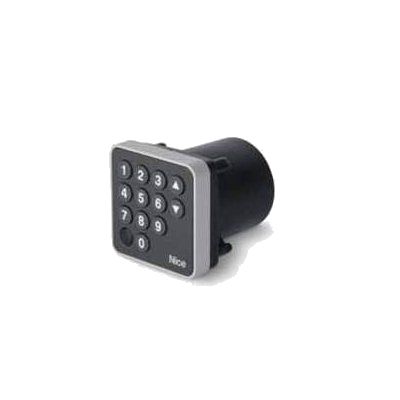

EDSIBВстраиваемая в вертикальную стену; с EKA02 — в утопленный корпус Nice.

Подключение	BlueBus, два провода без соблюдения полярности; потребление 1.5 единиц BlueBus
Подсветка кнопок	красная
Память	255 комбинаций на съёмной карте BM1000
Защита	IP 54; от -20 °C до +55 °C
Изоляция	Класс III
Размеры	70 x 70 x 78 мм (13 мм внешняя часть)
Вес	205 г

Как это работает и подключается

Работает только с блоками управления Nice с технологией BlueBus, поддерживающей устройства управления; до 4 устройств на один блок (ETPB, EDSB, EDSIB).
Комбинации и связанные с ними команды сохраняются при программировании; карту памяти BM1000 на 255 комбинаций можно прошить программатором O-BOX или MOU.
Светодиод L2 показывает тип памяти: 1 вспышка — BM60, 2 — BM250, 3 — BM1000; 4 — недействительные коды; 5 вспышек — ошибка чтения памяти; 5 медленных — память пуста.
Гудки: 1 — нажатие; 2 подряд и тон — неверная комбинация; 3 — процедура завершена; после 3 неверных паролей клавиатура блокируется на 1 минуту.

Монтаж

Каждому устройству на шине задают свой адрес перемычкой (адреса 1-4, Таблица 1 РЭ); без разных адресов блок не распознает устройства.
Подключать устройства параллельно, при отключенном питании; полярность не важна.
Установка на высоте примерно 1,5 м от земли; место должно защищать от случайных ударов и давать удобный доступ.
После подачи питания L2 мигает; затем выполните в блоке управления процедуру распознавания подключённых устройств, потом программирование клавиатуры.

Примеры

Въезд по коду

Кодовая панель на колонке у ворот: привод получает команду только если введена комбинация, привязанная к этой команде.

Частые вопросы

Сколько устройств можно поставить?

До 4 на один блок управления BlueBus (вместе со считывателями ETPB).

Сколько комбинаций?

До 255 на карте BM1000.

Чем отличаются EDSB и EDSIB?

EDSB накладной, IP 44, 245 г; EDSIB встраиваемый, IP 54, 205 г.

Нюансы и грабли

Одинаковые адреса двух устройств на шине — оба не будут распознаны.
Продукт не является полной охранной сигнализацией.
Использование в кислой, солёной и потенциально взрывоопасной атмосфере запрещено.
После неверного ввода пароля три раза клавиатура блокируется на 1 минуту.

Документация

NICE — EDSB / EDSIB, цифровой переключатель (RU)
