EKS, EKSEU, EKSI, EKSIEU — ключ-выключатели для автоматики

Ключевой селектор с двумя положениями и возвратом в центр пружиной, два микропереключателя. Четыре исполнения: круглый или европейский цилиндр, накладной или встраиваемый.

Модели семейства

EKSКруглый цилиндр, накладной монтаж.

Замок	2 положения (вправо и влево), возврат в центр пружиной
Контакты	2 микропереключателя с переключающим контактом
Нагрузка контактов	10 (2) А, 250 В AC, 10 000 циклов
Защита	IP 44
Размеры / масса	70×70×32(p) мм / 360 г

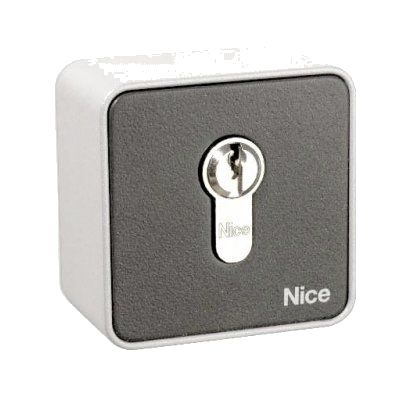

EKSEUЕвропейский цилиндр, накладной монтаж.

Размеры / масса

70×70×43(p) мм / 490 г

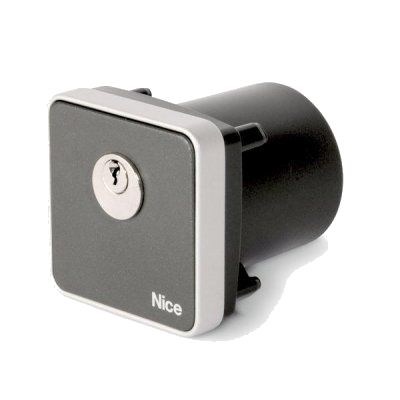

EKSIКруглый цилиндр, встраиваемый монтаж.

Размеры / масса

70×70×80(p) мм / 450 г

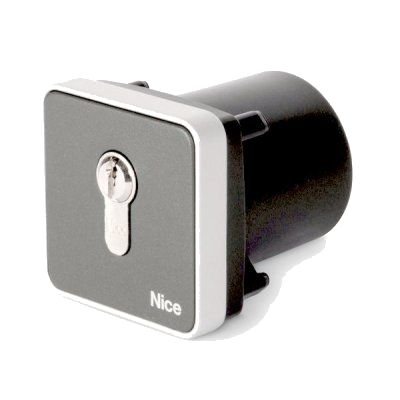

EKSIEUЕвропейский цилиндр, встраиваемый монтаж.

Размеры / масса

70×70×80(p) мм / 530 г

Как это работает и подключается

Замок с двумя положениями и возвратом в центр пружиной; состояния фиксируются двумя микропереключателями.
Схемы подключения приведены в рисунках РЭ.

Монтаж

Монтаж и подключение — квалифицированный персонал по действующим нормам и РЭ.
Перед электроподключением отключить все источники питания устройств.
Основание должно быть прочным, чтобы обеспечить надёжное крепление.
При напряжении свыше 50 В AC или 75 В DC металлические детали заземлить в точках, отмеченных символом заземления (рис. 7 и 8).
Если в цепи напряжение выше 48 В, обязательно установить поставляемый заземляющий провод (рис. 7).

Примеры

Ключевое управление воротами

Два положения ключа (вправо и влево) замыкают разные контакты; после отпускания ключ возвращается в центр.

Прямое управление двигателем

Контакты селектора допускают прямое управление двухфазным асинхронным двигателем (например, рольставни) при подключении по схеме из РЭ.

Частые вопросы

Чем EKS отличается от EKSEU?

Типом цилиндра замка: EKS — круглый, EKSEU — европейский; глубина 32 мм против 43 мм.

Какая нагрузка на контакты?

10 (2) А при 250 В AC, ресурс 10 000 циклов. В извлечённом тексте есть и вторая строка («10,1 А … 6000 циклов»), её запись повреждена — смотрите оригинал.

Нюансы и грабли

При прямом управлении двухфазным асинхронным двигателем подключать строго по рис. 8 РЭ.
Заземление обязательно при напряжении выше 50 В AC / 75 В DC — не пропускать.
Выбирать исполнение по способу монтажа: EKS и EKSEU накладные, EKSI и EKSIEU встраиваемые с глубиной 80 мм.
