ELAC, ELDC — светодиодные сигнальные лампы для ворот и шлагбаумов

Линия фонарей Era EL для автоматизации ворот, гаражных ворот и дорожных шлагбаумов: белый светодиод и внутренняя мигающая лампа. ELAC на 90-240 В, ELDC на 12-36 В.

Модели семейства

ELACЛампа с питанием от сети переменного тока.

Питание	90-240 В, 50/60 Гц
Максимальный рабочий цикл	33 % (5 с вкл., 10 с выкл.)
Лампа	белый светодиод; есть внутренняя мигающая лампа
Защита	IP44
Рабочая температура	-20...+50 °C
Размеры	132 x 72 x 155 мм

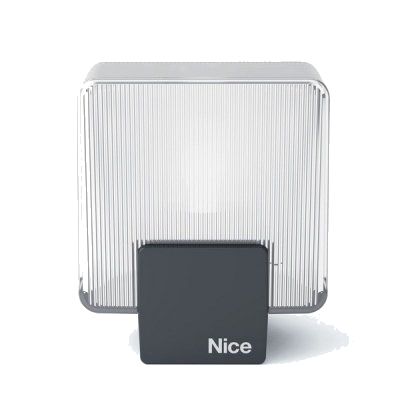

ELDCЛампа на низковольтное питание 12-36 В.

Питание	12-36 В
Максимальный рабочий цикл	50 % (5 с вкл., 5 с выкл.)
Лампа	белый светодиод; есть внутренняя мигающая лампа
Защита	IP44
Рабочая температура	-20...+50 °C
Размеры	132 x 72 x 155 мм

Как это работает и подключается

Лампа — белый светодиод с внутренней мигающей лампой.
Устанавливается горизонтально или вертикально по рис. 1 РЭ; другие положения не допускаются.

Монтаж

Место установки — на прочной поверхности, с полной видимостью фонаря, в том числе издали, и с доступом для обслуживания.
Кабель подключают по графическим указателям на клеммах (рис. 8 РЭ).
Перед работой с изделием отключают питание.

Примеры

Фонарь на автоматике ворот

Подходит для автоматизации ворот, гаражных ворот и дорожных шлагбаумов; РЭ не допускает использования иначе.

Частые вопросы

Чем ELAC отличается от ELDC?

ELAC питается от 90-240 В, 50/60 Гц, ELDC — от 12-36 В; допустимый рабочий цикл у ELAC 33 %, у ELDC 50 %.

Какая степень защиты?

IP44.

Нюансы и грабли

Не устанавливать в положении, отличном от указанных на рис. 1.
Не ставить вблизи источников тепла и не подвергать воздействию открытого пламени.
Не превышать максимальный рабочий цикл: ELAC — 5 с вкл., 10 с выкл. (33 %), ELDC — 5 с вкл., 5 с выкл. (50 %).

Документация

NICE — Era EL, лампы ELAC и ELDC (RU)
