EPM, EPL, EPMAO — фотоэлементы с релейным выходом для автоматики ворот

Пары «передатчик + приёмник» серии Era-EP с релейным выходом и питанием 12 или 24 В AC/DC. EPMAO — с юстировкой направления луча.

Модели семейства

EPMМалый корпус, без юстировки.

Тип	датчик присутствия (тип D по EN 12453)
Питание	без перемычки 24 В AC/DC (18–35 В DC, 15–28 В AC); с перемычкой 12 В AC/DC (10–18 В DC, 9–15 В AC)
Ток	около 55 мА (TX + RX)
Выход	контакт реле, максимум 500 мА и 48 В AC/DC
Время отклика	менее 30 мс
Дальность	полезная 15 м, максимальная 30 м (перерезать перемычку «+10m»)
Защита / температура	IP 44 / -20…+50 °C
Размеры одного элемента / масса пары	50×80(h)×28,5 мм / 143 г

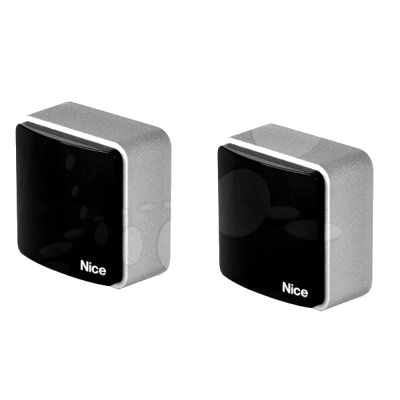

EPLБольшой корпус, те же параметры, без юстировки.

Размеры одного элемента / масса пары	70×70(h)×30 мм / 165 г
Юстировка TX/RX	не предусмотрена

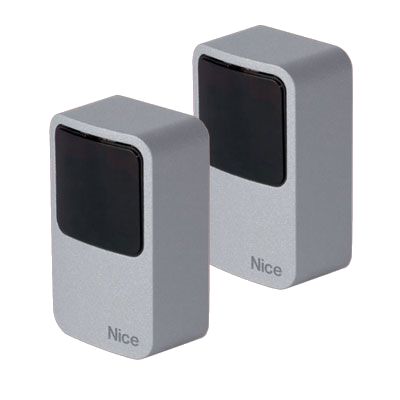

EPMAOС юстировкой луча, корпус 50×80(h)×37 мм.

Размеры одного элемента / масса пары	50×80(h)×37 мм / 532 г
Юстировка TX/RX	есть
Электрика	как у EPM

Модулированный ИК-луч между TX и RX; выход — контакт реле: «Активно» при свободном луче, «Тревога» при перекрытии.
Угол излучения TX 20°; поле приёма RX около 20° без конуса и 8° с конусом-ограничителем (входит в комплект).
Ресурс контакта более 600 000 циклов при нагрузке AC11 или DC11.

Для EPM/EPL стены должны быть параллельны: после установки подстроить выравнивание нечем; при непараллельных стенах — ориентируемые модели (например EPLO).
Питание 12 В: запаять точки «12V» на платах TX и RX каплей припоя.
Расстояние TX–RX больше 10 м: на плате RX перерезать перемычку «+10m».
Помехи между двумя соседними парами: перерезать «SYNC» на платах TX, питать AC, одну пару включить обратной полярностью относительно другой. Если риск остаётся — поставить на RX конус (входит в комплект), поле обзора сужается до 8°.
Отключить питание автоматики, подключить по схеме РЭ: безопасность — NC, управление — NO.
Проверить светодиод RX: если мигает быстро или горит постоянно, улучшить выравнивание до погасания или очень медленного мигания.

Устройство безопасности

Провода на контакт NC (клеммы 4 и 5).

Устройство управления

Провода на контакт NO (клеммы 3 и 4).

Какое питание?

24 В AC/DC без перемычки и 12 В AC/DC с запаянной перемычкой «12V».

Нужна ли юстировка?

EPM и EPL её не имеют; EPMAO — с юстировкой направления, светодиод гаснет или медленно мигает в оптимуме.

Как проверить срабатывание?

Цилиндром диаметром 5 см и длиной 30 см перекрыть луч у TX, у RX и посередине; выход должен переходить «Активно»/«Тревога» и обратно.

С конусом дальность снижается на 30 %, при тумане, дожде, пыли — на 50 %.
Не ставить в зонах затопления и застоя воды, в среде с повышенной солью, кислотой и во взрывоопасной среде.
Проезд только при полностью открытых неподвижных створках: фотоэлементы — вспомогательная защита.
