EPMB, EPLB — фотоэлементы BlueBus для автоматики ворот

Пары «передатчик + приёмник» серии Era-EP с подключением по двум проводам к блоку управления NICE с BlueBus. Два типоразмера корпуса, без юстировки после монтажа.

Модели семейства

EPMB, EPMB/AМалый типоразмер корпуса.

Тип	датчик присутствия для автоматики ворот и дверей (тип D по EN 12453)
Подключение	только к блоку управления (интерфейсу) с BlueBus; питание и сигнал по шине
Дальность	полезная 15 м, максимальная 30 м
Защита	IP 44
Температура	-20…+50 °C
Размеры одного элемента / масса пары	50×80(h)×28,5 мм / 143 г

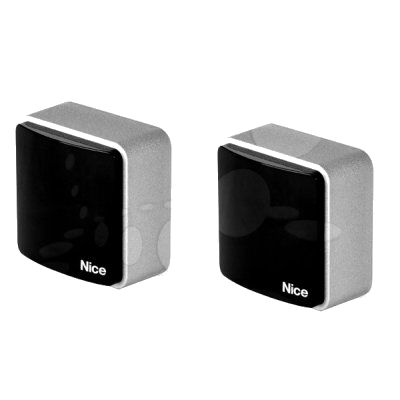

EPLB, EPLB/AБольшой типоразмер корпуса, те же параметры.

Размеры одного элемента / масса пары	70×70(h)×30 мм / 165 г
Юстировка TX/RX	не предусмотрена
Количество	до 7 пар безопасности и 2 пар для команды открытия

Как это работает и подключается

Модулированный ИК-луч; срабатывает только на объект между TX и RX, работа по отражению запрещена.
Обмен с блоком управления по BlueBus двумя проводами, параллельное подключение.
Совместимость с устройствами серии FT210B для чувствительных кромок на подвижных створках.

Монтаж

До монтажа убедиться в параллельности стен: регулировки юстировки после монтажа нет. При непараллельных стенах в РЭ предложены регулируемые фотоэлементы (например EPLOB).
Функцию пары (например PHOTO 2) взять из руководства блока управления, по таблице A выставить перемычки на TX и RX. У каждой пары должна быть своя конфигурация.
Снять питание с автоматики и резервную батарею, соединить TX и RX параллельно двухпроводным кабелем с BlueBus; полярность не важна.
Для пары в роли «автоматическое открытие» перерезать перемычку «A» на платах TX и RX.
Кабели заводить снизу через отверстие в основании.
Суммарная длина всех проводов, включая провод от блока управления, не более 50 м.
Выполнить самообучение BlueBus-устройств из руководства блока; при замене фотоэлемента с прежними перемычками оно не нужно.

Примеры

Защита проёма

Пара на стенах или колоннах напротив друг друга; функции (FOTO, FOTO 1, FA 1 и т.д.) назначаются перемычками.

Диагностика по светодиодам

Светодиоды TX и RX показывают качество выравнивания: очень медленное мигание обоих — оптимум.

Частые вопросы

Чем EPMB отличается от EPLB?

Размерами корпуса и массой пары; электрические параметры, дальность и IP в РЭ одинаковы.

Сколько пар можно подключить?

До 7 пар для функции безопасности и 2 пары для команды открытия; автоматическая синхронизация исключает взаимные помехи.

Как проверить по EN 12445?

Параллелепипедом 700×300×200 мм с тремя гранями матово-чёрными и остальными глянцево-отражающими.

Нюансы и грабли

Подключать только к блоку с BlueBus.
Не ставить в зонах застоя воды и затопления, в среде с повышенной солью, кислотой и во взрывоопасной среде.
При тумане, дожде, пыли дальность может падать на 50 %.
Одинаковые перемычки у двух пар — пара не запоминается (светодиоды: 3 быстрых вспышки, пауза).
Светодиод горит постоянно — приёмник не видит сигнал: проверить препятствие, протереть стёкла, выровнять пару.
Фотоэлементы — вспомогательная защита, а не полноценное устройство безопасности.
