NICE · фотоэлементы безопасности

EPS, EPSA — фотоэлементы с релейным выходом для автоматики ворот

Пара «передатчик + приёмник» серии Era-EP с релейным выходом, питание 24 В AC/DC. Для защиты проёма ворот, дверей и гаражных ворот.

Модели семейства

EPSФотоэлемент в корпусе 29×105(h)×35 мм.

Тип	датчик присутствия для автоматики ворот и дверей (тип D по EN 12453)
Питание	24 В AC/DC (предельные значения 18–35 В DC и 15–28 В AC)
Потребляемый ток	около 55 мА (TX + RX)
Выход	контакт реле, максимум 500 мА и 48 В AC/DC
Время отклика	менее 30 мс
Дальность	полезная 15 м, максимальная 30 м
Защита / температура	IP 44 / -20…+50 °C
Размеры одного элемента / масса пары	29×105(h)×35 мм / 118 г

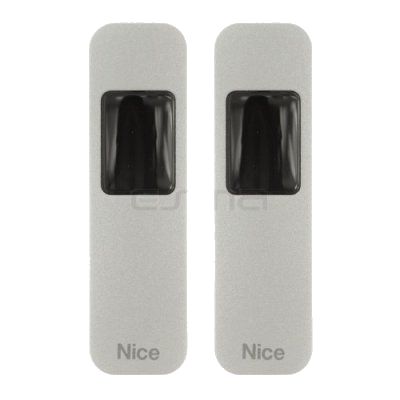

EPSAИсполнение в корпусе 31×108(h)×28 мм, те же параметры.

Размеры одного элемента / масса пары	31×108(h)×28 мм / 440 г
Юстировка TX/RX	не предусмотрена

Луч — модулированный ИК между TX и RX; срабатывает только на объект между ними, работа по отражению запрещена.
Выход — контакт реле: состояние «Активно» сменяется «Тревога», когда луч перекрыт.
Ресурс контакта — более 600 000 циклов при нагрузке AC11 или DC11.

Стены под TX и RX должны быть параллельны: регулировки выравнивания после монтажа нет.
Перед подключением отключить питание автоматики.
Две соседние пары могут мешать друг другу лучом. Решение: включить синхронный режим — перерезать перемычку «SYNC» на платах TX и подать питание AC, а одну из пар подключить проводами в обратной полярности относительно другой.
Кабели заводить снизу через отверстие в основании, чтобы вода не попадала внутрь.
Блок управления желательно с функцией фототеста.
После монтажа включить питание, посмотреть светодиод на RX: горит — подвинуть один или оба элемента до погасания.

Защита проёма

Пара на вертикальных параллельных стенах напротив друг друга; по умолчанию реле настроено как устройство безопасности.

Команда управления

Для работы как устройства управления на плате RX перерезают перемычку NC и запаивают точки NO каплей припоя.

Нужна ли юстировка после монтажа?

Регулировки нет; выравнивание обеспечивается параллельными стенами и взаимным положением TX и RX.

Как проверить работоспособность?

Перекрыть луч цилиндром диаметром 5 см и длиной 30 см: вблизи TX, вблизи RX и посередине; выход должен переходить из «Активно» в «Тревога» и обратно.

Как часто обслуживать?

Не реже раза в 6 месяцев: отключить привод, убрать влагу, окисление и насекомых, протереть стёкла мягкой слегка влажной тканью.

Это не BlueBus: подключение через реле и питание 24 В, а не по двухпроводной шине.
Не устанавливать в зонах затопления и застоя воды, в среде с повышенной солью, кислотой и во взрывоопасной среде.
Дальность может снижаться на 50 % при тумане, дожде, пыли.
Фотоэлементы — вспомогательная защита, а не полноценное устройство безопасности; проезд только при полностью открытых неподвижных створках.
