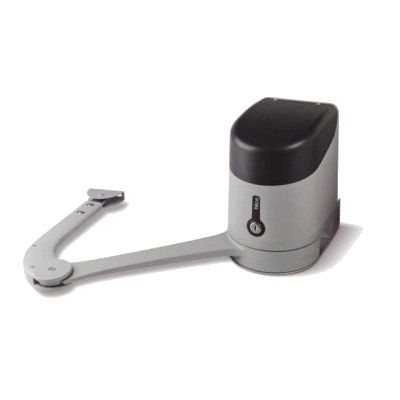

HOPP HO7124, HO7224 — рычажные приводы для распашных ворот

Электроприводы с шарнирной тягой из алюминия для распашных ворот промышленных и жилых объектов. HO7124 со встроенным блоком управления и приёмником OXI, HO7224 на 24 В без блока.

Модели семейства

HO7124Привод со встроенным электронным блоком управления и радиоприёмником OXI; питание от сети 230 В (HO7124/V1 — на 120 В).

Питание	230 В перем. тока (120 В для HO7124/V1), ±10 %, 50/60 Гц
Ток	номинальный 0,8 А (1,6 А для /V1), максимальный 1,3 А (2,6 А для /V1)
Мощность	при номинальном моменте 170 Вт, пиковая 280 Вт
Вес	9 кг
Крутящий момент	на пуске 250 Н·м, номинальный 100 Н·м
Створка	вес до 250 кг при длине до 1,5 м; до 160 кг при длине до 2,4 м
Рабочая температура	-20...+55 °C
Степень защиты	IP 54 (с цельным корпусом)
Размеры	180x252xh290h

HO7224Привод на 24 В постоянного тока без блока управления, работает с внешним блоком.

Питание	24 В пост. тока (±25 %)
Ток	номинальный 2 А, максимальный 4 А (максимальное время 1 с)
Мощность	при номинальном моменте 50 Вт, пиковая 100 Вт
Вес	6,5 кг
Крутящий момент	на пуске 250 Н·м, номинальный 100 Н·м
Створка	вес до 250 кг при длине до 1,5 м; до 160 кг при длине до 2,4 м
Рабочая температура	-20...+55 °C
Степень защиты	IP 54 (с цельным корпусом)
Размеры	180x252xh290h

Как это работает и подключается

Привод с двигателем постоянного тока и редуктором, шарнирная тяга — алюминиевая, с защитой от травматической ампутации.
Блок управления HO7124 работает с устройствами систем Opera и Bluebus; на шину BlueBUS — до 12 устройств (не больше 6 пар фотоэлементов EPM плюс ещё 2 пары EPM как устройства открытия и до 4 устройств управления EDSB или ETPB).
Блок автоматически находит и запоминает устройства на BlueBUS, определяет тип устройств STOP (контакт НР, НЗ или 8,2 кОм), ход створок и рассчитывает точки замедления и частичного открытия.
Положения механических ограничителей запоминаются в автоматическом, ручном или комбинированном режиме.
Программируемые функции блока: 8 функций ВКЛ-ВЫКЛ и 8 регулируемых; скорость настраивается из шести значений.
Выходы: сигнальный фонарь (ELB или ELDC, лампа 12 В, 21 Вт), электрозамок 12 В, макс. 15 ВА.

Монтаж

Проверьте, что створка укладывается в ограничения: длина до 2,4 м при весе до 160 кг, вес до 250 кг при ширине до 1,5 м. Минимальная ширина участка под привод — 170 мм, свободное место для поворота тяги — минимум 400 мм.
Крепёжную скобу ставят в прочной зоне створки (на раме). Расстояние A и желаемый угол открытия дают по графику расстояние B; скобу привода используют как шаблон для четырёх отверстий.
Убедитесь, что створка сбалансирована, нет мест с повышенным трением, механические упоры достаточно прочны и место не заливается водой.
Кабели: питание блока управления 3 x 1,5 мм², до 30 м (при большей длине 3 x 2,5 мм² и заземление у автоматики); фонарь 2 x 1 мм², до 20 м; антенна экранированный RG58, до 20 м (рекомендуется меньше 5 м); BlueBUS 2 x 0,5 мм², до 20 м (до 40 м — 2 x 1 мм²); электрозамок 2 x 1 мм², до 6 м; питание привода 3 x 1,5 мм², до 10 м.
На линии питания нужно устройство отключения (не входит в комплект) с категорией перенапряжения III, заземление ворот обязательно.
После подачи питания убедитесь, что светодиод BlueBUS мигает раз в секунду, светодиоды фотоэлементов мигают, фонарь не горит; затем выполните распознавание устройств (одновременно удерживать кнопки, пока L1 и L2 не начнут быстро мигать, около 3 секунд).

Примеры

Одно- и двустворчатые ворота

Система состоит из одного или двух приводов, по числу автоматизируемых створок; блок управления сам находит и запоминает, работают один или два двигателя.

Ворота на солнечном питании

Блок управления HO7124 допускает подключение системы питания от солнечной энергии Solemyo; комплект SYKCE подводится отдельно.

Работа при пропадании сети

Привод можно разблокировать ключом и двигать вручную, либо поставить аккумуляторную батарею PSS124 для части манёвров без сети.

Частые вопросы

Какой ресурс у привода?

Прогнозируемый ресурс 80 000 - 250 000 циклов в зависимости от условий эксплуатации.

Сколько циклов в час допускается?

35 циклов/час при номинальном крутящем моменте; при максимальной температуре частота цикла 25 циклов/час.

Как двигать ворота без сети?

Разблокировать привод специальным ключом и перемещать вручную или использовать батарею PSS124.

Через сколько привод уходит в режим ожидания?

Через 5 минут (настраивается) после завершения правильного манёвра.

Нюансы и грабли

Запоминание устройств обязательно даже без подключённых устройств; светодиоды L1 и L2 мигают, пока оно не выполнено.
Любое расхождение состояния входа STOP с запомненным вызывает немедленную команду STOP.
Вводить в эксплуатацию без приёмочных испытаний нельзя.
Фотоэлементы не являются устройствами безопасности, а лишь вспомогательными; их работу проверяют периодически.
Вода в кабельных каналах: конденсат из соединительных труб может попасть в блок управления и повредить электронику.
При низких температурах КПД электропривода снижается; применение во взрывоопасной и коррозионной атмосфере не допускается.
