HYKE HK7024, HK7224, HK7024HS, HK7224HS — рычажные приводы для распашных ворот

Рычажные приводы для жилых и промышленных распашных ворот, наружная установка. HK7024 и HK7024HS — со встроенным блоком и приёмником OXI, HK7224 и HK7224HS — ведомые, без блока.

Модели семейства

HK7024 / HK7024HSПривод со встроенным блоком управления и приёмником OXI, питание 230 В.

Питание	230 В AC (±10 %), 50/60 Гц
Мощность при номинальном моменте	максимум 300 Вт
Ток	максимум 1,5 А (3 А для модификации HK7024K/V1)
Циклов в час при номинальном моменте	40
Непрерывная работа	7 минут
Ресурс	от 150 000 до 500 000 циклов
Защита / температура	IP 54 (с цельным корпусом) / -20…+55 °C
Размеры / масса	210×290×h 230 мм / 10,5 кг

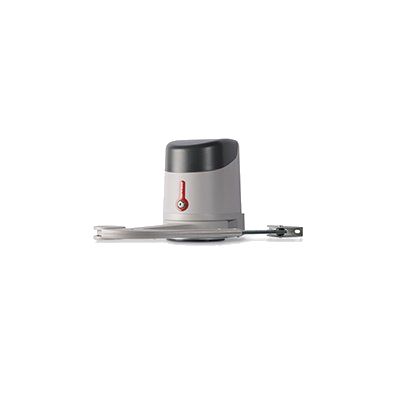

HK7224 / HK7224HSПривод без блока управления, второй мотор для двустворчатых ворот.

Питание	24 В DC (±10 %), от блока управления HK7024
Мощность при номинальном моменте	140 Вт
Ток	6 А в течение максимум 2 с
Масса	9,5 кг

Как это работает и подключается

Шесть программируемых скоростей двигателя, примерно 100, 85, 70, 55, 45 и 30 % номинальной.
Блок управления подключается к устройствам Opera, BlueBus и системе Solemyo (солнечное питание).
BlueBus — до 15 устройств: максимум 6 пар фотоэлементов EPM или EPLB, ещё 2 пары как устройства открытия и до 4 устройств управления EDSB или ETPB.
Разъём SM для приёмников SMXI, OXI и OXIFM; антенна 50 Ом, RG58.
Выходы: мигающее устройство LUCYB (12 В, 21 Вт), электрозамок 12 В AC (до 15 В·А), индикатор открытых ворот 24 В до 4 Вт.
Режим ожидания включается через 5 минут (настраивается) после маневра, при этом BlueBus отключается.

Монтаж

Если рядом с местом установки есть неподвижное препятствие (стена, дерево), измерить расстояние E: при E ≥ 650 мм ставят привод с полной тягой, при 300–650 мм — с укороченной тягой (максимальный угол открытия 90°).
Определить размеры A и B по графику; полная тяга — угол открывания до 110°. Пример: B = 200 мм и 110° дают A от 300 до 345 мм; при укороченной тяге B = 200 мм и 95° дают A от 400 до 450 мм.
Крепёжный кронштейн привода шаблоном: 4 отверстия на стене (дюбели, винты и шайбы в комплект не входят).
Кронштейн на створке ставить в самую дальнюю точку от привода и горизонтально; тяга должна фиксироваться в крайнем положении.
Концевики регулируются механически пластиковым диском сверху привода; затем створку вручную ведут на половину хода и блокируют привод.
Кабели: питание блока 3×1,5 мм² до 30 м (больше — 3×2,5 мм² и заземление); лампа 2×0,5 мм², до 20 м; антенна RG58, до 20 м, лучше менее 5 м; BlueBus 2×0,5 мм², до 20 м (20–40 м — 2×1 мм²); ключевой выключатель до 50 м; электрозамок 2×1 мм², до 6 м; питание привода и энкодер — до 10 м.
Минимальная ширина участка под привод 210 мм; расстояние 300 мм для поворота тяги.

Примеры

Двустворчатые ворота

HK7024 (или HK7024HS) с блоком управления на одной створке и HK7224 (или HK7224HS) на второй.

Ограничения по створке

Максимально 3,5 м длиной (при весе до 200 кг) и 330 кг по весу (при ширине до 1,8 м). В таблице РЭ также указан вариант: до 270 кг при длине до 3 м.

Частые вопросы

Какой максимальный угол открывания?

С полной тягой — до 110°, с укороченной — 90°.

Какое питание у HK7224?

24 В постоянного тока, от блока управления HK7024; мощность при номинальном моменте 140 Вт.

Можно ли без сети?

Разблокировать ключом и двигать вручную, либо с дополнительным аккумулятором PSS124 выполнить несколько маневров.

Нюансы и грабли

Для вертикальных дверей и ворот нужна функция или устройство защиты от падения; если после установки возможен доступ к незащищённым движущимся узлам, они должны быть выше 2,5 м от пола.
Если автоматика запускается противопожарной системой, окна шире 200 мм должны закрываться элементами управления.
Электрозамок и мигалка на тех же выходах переназначаются; проверять выставленные функции.
Конденсат в трубах и колодцах может проникнуть в блок управления — предусмотреть защиту.
Значение крутящего момента в извлечённом тексте таблицы повреждено (вместо Н·м стоит «морских миль») — брать по шильдику и оригинальному РЭ.
Версии HK7024K/V1 в таблице имеют иной ток 3 А.
