M3BAR, M5BAR, M7BAR, L9BAR — электромеханические дорожные шлагбаумы

Шлагбаумы с двигателем 24 В, электрическими концевиками и блоком управления для жилых и промышленных объектов. Проезд от 2,32 до 9 м, в режиме Master-Slave — больше 8 м.

Модели семейства

M3BARМладшая модель: проезд 2,32-2,82 м, быстрый маневр 1,5-4 с.

Проезд	2,32 ÷ 2,82 м
Момент	максимальный пусковой 100 Нм, номинальный 30 Нм
Время маневра	1,5 - 4 с (регулируется)
Мощность	при запуске 150 Вт, при номинальном моменте 40 Вт
Питание	230 В, 50/60 Гц (версия /V1 — 120 В)

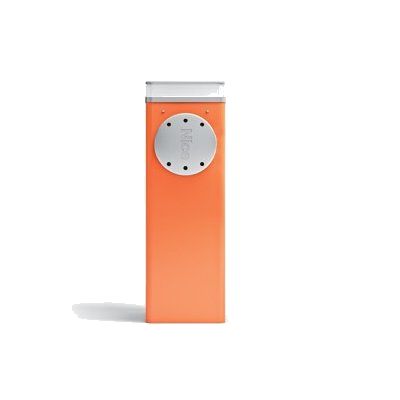

M5BARПроезд 3,17-4,82 м.

Проезд	3,17 ÷ 4,82 м
Момент	максимальный пусковой 200 Нм, номинальный 70 Нм
Время маневра	3 - 6 с (регулируется)
Мощность	при запуске 110 Вт, при номинальном моменте 50 Вт
Питание	230 В, 50/60 Гц (версия /V1 — 120 В)

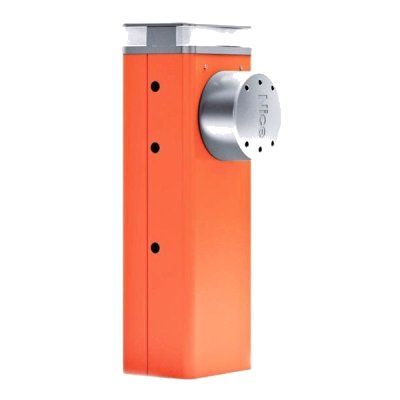

M7BARПроезд 5-7 м, 200 циклов/час.

Проезд	5 ÷ 7 м
Момент	максимальный пусковой 300 Нм, номинальный 90 Нм
Время маневра	6 - 10 с (регулируется)
Циклов в час	200 при номинальном моменте
Мощность	при запуске 110 Вт, при номинальном моменте 40 Вт
Питание	230 В, 50/60 Гц (версия /V1 — 120 В)

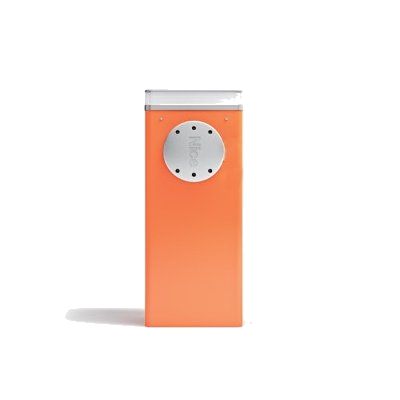

L9BARПроезд 7-9 м, 150 циклов/час.

Проезд	7 ÷ 9 м
Момент	максимальный пусковой 400 Нм, номинальный 130 Нм
Время маневра	11 - 18 с (регулируется)
Циклов в час	150 при номинальном моменте
Мощность	при запуске 160 Вт, при номинальном моменте 50 Вт
Питание	230 В, 50/60 Гц (версия /V1 — 120 В)

Как это работает и подключается

Электромеханический привод с двигателем 24 В, системой электрических концевых выключателей; мигающее сигнальное устройство в крышку — опция.
Блок управления работает с устройствами системы Nice и со солнечной системой Solemyo (SYKCE30).
При отсутствии сети стрелу можно разблокировать и перемещать вручную; буферная батарея PS224 (опция) даёт часть манёвров в первые часы без сети. Функция «Режим ожидания» увеличивает время работы от батареи.
BlueBUS: до 11 устройств (до 4 пар фотоэлементов EPMB или EPLB, 2 пары направленных фотоэлементов-открывателей, до 4 устройств управления EDSB или ETPB и 1 устройство FT210B).
Выходы: FLASH — одно мигающее устройство LUCYB, MLB или MLBT (12 В, 21 Вт); LIGHT — лампы подсветки XBA4, XBA6, XBA18 или красная лампа XBA40, XBA60, XBA80; OGI — лампа 24 В, макс. 10 Вт; два входа детекторов металлической массы.
Сумма потребления всех подключённых аксессуаров не должна превышать 60 Вт; при превышении РЭ (в связи с F2) требует заменить аксессуары.

Монтаж

Заводские настройки: балансировочная пружина справа, закрывание стрелы влево; их нужно проверить и при необходимости изменить под свою стрелу и установленные аксессуары.
Для одного аксессуара в таблице рисунка 6 выберите модель шлагбаума, длину стрелы и устанавливаемое устройство; для нескольких — сложите числа в скобках и по сумме определите буквенное обозначение и число отверстий для пружины.
Для закрывания стрелы вправо переставьте крепление пружины в отверстия другой тяги балансировочного рычага.
Перед переносом пружины снимите крышку, ослабьте натяжение пружины (у M-BAR ослабить гайку и повернуть пружину по часовой стрелке, у L-BAR повернуть гайку по часовой), открутите болт, снимите пружину и закрепите в новых отверстиях.
Для закрывания вправо разблокируйте электропривод и поверните балансировочный рычаг на 90°.

Примеры

Проезд шире 8 м

Два шлагбаума (M-BAR и L-BAR) ставят навстречу друг другу в режиме Master-Slave.

Составная стрела

РЭ приводит комбинации стрел: у M5BAR — 4 м или 5 м; у M7BAR — 5 м, 3+3 м или 3+4 м; у L9BAR — 3+4 м, 4+4 м или 4+5 м; M3BAR — стрела 3 м.

Частые вопросы

Какая длина проезда у M5BAR?

От 3,17 до 4,82 м.

Можно ли поставить два шлагбаума вместе?

Да, в режиме Master-Slave, проезд можно сделать больше 8 м.

Какая резервная батарея?

Опциональное устройство PS224.

Нюансы и грабли

После установки резиновой накладки, ламп подсветки, решётки или подвижной опоры пружину надо переставить в новые отверстия: иначе стрела не сбалансирована.
Суммарное потребление аксессуаров выше 60 Вт недопустимо (упоминается F2): подбирайте подсветку по её мощности.
Потребление ламп: XBA40 — 20 Вт, XBA60 — 30 Вт, XBA80 — 40 Вт.
Использование в коррозионной и потенциально взрывоопасной атмосфере не допускается.
