MC424L — блок управления для распашных приводов на 24 В

Электронный блок для ворот с распашными створками на приводах Nice 24 В (WINGO, TOO, SFAB) с амперометрической проверкой усилия. Исполнения MC424L, /V1 (120 В), /AU01 (250 В).

Модели семейства

MC424LИсполнение на 230 В, плавкий предохранитель 1A тип T.

Питание	230 В ±10 %, 50-60 Гц; предохранитель 1A тип T
Максимальная мощность	170 Вт
Ток двигателей	до 3 A (уровень амперометрической системы «6 степень»)
Размеры и вес	310 x 232 x В 122 мм; 4,1 кг

MC424L/V1Исполнение на 120 В, предохранитель 2A тип T.

Питание	120 В ±10 %, 50-60 Гц; предохранитель 2A тип T
Максимальная мощность	170 Вт
Ток двигателей	до 3 A
Размеры и вес	310 x 232 x В 122 мм; 4,1 кг

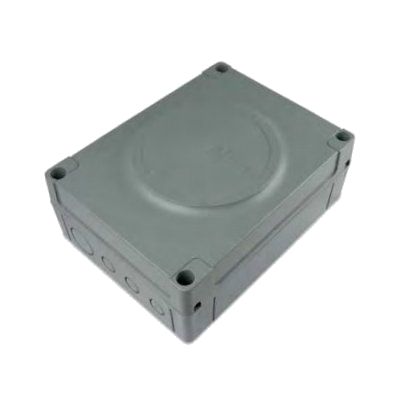

MC424L/AU01Исполнение на 250 В, предохранитель 1A тип T.

Питание	250 В ±10 %, 50-60 Гц; предохранитель 1A тип T
Максимальная мощность	170 Вт
Ток двигателей	до 3 A
Размеры и вес	310 x 232 x В 122 мм; 4,1 кг

Как это работает и подключается

Система амперометрического типа сама считывает положение концевых датчиков каждого двигателя и распознаёт препятствия, поэтому не нужно регулировать время работы и асинхронность створок.
Блок запрограммирован на самые частые функции; при необходимости функции выбираются по главе «Программирование».
Время работы измеряется автоматически; время паузы, реверса и задержка створки при открывании программируются.
Выходы: питание вспомогательных устройств 24 В до 200 мА; «Фототест» 24 В до 100 мА; фонарь 24 В макс. 25 Вт (ELDC, EL24); электрозасов — лампочки 24 В макс. 5 Вт или электрозасов 12 В; вход «ALT» — НЗ-контакт или 8,2 кОм +/- 25 %.
Радиоприёмник — разъём типа SM для SMXI, SMXIS, OXI (способы I и II); автоматический переход в режим ожидания через 5 минут, потребление в режиме ожидания < 0,25 Вт.

Монтаж

Максимальные длины проводов: питание сети 30 м; питание от Solemyo 3 м; двигатели 10 м; прочие входы/выходы 30 м; фонарь 10 м; OGI 30 м; электрозасов 10 м; антенна 20 м (рекомендуется менее 3 м).
Рабочая температура от - 20 до 55 °C; степень защиты IP 54 всего корпуса.

Примеры

Распашные ворота на 24 В

Выходы двигателей 1 и 2 рассчитаны на WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024, TOO4524) и SFAB (XME2024).

Резерв и солнечное питание

Блок рассчитан на резервные аккумуляторы PSS124 и солнечный комплект Solemyo.

Частые вопросы

С какими приводами работает?

С электроприводами 24 В WINGO, TOO, SFAB (WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524, XME2024).

Какая степень защиты?

IP 54 всего корпуса.

Нюансы и грабли

Подбирайте исполнение под питание: 230 В, 120 В (/V1) или 250 В (/AU01); предохранитель у /V1 — 2A, у остальных — 1A.
Двигатели других типов, кроме перечисленных WINGO, TOO и SFAB, РЭ не называет.
