MC824H, MC824L — блоки управления для распашных ворот

Электронные блоки для автоматизации распашных ворот с амперометрической проверкой усилия, шиной BlueBUS и разъёмом SM под радиоприёмник. Питание 230 В или 120 В (/V1).

Модели семейства

MC824HБлок для распашных ворот; исполнения 230 В и MC824H/V1 на 120 В.

Питание	230 В ±10 %, 50-60 Гц; MC824H/V1 — 120 В ±10 %, 50-60 Гц
Номинальная мощность	200 Вт
Режим ожидания	через 5 минут; < 0,5 Wh
Мощность на разъёме батареи в дежурном режиме	меньше 100 мВт
Выход мигающего устройства	1 устройство ELDC
Выход электрозамка	1 замок 12 В, макс. 15 В·А
Выход «Ворота открыты»	лампочка 24 В, макс. 4 Вт
Размеры и вес	310 x 232 x В 122 мм; 4,1 кг

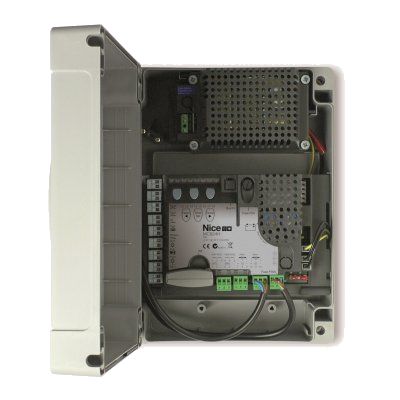

MC824LВерсия с меньшим энергопотреблением на разъёме батареи; исполнения 230 В и MC824L/V1 на 120 В.

Питание	230 В ±10 %, 50-60 Гц; MC824L/V1 — 120 В ±10 %, 50-60 Гц
Номинальная мощность	200 Вт
Режим ожидания	через 5 минут; < 0,5 Wh
Мощность на разъёме батареи в дежурном режиме	меньше 30 мВт
Выход мигающего устройства	1 устройство ELDC
Выход электрозамка	1 замок 12 В, макс. 15 В·А
Размеры и вес	310 x 232 x В 122 мм; 4,1 кг

Как это работает и подключается

Амперометрическая система проверяет усилие двигателей, автоматически считывает положение концевых выключателей и время работы, распознаёт препятствия; регулировать время работы и асинхронность створок не требуется.
BlueBUS: до 15 устройств (не больше 6 пар фотоэлементов EPMB или EPLB, плюс 2 пары как устройства открытия, плюс не больше 4 устройств управления EDSB или ETPB).
Блок автоматически находит и запоминает устройства BlueBUS, тип устройств на STOP (НР, НЗ, 8,2 кОм), ход створок и считает точки замедления и частичного открытия.
Программируется 8 функций ВКЛ.-ВЫКЛ. и 8 регулируемых; радиоприёмники SMXI, OXI, OXIFM — в разъём SM; антенна 50 Ом, RG58.
Выходы мигания, электрозамка и «Ворота открыты» можно запрограммировать на другие функции.

Монтаж

Рабочая температура -20...+55 °C, IP 54 с цельным корпусом.
Перед установкой сверьтесь с Таблицей 4 РЭ: в ней перечислены типы исполнительных механизмов, которыми блок может управлять.

Примеры

Распашные ворота с батарейным резервом

Блок рассчитан на питание от буферных батарей PSS324 при отсутствии сети.

Программатор Oview

Через разъём IBT4N и интерфейс IBT4N подключаются устройства BusT4, например программатор Oview.

Частые вопросы

Какое питание?

230 В ±10 % или 120 В ±10 % (исполнение /V1), 50-60 Гц.

Какая степень защиты?

IP 54 с цельным корпусом.

Как работать от батареи?

Блок рассчитан на буферные батареи PSS324.

Нюансы и грабли

Использование в коррозионной и потенциально взрывоопасной атмосфере не допускается.
В разделе «Технические характеристики» блоки H и L различаются только мощностью на разъёме батареи в дежурном режиме (меньше 100 мВт и меньше 30 мВт).
Выходы можно перепрограммировать — после замены блока проверьте их назначение.
