OXI, OX2, OXIT, OX2T — радиоприёмники серии NiceOne для автоматики ворот

Приёмники пультов NiceOne (O-Code), память на 1024 ячейки. OXI вставляется в разъём SM блока управления, OX2 подключается кабелем и даёт два релейных контакта.

Модели семейства

OXI / OXITПриёмник (T — приёмник-передатчик с ретранслятором) для блоков с разъёмом SM, 433,92 МГц.

Подключение	разъём SM блока управления
Выходы	4 («SM»-разъём); в сети T4 Bus — до 15 команд
Частота приёма	433,92 МГц (OXIT также передаёт на 433,92 МГц)
Кодировка	O-Code/FloR/TTS, Flo, Smilo
Рабочая температура	-20…+55 °C
Размеры / масса	L50/H45/P19 мм, 20 г

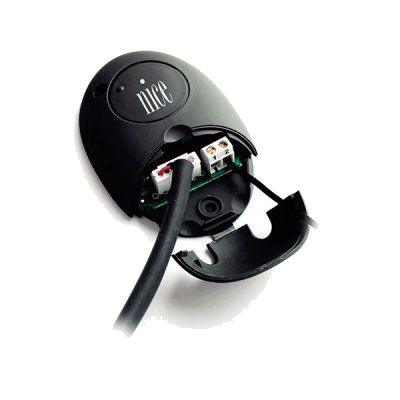

OX2 / OX2TУниверсальное подключение шестижильным кабелем, два реле.

Питание	без перемычки 24 В (18–28 В DC/AC); с перемычкой 12 В (10–18 В DC/AC)
Реле	2, нормально разомкнутые, максимум 0,5 А и 50 В
Частота	433,92 МГц
Защита	IP30
Размеры / масса	58×86/H22 мм, 55 г

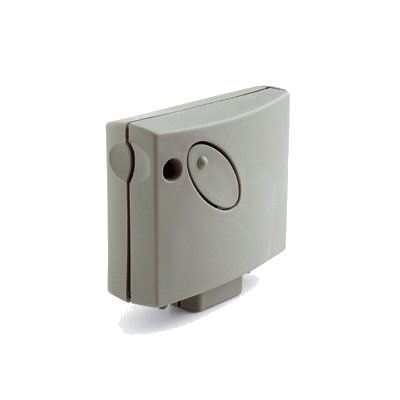

OXI8, OXI8T, OX28, OX28TТе же исполнения на частоте 868,95 МГц.

Частота

868,95 МГц

Как это работает и подключается

Приёмник управляется кодом O-Code с динамическим кодом; совместим также с FloR, TTS, Smilo, Flo, но без части функций NiceOpera.
Память 1024 ячейки: в Режиме I пульт занимает одну ячейку целиком, в Режиме II каждая кнопка занимает ячейку.
Модели с SM автоматически определяют блок: в T4 Bus до 15 команд, иначе 4 канала.
Буква «T» в названии — приёмник-передатчик с функцией ретранслятора для увеличения радиуса пульта.
Каждый приёмник имеет «сертификат» — идентификационный номер, напечатанный на купоне в коробке; по нему можно записать новый пульт без доступа к приёмнику.

Монтаж

SM-модели: перед установкой и извлечением приёмника подключить дополнительную антенну к разъёму блока управления.
OX2: выбрать питание перемычкой (есть — 12 В, нет — 24 В), затем подключить шесть проводов: красный и чёрный — питание (полярность важна только на постоянном токе), белые — реле 1, фиолетовые — реле 2.
Чтобы получить контакт NC: снять питание, открыть корпус, вынуть плату, срезать изоляцию в точке X и запаять площадку Y; можно по одному или по обоим реле.
Внешняя антенна (ABF или ABFKIT) — как можно выше, вдали от металла и бетона; кабель с сопротивлением 50 Ом типа RG 58 с низкими потерями, не длиннее 10 м. На OX2 подключается к разъёмам 1 (оплётка) и 2 (сердцевина).
Режим I: удерживать кнопку приёмника до зелёного светодиода, отпустить, в течение 10 секунд держать любую кнопку пульта до трёх вспышек. Далее есть ещё 10 секунд на другие пульты.
Режим II: по таблице команд блока выбрать номер команды, нажать кнопку приёмника столько раз, затем в течение 10 секунд держать нужную кнопку пульта до трёх вспышек.

Примеры

Приёмник в блок управления

OXI вставляется в гнездо SM блока, дополнительная антенна подключается к соответствующему разъёму блока.

Универсальное подключение

OX2 по шести проводам: красный/чёрный — питание, белые — реле 1, фиолетовые — реле 2.

Частые вопросы

Сколько пультов можно записать?

Память на 1024 ячейки; в Режиме I пульт занимает одну ячейку, в Режиме II — по ячейке на кнопку.

Как удалить всё из памяти?

Удерживать кнопку приёмника: через 4 секунды загорится зелёный светодиод, через 4 погаснет, ещё через 4 начнёт мигать. Отпустить на 3-й вспышке — удалить все записанные данные, на 5-й — полная очистка, включая конфигурацию и кодировки.

Как получить NC-контакт на OX2?

Перепаять площадки X и Y на плате по РЭ: реле в исходном состоянии нормально разомкнуто.

Нюансы и грабли

Кодировка первого записанного пульта задаёт кодировку всех последующих; сменить её можно только полным удалением памяти (процедура 10).
Купон с «сертификатом» хранить в надёжном месте: он даёт доступ к данным приёмника, пока не включена защита паролем.
Радиус пультов сильно зависит от других устройств на этой же частоте (будильники, радионаушники).
Запись нового пульта «вблизи приёмника» и по «разрешающему коду» включена заводски; при необходимости заблокировать (красный светодиод — блокирована запись вблизи, зелёный — по коду, оранжевый — обе).
Радиус записи «вблизи приёмника» — 10–20 м.
Светодиод: 5 зелёных вспышек при включении — память пуста; 1, 2, 3 — кодировка Flo, O-Code/FloR/TTS, Smilo.
