ROBO600, ROBO1000, ROBO1500 — приводы для откатных ворот со встроенным блоком управления

Электромеханические мотор-редукторы для раздвижных ворот бытового использования. Блок управления и 4-канальный радиоприёмник встроены, питание 230 В.

Модели семейства

ROBO600Младший привод ряда: 300 Вт, циклы до 20 в час.

Питание	230 В, 50/60 Гц; мощность 300 Вт
Момент	пиковая нагрузка 18 Нм, номинальный крутящий момент 9 Нм
Скорость	на холостом ходу 11 м/мин, при номинальном моменте 8,5 м/мин
Циклы	20 циклов/час, непрерывная работа до 4 минут
Шестерня	Z 15; модуль 4; шаг 12,5 мм; делительный диаметр 60 мм
Защита	IP 44; температура -20...+55 °C
Размеры и вес	330 x 210 x в. 303 мм; 11 кг

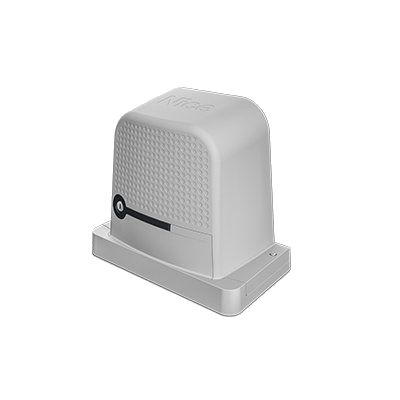

ROBO1000Привод на 350 Вт, максимальный пусковой момент 20,4 Нм.

Питание	230 В, 50/60 Гц; мощность 350 Вт
Момент	максимальный пусковой 20,4 Нм, номинальный 9 Нм
Скорость	на холостом ходу 10,2 м/мин, при номинальном моменте 9 м/мин
Циклы	16 циклов/час, непрерывная работа до 4 минут
Шестерня	Z 15; модуль 4; шаг 12,5; диаметр зацепления 60 мм
Защита	IP44; температура -20...+55 °C
Размеры и вес	363x364x238 h мм; 11,5 кг

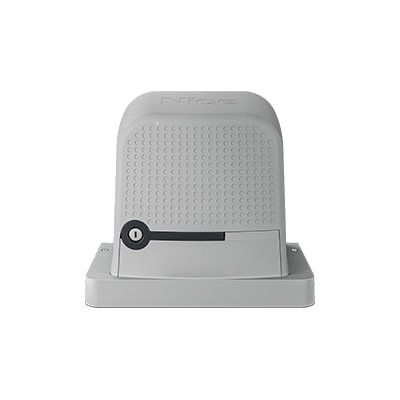

ROBO1500Старший привод: пусковой момент 23,4 Нм, 22 цикла в час.

Питание	230 В, 50/60 Гц; мощность 350 Вт
Момент	максимальный пусковой 23,4 Нм, номинальный 12 Нм
Скорость	на холостом ходу 10,2 м/мин, при номинальном моменте 9,5 м/мин
Циклы	22 циклов/час, непрерывная работа до 6 минут
Шестерня	Z 15; модуль 4; шаг 12,5; диаметр зацепления 60 мм
Защита	IP44; температура -20...+55 °C
Размеры и вес	363x364x238 h мм; 13 кг

Как это работает и подключается

Привод с встроенным блоком управления и радиоприёмником: 4 канала, частота 433,92 МГц, кодировка O-CODE, до 100 передатчиков в памяти (режим I), дальность от 100 до 150 м.
Блок управления уходит в режим ожидания через 5 минут после завершения основных функций; потребление в режиме ожидания меньше 0,45 Вт.
Входы: STOP, SbS (пошагово), PHOTO (реверс при закрытии при прерывании луча); вход антенны 52 Ом для кабеля RG58 или аналогичного.
Выход сигнальной лампы — для одной самомигающей лампы на 230 В (у ROBO600 не более 60 Вт).
ROBO600 ограничен по числу циклов длиной створки: до 4 м — 40 циклов/час и 20 подряд; 4-6 м — 25 и 13; 6-8 м — 20 и 10.

Монтаж

Вырыть яму под фундамент, подготовить трубы для кабелей, закрепить на плите два анкерных болта и залить бетоном; привод монтировать на выставленную плиту.
Проверить по РЭ, что усилие для перемещения створки на всём ходу не превышает половины номинального момента; рекомендуется запас 50 %, потому что погода увеличивает трение.
Линия электропитания должна иметь заземление, термомагнитную и дифференциальную защиту и устройство отключения с категорией перенапряжения III (не входит в комплект).
Если в створке есть калитка, обеспечить блокировку, исключающую движение при открытой калитке.
Техническое обслуживание ROBO600 — не реже раза в 6 месяцев или после 20 000 операций с момента последнего обслуживания.

Примеры

Тяжёлые откатные ворота

РЭ приводит пример расчёта ресурса для ROBO1000 на воротах весом 700 кг и длиной 11 метров.

Типовая система

Привод ROBO, фотоэлементы на стойках, ключевой переключатель или цифровая клавиатура, мигающая сигнальная лампа, зубчатая рейка.

Частые вопросы

Радиоприёмник встроен?

Да, 4-канальный, кодировка O-CODE, частота 433,92 МГц.

Какая степень защиты?

IP 44.

Чем отличаются ROBO1000 и ROBO1500?

ROBO1500 выше по моменту (пусковой 23,4 Нм против 20,4 Нм, номинальный 12 Нм против 9 Нм), по циклам (22 против 16 в час) и тяжелее (13 кг против 11,5 кг).

Нюансы и грабли

Вес и размеры створки в таблицах РЭ ориентировочные: реальную пригодность определяют замером усилия перемещения, лёд и грязь увеличивают трение.
Использование вне указанных значений циклов и длины створки РЭ считает ненадлежащим.
Данные даны при температуре 20 °C (±5 °C); в потреблении в режиме ожидания аксессуары не учтены.
Вход STOP у ROBO1000 и ROBO1500 — только для нормально замкнутых контактов, у ROBO600 допускаются контакты НО, НЗ и 8k2: не переносите схему подключения с одной модели на другую.
