ROBUS RB400, RB600, RB1000, RB250HS, RB250HS/V1, RB500HS — приводы для откатных ворот

Электромеханические приводы для раздвижных ворот бытового использования со встроенным блоком управления RBA3. Быстрые версии RB250HS и RB500HS работают с блоком RBA3/HS.

Модели семейства

RB400Привод на створку до 400 кг, блок RBA3/C.

Створка	длина до 8 м, вес до 400 кг
Мощность	250 Вт, ток 1,1 А (пиковая нагрузка 330 Вт [2 А])
Момент / усилие	12 Nm; усилие 400 Н
Скорость	0,34 м/с
Циклов в час	35 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	330 x 195 x 277h мм; 8 кг
Шестерня	Z15m4
Номинальный момент	3,6 Нм (120 Н) — по новой редакции РЭ
Работа	80 циклов в день; непрерывный ход до 7 минут (новая редакция РЭ)

RB600 / RB600PПривод на створку до 600 кг, блок RBA3/C.

Створка	длина до 8 м, вес до 600 кг
Мощность	515 Вт, ток 2,5 А (пиковая нагрузка 515 Вт [2,5 А])
Момент / усилие	18 Nm; усилие 600 Н
Скорость	0,31 м/с
Циклов в час	40 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	330 x 212 x 303h мм; 11 кг
Шестерня	Z15m4

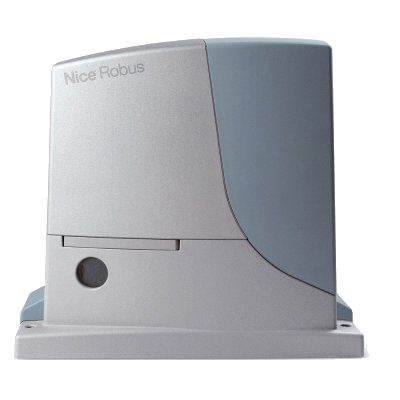

RB1000 / RB1000PПривод на створку до 1000 кг, блок RBA3/C.

Створка	длина до 8 м, вес до 1000 кг
Мощность	450 Вт, ток 2,3 А (пиковая нагрузка 450 Вт [2,3 А])
Момент / усилие	27 Nm; усилие 900 Н
Скорость	0,28 м/с
Циклов в час	50 при створке до 4 м; 25 при створке до 8 м
Размеры и вес	330 x 212 x 303h мм; 13 кг
Шестерня	Z15m4

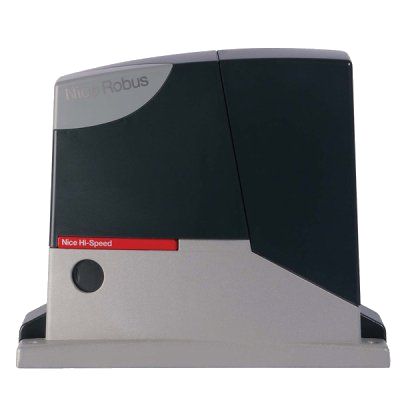

RB250HSБыстрый привод на створку до 250 кг, блок RBA3/HS.

Створка	длина до 8 м, вес до 250 кг
Мощность	430 Вт, ток 2,1 А (пиковая нагрузка 330 Вт [2 А])
Момент / усилие	9 Nm; усилие 310 Н
Скорость	0,4 м/с
Циклов в час	20 при створке до 4 м; 10 при створке до 8 м
Размеры и вес	330 x 195 x 277h мм; 8 кг
Шестерня	Z15m4
Номинальный момент	2,5 Нм (83 Н) — по новой редакции РЭ
Циклов в час по новой редакции РЭ	100 при створке до 4 м; 50 при створке до 8 м (в старой редакции — 20 и 10)
Работа	80 циклов в день; непрерывный ход до 6 минут (новая редакция РЭ)
Питание (новая редакция РЭ)	230 В, 50/60 Гц (+10 % -15 %)

RB250HS/V1Быстрый привод на створку до 250 кг, блок RBA3/HS, версия на 120 В.

Створка	длина до 8 м, вес до 250 кг
Питание	120 В, 50/60 Гц
Потребляемый ток	3,1 А (Таблица 1); пиковая мощность 330 Вт [3,9 А] (глава 12)
Момент / усилие	9,3 Нм; усилие 310 Н; номинальный 2,5 Нм (83 Н)
Скорость	0,4 м/с
Циклов в час	100 при створке до 4 м; 50 при створке до 8 м
Работа	80 циклов в день; непрерывный ход до 6 минут
Размеры и вес	330 x 195 x 277h мм; 8 кг
Шестерня	Z15m4
Блок управления	RBA3/HS

RB500HSБыстрый привод на створку до 500 кг, блок RBA3/HS.

Створка	длина до 8 м, вес до 500 кг
Мощность	450 Вт, ток 2,2 А (пиковая нагрузка 330 Вт [2,5 А])
Момент / усилие	13,2 Nm; усилие 360 Н
Скорость	0,43 м/с
Циклов в час	20 при створке до 4 м; 10 при створке до 8 м
Размеры и вес	330 x 212 x 303h мм; 11 кг
Шестерня	Z18m4

Как это работает и подключается

Привод со встроенным блоком управления; радиоприёмник ставится в разъём SM (SMXI или SMXIS).
Блок находит и запоминает устройства на BLUEBUS (до 15 устройств) и тип входа СТОП (НО, НЗ или 8,2 кОм), длину ворот и точки торможения и частичного открытия.
Выход фонаря — для 2 ламп LUCYB (12 В, 21 Вт); выход S.C.A — для одного фонаря 24 В макс. 4 Вт.
Функции блока: 8 ВКЛ.-ВЫКЛ. и 8 регулируемых; есть входы ОТКРЫТЬ, ЗАКРЫТЬ, «Пошагово».
Блок защищается от перегрева: по нагрузке двигателя, длительности цикла и температуре среды он ограничивает дальнейшие операции.

Монтаж

Проверьте по Таблице 1 РЭ вес и длину створки; усилие, необходимое для движения, не должно превышать половины номинального, рекомендуемый запас 50 % из-за климатических условий.
Длина створки определяет число циклов в час и подряд, вес — процент уменьшения и максимальную допустимую скорость.
Убедитесь в отсутствии точек с большим трением, прочных механических упорах, исключении выхода створки из направляющих и защите места от затопления.
Линия питания: 230 В перем. тока (+10 % -15 %), 50/60 Гц, с заземлением, термомагнитной защитой и устройством отключения.

Примеры

Тяжёлая створка

Для RB1000 РЭ приводит пример: створка 5 м даёт 33 цикла/час и 16 последовательных, а при весе 700 кг около 16 циклов/час и 8 последовательных, максимальная скорость V4: быстрая.

Частые вопросы

Какая рабочая температура?

От -20 до +50 °C у всех моделей.

Какая степень защиты?

IP 44.

Какой ресурс?

Рассчитан на 20 000 - 250 000 циклов в зависимости от условий по таблице 2.

Чем HS-версии отличаются?

Выше скорость (0,4 м/с и 0,43 м/с), но меньше допустимый вес створки (250 и 500 кг) и блок RBA3/HS.

Нюансы и грабли

Версии /V1 потребляют больший ток: 3,9 А, 4,8 А, 4,4 А по моделям — защиту под 230 В на них не переносить.
Использование в коррозионной и потенциально взрывоопасной атмосфере не допускается.
Для RB250HS и RB500HS блок управления RBA3/HS, не RBA3/C: платы не взаимозаменяемы.
Данные РЭ даны при температуре 20 °C (±5 °C).
Расхождение редакций РЭ по RB250HS: в старой редакции 20 циклов в час при створке до 4 м и 10 при створке до 8 м, в новой (RB400/RB250HS) — 100 и 50. Разница пятикратная. Для расчёта нагрузки берите меньшее значение (20 и 10), пока модель не уточнена у поставщика: блок управления сам ограничивает число циклов.
Мощность RB250HS в старой редакции 430 Вт, в новой — 330 Вт; ток 2,1 А в обеих. Для подбора защиты ориентируйтесь на больший.
У RB250HS/V1 в новой редакции ток указан по-разному: 3,1 А в Таблице 1 и 3,9 А пиковый в главе 12. Для защиты берите 3,9 А.
В новой редакции РЭ в Таблице 1 напряжение питания RB400 и RB250HS — 230 В, у RB250HS/V1 — 120 В; «24 В» в старой редакции — напряжение двигателя после блока управления.
В декларации новой редакции РЭ названы также RB400/A, RB400/V1 и RB400S; отдельных данных по RB400/A и RB400S в тексте нет.
