ROBUS RBS400, RBS600, RBS600HS, RBS800 — приводы для откатных ворот

Нереверсивные электромеханические редукторные двигатели для бытовых раздвижных ворот со встроенным блоком управления, шиной BlueBUS и разъёмом SM под радиоприёмник OXI или SMXI.

Модели семейства

RBS400Привод на створку до 400 кг; блок управления MCU1.

Створка	длина до 8 м, вес до 400 кг
Питание	230 В (RBS400), 120 В (RBS400/V1), 250 В (RBS400/AU01), 50-60 Гц
Мощность	400 Вт [1,8 А] при пуске; в сравнительной таблице 250 Вт, ток 1,1 А
Пусковой / номинальный момент	15,4 Нм (510 Н) / 4,5 Нм (150 Н)
Скорость	0,34 м/с
Циклов в час	35 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	340 x 220 x 303 h мм; 11,2 кг
Защита	IP 44; -20...+55 °C

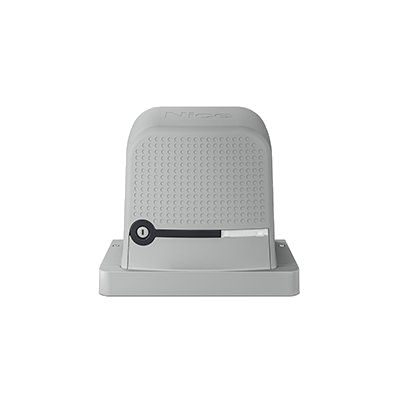

RBS600Привод на створку до 600 кг; блок управления MCU1.

Створка	длина до 8 м, вес до 600 кг
Питание	230 В (RBS600), 120 В (RBS600/V1), 250 В (RBS600/AU01), 50-60 Гц
Мощность	500 Вт [2,5 А] при пуске; в сравнительной таблице 450 Вт, ток 2,1 А
Пусковой / номинальный момент	21,1 Нм (700 Н) / 10 Нм (330 Н)
Скорость	0,34 м/с
Циклов в час	40 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	340 x 220 x 303 h мм; 11,2 кг
Защита	IP 44; -20...+55 °C

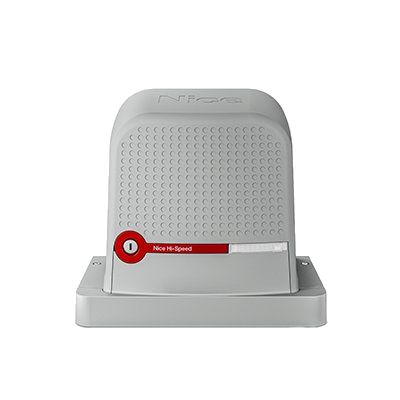

RBS600HSБыстрый привод на створку до 600 кг; блок управления MCU4.

Створка	длина до 8 м, вес до 600 кг
Питание	230 В (RBS600HS), 120 В (RBS600HS/V1), 250 В (RBS600HS/AU01), 50-60 Гц
Мощность	650 Вт [3,0 А] при пуске; в сравнительной таблице 450 Вт, ток 3,1 А
Пусковой / номинальный момент	18 Нм (600 Н) / 9 Нм (300 Н)
Скорость	0,44 м/с
Циклов в час	40 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	340 x 220 x 303 h мм; 11,2 кг
Защита	IP 44; -20...+55 °C

RBS800Привод на створку до 800 кг; блок управления MCU1.

Створка	длина до 8 м, вес до 800 кг
Питание	230 В (RBS800)
Мощность	600 Вт [2,8 А] при пуске; в сравнительной таблице 230 Вт, ток 1,1 А
Пусковой / номинальный момент	22,5 Нм (750 Н) / 12,0 Нм (400 Н)
Скорость	0,30 м/с
Циклов в час	35 при створке до 4 м; 20 при створке до 8 м
Размеры и вес	340 x 220 x 303 h мм; 11,5 кг
Защита	IP 44; -20...+55 °C

Как это работает и подключается

Блок управления находит и запоминает устройства BlueBUS (до 15 штук) и тип устройств STOP (НО, НЗ или 8,2 кОм), определяет длину системы и считает точки торможения и частичного открытия.
Программируются 8 функций ВКЛ.-ВЫКЛ. и 8 регулируемых.
Выход FLASH — на 2 мигающих светодиода ELDC или не более 2 ламп 12 В, 21 Вт; выход OGI — на мигающее устройство 24 В макс. 10 Вт.
Разъём радиоприёмника: соединитель SM для SMXI или OXI. Вход антенны — 52 Ом, кабель RG58 или аналогичный.
Входы CLOSE и AUX_IN находятся на плате расширения (принадлежность).
Продукт переходит в режим ожидания через 5 минут (настраивается) после завершения операции; потребление в режиме ожидания 0.4 Вт.

Монтаж

Проверьте, что створка укладывается в предел: длина до 8 м и вес по модели (400, 600, 600, 800 кг). Таблицы РЭ ориентировочные; реальную пригодность определяет измеренное усилие перемещения.
В точке крепления редукторного двигателя не должно быть риска затопления; если есть — поднять привод над землёй.
Упоры перебега должны выдерживать удар створки без деформации; створка должна быть сбалансирована и стоять в любом положении.
Блок управления подключают к линии питания с заземлением; на линии нужно устройство отключения (не входит в комплект) с категорией перенапряжения III.
Если в створке есть калитка, предусмотрите блокировку.
После подачи питания блок автоматически ищет подключённые устройства и запоминает длину хода.

Примеры

Откатные ворота частного дома

Привод со встроенным блоком, фотоэлементы и устройства управления по BlueBUS на двух проводах, проблесковые лампы на выходе FLASH.

Ворота без сети

Привод разблокируется ключом; с дополнительной батареей PSS124 он выполнит часть манёвров без напряжения в сети.

Частые вопросы

Какой ресурс?

Рассчитан на 20 000-250 000 циклов в зависимости от условий по Таблице 2 РЭ.

Сколько циклов в день?

RBS400 — 80 циклов/день, RBS600 — 100, RBS600HS — 100, RBS800 — 100 (блок ограничивает их по таблице РЭ).

Чем RBS600HS отличается от RBS600?

Скоростью 0,44 м/с против 0,34 м/с и блоком управления MCU4 вместо MCU1.

Максимальная непрерывная работа?

7 минут у RBS400 и RBS600, 6 минут у RBS600HS и RBS800.

Нюансы и грабли

Версии /V1 (120 В) и /AU01 (250 В) имеют пусковой ток 3,9 А — не выбирайте защиту по току версии 230 В.
Блок уходит в режим ожидания; в заводских настройках выход BlueBUS в режиме Standby отключается.
Аксессуары в потреблении режима ожидания не учтены.
Вход STOP при любом расхождении с запомненным состоянием даёт немедленную команду STOP, поэтому после замены устройств повторите запоминание.
Использовать привод не по назначению или вне условий РЭ запрещено.
