RUN1500, RUN1800, RUN2500 — приводы для тяжёлых откатных ворот

Электромеханические приводы со встроенным блоком управления для раздвижных ворот, шестерня на 18 зубьев, модуль 4. Максимальный момент при пуске до 63 Нм у RUN2500.

Модели семейства

RUN1500 (RUN1500P, RUN1500/V1)Привод с блоком управления на плате RBA3: шесть скоростей, до 60 циклов в час на стандартных 4-метровых воротах.

Момент	максимальный при пуске 35 Нм (1000 Н); номинальный 20 Нм (560 Н)
Скорость	на холостом ходу 0,25 м/с (шесть скоростей: 100, 85, 70, 55, 45, 30 %); при номинальном моменте 0,18 м/с
Циклы	60 циклов/ч на стандартных 4-метровых воротах; непрерывная работа до 10 минут
Мощность при пуске	400 Вт
Шестерня	Z 18; модуль 4; шаг 12,6 мм; делительный диаметр 72 мм
Размеры и вес	400 x 255 h 390; 19 кг

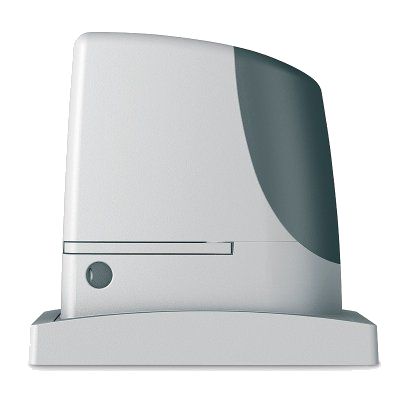

RUN1800 / RUN1800PПривод на 230 В, до 200 циклов в день.

Питание	230 В перем. тока (+10 % -15 %), 50 Гц
Момент	максимальный при толчке 50 Нм (1390 Н); номинальный 32,5 Нм (900 Н)
Скорость	на холостом ходу 10 м/мин; номинальная 8,5 м/мин
Мощность	максимальная 700 Вт [3 A]; при нормальной работе 400 Вт [1.8 A]
Циклы	200 циклов/день; непрерывная работа до 6 минут
Размеры и вес	400 x 255 h 390; 20 кг

RUN2500 / RUN2500PПривод на 230 В, до 300 циклов в день.

Питание	230 В перем. тока (+10 % -15 %), 50 Гц
Момент	максимальный при толчке 63 Нм (1750 Н); номинальный 50 Нм (1390 Н)
Скорость	на холостом ходу 10 м/мин; номинальная 8,5 м/мин
Мощность	максимальная 1100 Вт [4,5 A]; при нормальной работе 830 Вт [4,2 A]
Циклы	300 циклов/день; непрерывная работа до 6 минут
Размеры и вес	400 x 255 h 390; 25 кг

Как это работает и подключается

Блок управления встроен в привод. Для RUN1800 и RUN2500 — выход на BLUEBUS до 15 устройств, 8 функций ON-OFF и 8 регулируемых, разъём SM для приёмников SMXI или SMXIS.
Блок сам распознаёт устройства на BlueBUS, тип входа STOP (НО, НЗ или 8,2 кОм), длину ворот, считает точки замедления и частичного открытия.
Выход проблесковой лампы — до двух LUCYB (12 В, 21 Вт); выход S.C.A — для одной лампы 24 В, максимум 4 Вт.
Входы: STOP, PP (пошагово), Open, Close.

Монтаж

Привод ставится на фундаментную плиту, рейка закрепляется на створке; разблокировку привода делают специальным ключом.
Рейку кладут на шестерню, начало рейки совпадает с началом створки; между шестерней и рейкой зазор 1-2 мм по всей длине.
Рейка должна быть выровнена относительно шестерни с допуском не более 5 мм; после монтажа несколько раз вручную откройте и закройте створку.
При закреплении рейки створку выводят не ближе 50 см к стопору концевого выключателя (при закрывании).
Механические концевые выключатели регулируют после разблокировки привода.

Примеры

Тяжёлые и длинные створки

Допустимые вес и длина створки, число циклов в час и подряд определяются таблицами ограничений РЭ; блок управления сам ограничивает число циклов до допустимого.

Другая шестерня

Для RUN1800/2500 по запросу можно заказать зубчатое колесо с 12 зубцами, модуль 6.

Частые вопросы

Какая степень защиты?

IP 44 (RUN1800, RUN2500).

Чем отличаются RUN1800 и RUN2500?

RUN2500 сильнее: максимальный момент 63 Нм против 50 Нм, номинальный 50 Нм против 32,5 Нм; тяжелее — 25 кг против 20 кг; 300 циклов/день против 200.

Сколько весит RUN1500?

19 кг.

Нюансы и грабли

RUN1500 и RUN1800/2500 — разные поколения документации: у RUN1500 плата RBA3 и шесть скоростей, у RUN1800/2500 характеристики блока заданы таблицами другого РЭ.
Зазор 1-2 мм между рейкой и шестерней обязателен, иначе вес створки ляжет на привод.
Технические данные приведены при температуре 20 °C (±5 °C); рабочий диапазон RUN1800/2500 от -20 °C до +50 °C, IP 44.
Использование в среде с повышенной кислотностью и соленостью для RUN1800/2500 не допускается.

Документация

NICE — RUN1500, плата управления RBA3, руководство
NICE — Приводы серии RUN (RUN1800, RUN1800P, RUN2500, RUN2500P)
