NICE · приводы откатных ворот
RUN400HS, RUN1200HS — быстрые приводы для откатных ворот (двигатель 24 В, сеть 230 В)
Мотор-редукторы с блоком управления, шиной BlueBus и разъёмом SM для приёмника. Двигатель 24 В, питание 230 В. Откатные ворота до 14 м: RUN400HS — до 300 кг, RUN1200HS — до 1200 кг.
Модели семейства
RUN400HSЛёгкие откатные ворота, скорость без нагрузки 40 м/мин.
| Питание | 230 В AC (+10 % −15 %), 50 Гц |
| Максимальные ворота | длина 14 м, вес 300 кг |
| Момент пусковой / номинальный | 14,7 Н·м (409 Н) / 5,6 Н·м (157 Н) |
| Скорость без нагрузки / при номинальном моменте | 40 м/мин / 35 м/мин |
| Циклов в час (ворота 15 м) | 11 (264 в день) |
| Непрерывная работа | 40 минут |
| Мощность при запуске / номинальная | 700 Вт (3,5 А) / 400 Вт (1,8 А) |
| Двигатель | 24 В; 5500 об/мин |
| Ведущее колесо | 18 зубьев, модуль 4 (по заказу 12 зубьев, модуль 6) |
| Степень защиты / температура | IP 44 / –20…+50 °C |
| Размеры и вес | 400 x 255 h 390 мм; 24,5 кг |

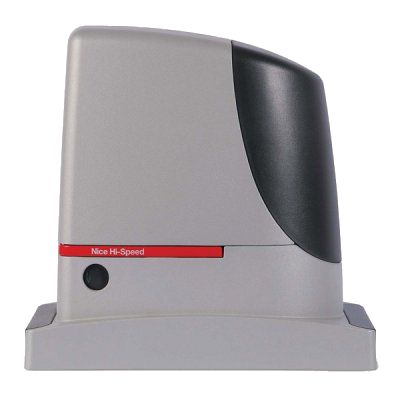

RUN1200HSТяжёлые откатные ворота, скорость без нагрузки 22 м/мин.
| Максимальные ворота | длина 14 м, вес 1200 кг |
| Момент пусковой / номинальный | 27,4 Н·м (790 Н) / 10,3 Н·м (286 Н) |
| Скорость без нагрузки / при номинальном моменте | 22 м/мин / 19 м/мин |
| Циклов в час (ворота 15 м) | 15 (365 в день) |
| Непрерывная работа | 60 минут |
| Двигатель | 24 В; 3100 об/мин |
| Питание | 230 В AC (+10 % −15 %), 50 Гц |
| Мощность при запуске / номинальная | 700 Вт (3,5 А) / 400 Вт (1,8 А) |
| Ведущее колесо | 18 зубьев, модуль 4 (по заказу 12 зубьев, модуль 6) |
| Степень защиты / температура | IP 44 / –20…+50 °C |
| Размеры и вес | 400 x 255 h 390 мм; 24,5 кг |
Как это работает и подключается
- Блок управления ограничивает циклы и время непрерывной работы по таблицам 2 и 3.
- Шина BlueBus — до 15 подключённых устройств; выход на лампу открытых ворот до 4 Вт, 24 В; 2 проблесковые лампы LUCYB (12 В, 21 Вт).
- Входы: STOP (НЗ/НР или 8,2 кОм с самораспознаванием), Step-by-step, OPEN, CLOSE; разъём SM для приёмников SMXI, SMXIS или ONEXI; антенна на кабеле RG58.
- 8 функций ON-OFF и 8 регулируемых; самораспознавание устройств BlueBus, типа STOP и длины ворот с расчётом замедления.
Монтаж
- Проверить: усилие старта створки должно быть меньше половины пускового момента, удержания хода — меньше половины номинального; рекомендуется запас 50 %.
- Убедиться в отсутствии мест большого трения, риска схода створки с рельса, прочности механических упоров, сбалансированности створки и в доступе к рукоятке разблокировки.
- Место установки не должно затапливаться; при необходимости поднять привод над землёй.
- Заземлить блок и ворота по нормам; линия питания — с устройством полного отключения (категория III), в комплект не входит.
- Кабели: силовой 3×1,5 мм² до 30 м (больше — сечение 3×2,5 мм² и заземление у привода); лампа 2×0,5 мм², до 20 м; антенна RG58 до 20 м, лучше менее 5 м; фотоэлементы 2×0,5 мм² до 30 м (BlueBus 30–50 м — 2×1 мм²); пусковой выключатель до 50 м.
- Конденсат в каналах может повредить электронику блока: учитывать скопление воды в трубах.
Примеры
Промышленные откатные ворота
Ведущее колесо 18 зубьев с модулем 4; по заказу колесо с 12 зубьями и модулем 6.
Подбор по ширине и весу
Таблицы 2 и 3 РЭ ограничивают число циклов в час и подряд в зависимости от ширины и веса створки.
Частые вопросы
Какие ограничения по весу?
RUN400HS — ворота до 300 кг, RUN1200HS — до 1200 кг; обе модели до 14 м длиной.
Где задаётся радиоприёмник?
В разъёме SM: приёмники SMXI, SMXIS или ONEXI.
Какой ресурс?
Оценочно от 150 000 до 450 000 циклов по таблице 4 (индекс тяжести).
Нюансы и грабли
- При температуре 50 °C и воротах 15 м предельная частота падает до 7 циклов в час (40 %), а непрерывная работа — до 10 минут.
- Цифры пускового момента RUN1200HS в РЭ расходятся: в таблице 1 «28.Нм (790Н)», в характеристиках 27,4 Н·м (790 Н) — сила 790 Н одинакова.
- Максимальная длина ворот в таблице 1 — 14 м, в характеристиках частота дана «для ворот 15 м».
- Не использовать в кислотной, солевой и потенциально взрывоопасной среде.
- Автоматику нельзя использовать до завершения пусконаладочных работ и приёмочных испытаний.
- Если устройства безопасности вышли из строя, ворота можно двигать в режиме «удерживать для перемещения»: команда, затем нажать и удерживать 3 секунды.
- Размеры 400 x 255 h 390 мм и вес 24,5 кг в РЭ даны одной строкой на обе модели RUN400HS и RUN1200HS.
- Разделение с RUN1500/1800/2500: у них другие РЭ и платы (RBA3, отдельная инструкция на RUN1800/RUN2500), здесь плата RUA6 — не смешивайте настройки по разным руководствам.
Документация
- NICE — инструкция RUN400HS, RUN1200HS, плата RUA6 (русский раздел)
