SPIDER800, SPIDER1200BL — приводы для секционных и подъёмно-поворотных ворот

Электромеханический ременной привод со встроенным блоком управления и шиной BlueBus для секционных и подъёмно-поворотных гаражных ворот. Две мощности: 800 Н и 1200 Н.

Модели семейства

SPIDER800Привод на максимальное усилие 800 Н.

Питание	230 В AC (±10 %), 50/60 Гц; вариант 120 В AC
Максимальное усилие / момент	800 Н / 14,4 Н·м
Номинальное усилие	400 Н
Максимальная скорость	0,20 м/с
Мощность (максимум / номинал / ожидание)	280 Вт / 180 Вт / менее 1 Вт
Циклов в день	до 50
Непрерывная работа	до 4 минут
Размеры / масса	225×395×105 мм / 4,9 кг

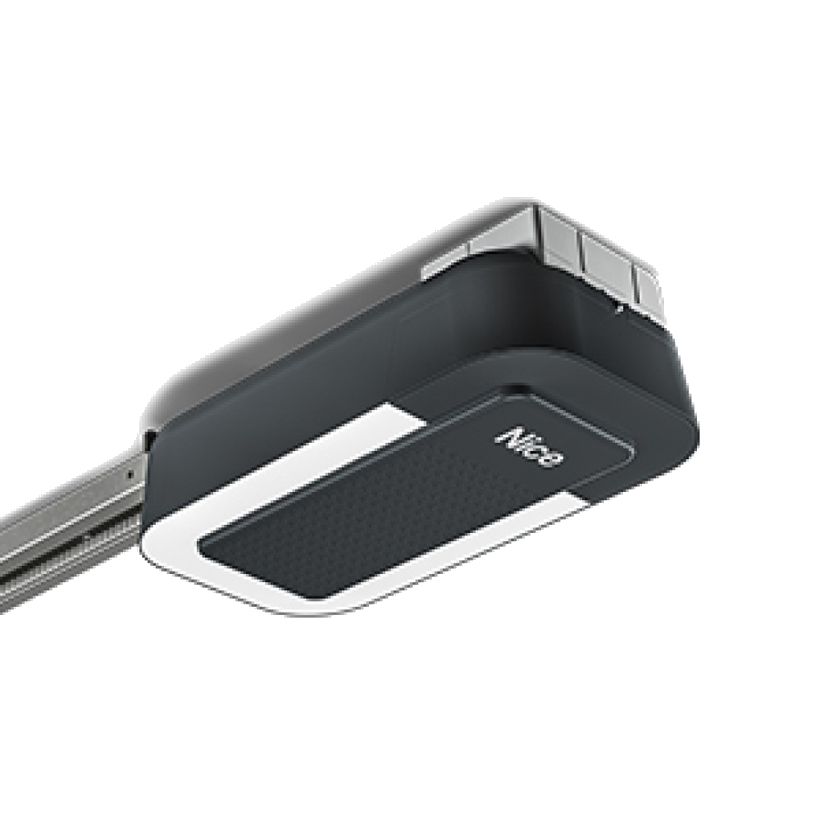

SPIDER1200BLПривод на максимальное усилие 1200 Н; в РЭ также называется SPIDER1200BLW.

Питание	230 В AC (±10 %), 50/60 Гц; вариант 120 В AC
Максимальное усилие / момент	1200 Н / 21,6 Н·м
Номинальное усилие	600 Н
Максимальная скорость	0,16 м/с
Мощность (максимум / номинал / ожидание)	350 Вт / 240 Вт / менее 1 Вт
Циклов в день	до 150
Непрерывная работа	до 4 минут
Размеры / масса	225×395×105 мм / 6,7 кг

Как это работает и подключается

Блок управления питает двигатель постоянного тока, регулирует момент и скорость, измеряет положение, обеспечивает плавный пуск и остановку, обнаруживает препятствия и ведёт счётчик операций за срок службы.
Механическая разблокировка шнуром с земли отсоединяет каретку от направляющей.
Шина BlueBus — фотоэлементы и другие устройства параллельно по двум проводам; адреса фотоэлементов задаются перемычками.
Вход STOP принимает НЗ/НР контакт или 8,2 кОм либо оптическую кромку OSE; SbS — команда «Пошагово»; PHOTO — НЗ контакт.
Выходы FLASH (проблесковая лампа) и OGI (индикатор открытых ворот) ограничены 10 Вт при 24 В.
Встроенный радиоприёмник BD/O-code 433,92 МГц: до 100 передатчиков в «Режиме 1»; Wi-Fi 2,4 ГГц и Bluetooth — при наличии модуля.
Программирование: 8 функций ВКЛ-ВЫКЛ и 8 регулируемых; функции «Всегда открывать», «Двигать в любом случае», «Уведомление о ТО».

Монтаж

Монтаж только при закрытых воротах; в этой версии на направляющей нет механических упоров.
Перед монтажом убедиться в отсутствии по ходу ворот мест с большим трением, в лёгкости ручной разблокировки и в прочности поверхностей под крепёж.
Подключать к сети с заземлением; на линии питания — устройство полного отключения с зазором для III категории перенапряжения (в комплект не входит).
Подъёмно-поворотные ворота: проверить размер E между верхним краем направляющей и максимальной точкой верхнего края ворот — 65…300 мм; иначе привод ставить нельзя.
Кабели по таблице РЭ: питание 3×1,5 мм², до 30 м (при большей длине 3×2,5 мм² и заземление у автоматики); кромка 2×0,5 мм², до 20 м; фотоэлементы BlueBus 2×0,7 мм² или 4×0,5 мм² стандартный, до 30 м; ключ-переключатель до 50 м; лампа 2×0,5 мм², до 20 м; антенна RG58, до 10 м, рекомендуется менее 5 м.
Ремень натягивать гайкой: перетянутый ремень — риск поломки мотор-редуктора, слабый — шум.
Кабели оставлять длиннее нужного на 20–30 см; после подключения выполнить распознавание устройств, затем автопоиск усилий и проверку хода.
Проводку проложить с учётом скопления воды в колодцах: конденсат, попавший в блок, выводит электронику из строя.

Примеры

Секционные ворота

Для ворот 4,4×2,6 м (SPIDER800) и 6,5×2,6 м (SPIDER1200BLW) на направляющей SR32/16 по таблице ограничений РЭ.

Подъёмно-поворотные ворота

С принадлежностью SPA5 для выступающих и не выступающих ворот без пружин; с пружинной балансировкой SPA5 не нужна.

Частые вопросы

Сколько передатчиков запоминает приёмник?

До 100 в «Режиме 1».

Какая рабочая температура?

-20…+55 °C.

Есть ли резервное питание?

Опционально, устройство PS124.

Можно ли освободить каретку вручную?

Да: потянуть за шнур разблокировки при закрытых воротах; затем ворота двигаются вручную.

Нюансы и грабли

Размеры ворот из таблицы ограничений ориентировочные; фактическая пригодность зависит от балансировки, трения направляющих, ветра и обледенения. Обязательно измерить усилие хода створки.
Число циклов падает с ростом усилия: например, при усилии 550 Н у SPIDER800 число циклов сокращают до 70 % (в примере РЭ вместо 15 циклов в час — 10, вместо 7 подряд — 5); для высоты 2,2 м без поправки допустимо 15 циклов в час и 7 подряд.
Для ворот без пружин нужна принадлежность SPA5: в базовый комплект она не входит.
После удаления фотоэлементов или других устройств обязательно повторить распознавание устройств.
Не ставить рядом фотоэлементы с адресами FOTO и FOTO 2, FOTO II и FOTO 3, FOTO 1 и FOTO 2 II.
Не использовать в агрессивной и потенциально взрывоопасной атмосфере; IP 40.

Документация

NICE — руководство SPIDER800, SPIDER1200BL (SPIDER800W_SPIDER_1200BLW_ru.pdf)
