NICE · линейные приводы распашных ворот

TITAN TTN3724HS, TTN3724RHS, TTN6024HS, TTN6024RHS — мощные линейные приводы 24 В для распашных ворот

Линейные приводы 24 В для распашных ворот: створка до 3,7 м (TTN3724) или до 6 м (TTN6024), вес до 450 кг. Работают только с пультом управления MC824H или MC824HR.

Модели семейства

TTN3724HS / TTN3724RHSКороткий вариант с ходом 510 мм.

Питание двигателя	24 В
Макс. длина / вес створки	3,7 м / 450 кг
Ход	510 мм
Скорость	3,2 см/с
Ток номинальный / максимальный	1,5 А / 6 А
Мощность номинальная / максимальная	40 Вт / 150 Вт
Усилие номинальное / максимальное	150 Н / 1900 Н
Защита / температура	IP 54 / -20…+55 °C
Масса / размеры	8 кг / 910×105×170 h мм
Блок управления	MC824H (HS) или MC824HR (RHS)

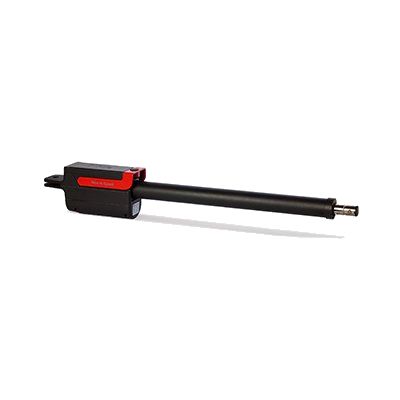

TTN6024HS / TTN6024RHSДлинный вариант с ходом 680 мм.

Макс. длина / вес створки	6 м / 450 кг
Ход	680 мм
Скорость	2,7 см/с
Ток номинальный / максимальный	1,5 А / 7 А
Мощность максимальная	170 Вт
Масса / размеры	9 кг / 1080×105×170 h мм
Блок управления	MC824H (HS) или MC824HR (RHS)

Как это работает и подключается

Двигатель постоянного тока 24 В, червячный редуктор; питается от внешнего пульта, в самом приводе устройств регулировки момента нет — момент регулируется на пульте.
Цикл работы — непрерывный.
Для TTN6024HS и TTN3724HS в РЭ обязательно указано использовать только пульт управления MC824H.
У моделей TTN3724HS и TTN3724RHS створки можно двигать вручную без разблокировки привода.
Опции: PLA10, PLA11, PS324.

Монтаж

Проверить зону крепления по габаритам: TTN6024 — L max 1710 мм, L min 1030 мм, ход 680 мм; TTN3724 — L max 1370 мм, L min 860 мм, ход 510 мм; W 105 мм, H 170 мм.
Закрепить задний кронштейн по размерам и выровнять, прикрепить к нему привод, вручную разблокировать и вытянуть шток.
Передний кронштейн сначала временно прикрепить к створке, проверить выравнивание, затем окончательно закрепить кронштейн и шток.
Вручную проверить, что в крайнем открытом положении створка упирается в механические упоры и движется плавно, без трения.
Разблокировка — ключом из комплекта: поднять резиновую заглушку, повернуть ключ на 90° по часовой стрелке; для блокировки — створку в середину хода, ключ на 90° против часовой стрелки.
Подключение при отключенном питании: снять крышку, ослабить кабельную втулку, подключить все провода включая заземление к контактам ENCODER и MOTOR.
Приёмка: створка двигается вручную с усилием не более 390 Н (около 40 кг); при ограничении ударного усилия — измерение по EN 12445.

Примеры

Двухстворчатые ворота

Два привода (по одному на створку) с механическими упорами на открывание, парой фотоэлементов, вертикальным электрозамком и пультом управления.

Подбор по графикам

Угол открывания и усилие определяют по таблице и графикам РЭ: TTN6024 — 100° (A 20 см, B 28 см) и 115° (A 28 см, B 28 см), TTN3724 — 110° (A 18 см, B 18 см).

Частые вопросы

Чем TTN3724 отличается от TTN6024?

Длиной створки (3,7 м и 6 м), ходом (510 мм и 680 мм), скоростью (3,2 и 2,7 см/с), массой и габаритами привода.

Какой пульт управления?

HS — MC824H, RHS — MC824HR.

Класс защиты?

IP 54, температура -20…+55 °C.

Нюансы и грабли

Приводу нужны оба механических ограничителя на открывание, упор на закрывание — по схеме РЭ.
Привод не регулирует момент: настройка только на пульте управления.
Ввод в эксплуатацию с недоделками или «временно» категорически запрещён.
Техобслуживание не реже раза в 6 месяцев.
Нельзя путать пульты: MC824H для моделей HS, MC824HR для RHS.

Документация

NICE — инструкция TITAN TTN3724HS, TTN3724RHS, TTN6024HS, TTN6024RHS (IDV0605A01RU, 2017)
