WALKY WL1024, WL1024C — ультракомпактные рычажные приводы для распашных ворот

Компактный рычажный привод для одно- и двустворчатых ворот, створка шириной до 1,6 м. WL1024C — со встроенным блоком управления и приёмником OXI, WL1024 — ведомый привод.

Модели семейства

WL1024CПривод со встроенным блоком управления и приёмником OXI.

Питание	230 В AC (+10 % −15 %), 50/60 Гц (вариант WL1024C/V1 — 120 В AC)
Мощность от сети	120 Вт номинальная
Ограничения створки	до 180 кг (створка 0,8 м) или до 1,6 м по длине с углом до 110°
Моменты	максимальный 100 Н·м, номинальный 50 Н·м
Циклов в день	100 (блок WL1024C ограничивает примерно 50)
Непрерывная работа	около 10 минут
Защита / температура	IP 44 (неповреждённый корпус) / -20…+50 °C
Размеры / масса	90×125×385 (в) мм / 4,8 кг

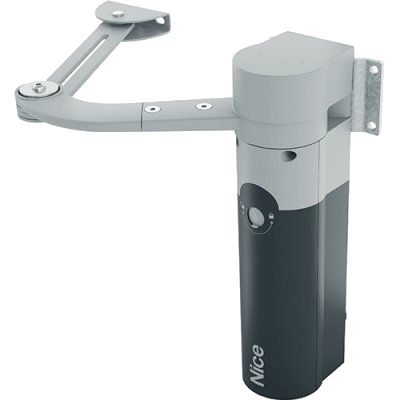

WL1024Привод без блока управления — вторая створка.

Питание	24 В DC
Номинальный ток	2 А; при срабатывании до 3 А на максимум 2 с
Масса	4,3 кг

Как это работает и подключается

Привод с прямым редуктором и механической разблокировкой, двигатель постоянного тока.
Блок управления работает с системами Opera, BlueBus и Solemyo (солнечное питание); резервное питание — аккумулятор PS424.
BlueBus — до 15 блоков: максимум 6 пар фотоэлементов MOFB или MOFOB, ещё 2 пары как устройства безопасности при открытии и до 4 устройств управления MOMB или MOTB.
Входы: STOP (НЗ/НР или 8,2 кОм с автораспознаванием), PP (шаг за шагом); разъём SM для приёмников SMXI, OXI, OXIFM.
Выходы: электрозамок 12 В AC до 15 ВА, проблесковая лампа WLT или 12 В DC до 21 Вт.
Программирование: 4 функции ВКЛ/ВЫКЛ и 4 регулируемые.

Монтаж

Рычаг полной длины: створка до 1,60 м (до 110 кг), высотой до 2 м; укороченный: до 1,60 м (до 100 кг), высотой до 2 м.
Расстояние «E»: от 80 до 299 мм — рычаг нужно укоротить, створка откроется на 90°; от 300 мм — укорачивать не надо, открытие на 110°.
Ширина стойки для установки не менее 80 мм; рычаг расположить в верхней части створки, «вверх дном» ставить нельзя.
Кронштейны рычага ставить на самую прочную часть створки — каркас.
Кабели: питание 3×1,5 мм² до 30 м (больше — 3×2,5 мм² и заземление), электрозамок 2×1 мм² до 6 м, BlueBus 2×0,5 мм² до 20 м (20–40 м — 2×1 мм²), ключ-переключатель до 50 м, питание привода 3×1,5 мм² до 6 м, антенна RG58 до 20 м.
В комплект должны входить заделываемые механические упоры на открытие и закрытие.

Примеры

Двустворчатые ворота

WL1024C на одной створке, WL1024 на второй; фотоэлементы MOFB, клавиатура MOTB, считыватель MOMB, ключ MOSE.

С лампой WLT

На WL1024C ставится лампа WLT — как проблесковая, подсветка или сумеречное освещение.

Частые вопросы

Чем WL1024 отличается от WL1024C?

WL1024C несёт блок управления с радиоприёмником OXI и питается от 230 В, WL1024 — без блока, питание 24 В.

Какой максимальный угол открывания?

110° при расстоянии E от 300 мм, 90° с укороченным рычагом.

Есть ли резервное питание?

Да, аккумулятор PS424 (опция); также решение SOLEMYO.

Нюансы и грабли

Проверка по графику 1: если линии веса и ширины пересекаются в белой зоне, привод для этих ворот не подходит.
Скопление воды в каналах даёт конденсат в блоке управления.
Значения скорости в РЭ даны в «рад/с» — единица вызывает сомнения, брать по шильдику.
Не использовать в кислотной, солёной и взрывоопасной атмосфере; при низких температурах эффективность падает.
Привод без блока управления WL1024 работает только вместе с WL1024C: блок управления стоит на одном из двух приводов.
