WIDE S, WIDE M, WIDE L — электромеханические дорожные шлагбаумы

Шлагбаумы с двигателем 24 В и блоком управления WIA20 для жилых, общественных и производственных объектов. Три корпуса (S, M, L), стрела от 3 до 3+4 м, исполнения на 220-230 В и 120 В.

Модели семейства

WIDE S (WIDES, WIDESI; /V1)Малый корпус, стрела 3 м, номинальный момент 100 Нм.

Питание	220-230 В, 50/60 Гц (версии /V1 — 120 В)
Мощность и ток	до 300 Вт; до 1 А (у /V1 — 2 А)
Минимальное время открытия	4 с
Номинальный момент	100 Нм
Циклов в час	100 при номинальном моменте
Размеры и вес	280x178x1000h мм; 40 кг
Стрела	3 м

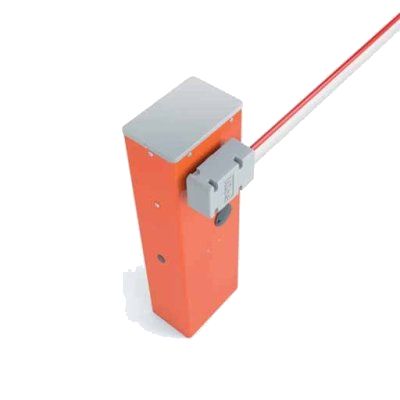

WIDE M (WIDEM, WIDEMI, WIDEMS; /V1)Средний корпус, стрела 4 м (в том числе шарнирная), номинальный момент 140 Нм, до 300 циклов в час.

Питание	220-230 В, 50/60 Гц (версии /V1 — 120 В)
Мощность и ток	до 300 Вт; до 1,1 А (у /V1 — 2,2 А)
Минимальное время открытия	3,5 с
Номинальный момент	140 Нм
Циклов в час	300 при номинальном моменте
Размеры и вес	320x205x1000h мм; 46 кг
Стрела	4 м; шарнирная стрела 4 м (решётка 2 шт., подвижная опора 1 шт.)

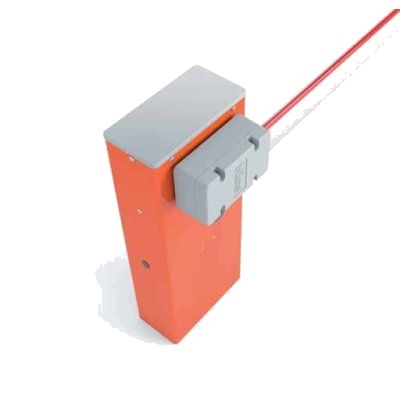

WIDE L (WIDEL, WIDELI, WIDELS; /V1)Большой корпус, стрелы 5 м, 3+3 м, 3+4 м, номинальный момент 200 Нм.

Питание	220-230 В, 50/60 Гц (версии /V1 — 120 В)
Мощность и ток	до 360 Вт; до 1,2 А (у /V1 — 2,4 А)
Минимальное время открытия	5 с
Номинальный момент	200 Нм
Циклов в час	200 при номинальном моменте
Размеры и вес	420x205x1030h мм; 54 кг
Стрела	5 м; составные 3+3 м, 3+4 м (решётка 2 шт. у 5 м и 3+3 м, подвижная опора 1 шт. у 5 м и 3+3 м)

Как это работает и подключается

Электромеханический привод с двигателем 24 В; блок управления работает с устройствами системы Nice.
Без сети стрелу разблокируют и двигают вручную; буферная батарея PS324 (опция) даёт часть манёвров в первые часы без сети.
Настройка триммерами и микровыключателями; ток в режиме ожидания 8 mA при 24 В.
Выходы: питание вспомогательных устройств 24 В до 200 мА (16-33 В); «Фототест» 24 В до 100 мА (подключать только фотоэлементы Nice); Flash — одно мигающее устройство ML24 или ML24T (лампа до 25 Вт); подсветка — лампа 24 В, макс. 10 Вт; OGI — индикатор 24 В, макс. 10 Вт.
Вход «Alt» конфигурируется (НЗ, НР, 8k2, 4k1), по умолчанию НЗ; входы «Пошаговый», «Открытие», «Закрытие» — нормально разомкнутые; разъём SM под приёмники SMXI, SMXIS, OXI или OXIT; антенна 50 Ом, RG58.
Аксессуары по Таблице 1 РЭ: резиновая накладка и подсветка — для всех стрел; шарнирное соединение — для стрел 3 м (S) и 4 м (M); шарнирная стрела — только в варианте 4 м (WIDE M); решётка: 1 шт. у стрелы 3 м, 2 шт. у шарнирной 4 м, 5 м и 3+3 м; подвижная опора 1 шт. у шарнирной 4 м, 5 м и 3+3 м.

Монтаж

Выбирайте корпус по длине стрелы и набору аксессуаров по Таблице 1 РЭ; не все принадлежности подходят к каждой стреле.
Перед подключением сверьтесь с типом питания: версии /V1 — 120 В, остальные 220-230 В.
К выходу «Фототест» подключайте только фотоэлементы Nice.

Примеры

Въезд на жилую территорию

WIDE S или M со стрелой 3 или 4 м, фотоэлементы через выход «Фототест», сигнальная лампа ML24 или ML24T.

Широкий проезд

WIDE L со стрелой 5 м или составной 3+3 м или 3+4 м; в Таблице 2 РЭ L не имеет шарнирной стрелы.

Частые вопросы

Какая степень защиты?

IP54, рабочая температура -20...+55 °C.

Какая резервная батарея?

Опциональное устройство PS324.

Чем отличаются S, M и L?

Размерами корпуса и весом (40, 46, 54 кг), номинальным моментом (100, 140, 200 Нм) и длиной стрелы.

Нюансы и грабли

Любое использование не по назначению РЭ считает неправильным и запрещённым.
Использование в коррозионной и потенциально взрывоопасной атмосфере не допускается.
На версиях /V1 потребляемый ток вдвое выше — защиту по току выбирайте с учётом этого.
Питание от солнечных панелей для версий /V1 отсутствует.
Принадлежность шести колонок стрел из Таблицы 1 корпусам S, M, L в извлечённом тексте не подписана. Принято по Таблице 2 (шарнирная стрела 15% и подвижная опора есть у WIDE M) и примеру расчёта РЭ «WIDE M с подвижной опорой, шарнирной стрелой»: S — 3 м; M — 4 м и шарнирная 4 м; L — 5 м, 3+3 м и 3+4 м. Сверьте по PDF.
Пружина балансировки у WIDE L зависит от длины стрелы: в РЭ схемы для «WIDE L < 7 м» и «WIDE L 7 м»; на M и L натяжение пружины ослабляют гайкой.
