WINGO WG4024, WG5024, WG4000, WG5000, WG3524HS — линейные приводы для распашных ворот
Линейные приводы с червячным редуктором для распашных ворот жилых помещений: 24 В DC или 230 В AC, внешний блок управления; WG3524HS — быстрый вариант 24 В.
Модели семейства
WG4024Двигатель 24 В, ход 320 мм. Управляется внешним блоком управления.
| Питание | 24 В |
| Потребление | максимальное 3,5 A, номинальное 2 A |
| Потребляемая мощность | максимальная 85 Вт, номинальная 50 Вт |
| Длина хода | 320 мм |
| Скорость без нагрузки / с нагрузкой | 0,018 м/с / 0,013 м/с |
| Толкающее усилие | максимальное 1500 Н, номинальное 500 Н |
| Размеры | 770 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 40 |
| Класс изоляции | A |
WG5024То же при длинном ходе: двигатель 24 В, ход 470 мм.
| Питание | 24 В |
| Потребление | максимальное 3,5 A, номинальное 2 A |
| Потребляемая мощность | максимальная 85 Вт, номинальная 50 Вт |
| Длина хода | 470 мм (англ. РЭ, ред. 2015 г.; в русском РЭ 2009 г. — 460 мм) |
| Скорость без нагрузки / с нагрузкой | 0,016 м/с / 0,012 м/с |
| Толкающее усилие | максимальное 1500 Н, номинальное 500 Н |
| Размеры | 920 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 40 |
| Класс изоляции | A |
WG4000Исполнение на 230 В, 50 Гц, ход 320 мм.
| Питание | 230 В, 50 Гц |
| Потребление | максимальное 1,5 A, номинальное 0,5 A |
| Потребляемая мощность | максимальная 200 Вт, номинальная 130 Вт |
| Длина хода | 320 мм |
| Скорость без нагрузки / с нагрузкой | 0,016 м/с / 0,012 м/с |
| Толкающее усилие | максимальное 1500 Н, номинальное 500 Н |
| Размеры | 770 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 30 |
| Класс изоляции | F |

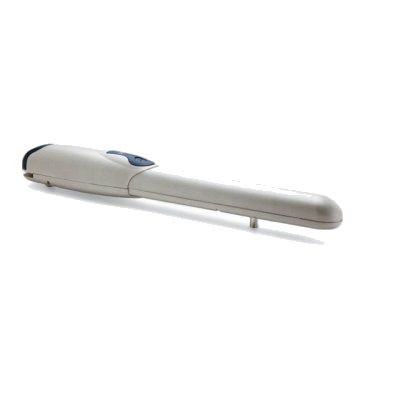

WG4000/V1Исполнение на 120 В, 60 Гц, ход 320 мм.
| Питание | 120 В, 60 Гц |
| Потребление | максимальное 1,5 A, номинальное 0,5 A |
| Потребляемая мощность | максимальная 200 Вт, номинальная 130 Вт |
| Длина хода | 320 мм |
| Скорость без нагрузки / с нагрузкой | 0,020 м/с / 0,015 м/с |
| Толкающее усилие | максимальное 1500 Н, номинальное 500 Н |
| Размеры | 770 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 30 |
| Класс изоляции | F |
WG5000Исполнение на 230 В, 50 Гц, ход 470 мм.
| Питание | 230 В, 50 Гц |
| Потребление | максимальное 1,5 A, номинальное 0,5 A |
| Потребляемая мощность | максимальная 200 Вт, номинальная 130 Вт |
| Длина хода | 470 мм (англ. РЭ, ред. 2015 г.; в русском РЭ 2009 г. — 460 мм) |
| Скорость без нагрузки / с нагрузкой | 0,013 м/с / 0,010 м/с |
| Толкающее усилие | максимальное 1700 Н, номинальное 600 Н |
| Размеры | 920 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 30 |
| Класс изоляции | F |
WG5000/V1Исполнение на 120 В, 60 Гц, ход 470 мм.
| Питание | 120 В, 60 Гц |
| Потребление | максимальное 2,5 A, номинальное 1 A |
| Потребляемая мощность | максимальная 200 Вт, номинальная 130 Вт |
| Длина хода | 470 мм (англ. РЭ, ред. 2015 г.; в русском РЭ 2009 г. — 460 мм) |
| Скорость без нагрузки / с нагрузкой | 0,016 м/с / 0,012 м/с |
| Толкающее усилие | максимальное 1700 Н, номинальное 600 Н |
| Размеры | 920 x 98 x 95 h мм |
| Вес | 6 кг |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 30 |
| Класс изоляции | F |

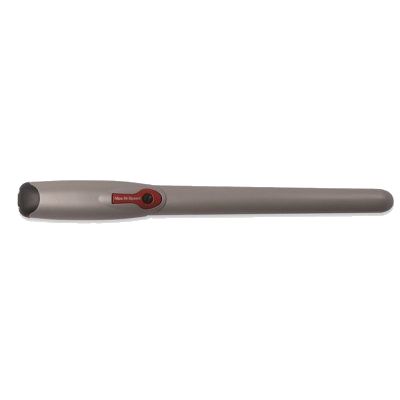

WG3524HSБыстрый вариант (high-speed): двигатель 24 В, ход 470 мм, скорость без нагрузки 0,040 м/с, усилие номинальное 650 Н. Управляется внешним блоком управления.
| Питание | 24 В (от блока управления) |
| Потребление | максимальное 5 A, номинальное 3 A |
| Потребляемая мощность | максимальная 120 Вт, номинальная 72 Вт |
| Длина хода | 470 мм |
| Скорость без нагрузки | 0,040 м/с |
| Толкающее усилие | максимальное 1500 Н, номинальное 650 Н |
| Степень защиты | IP 44 |
| Циклов в час при номинальном моменте | 30 |
| Класс изоляции | F |
| Размеры | 920 x 98 x 95 h мм |
| Вес | 6 кг |
Как это работает и подключается
- Привод — электромеханический, с двигателем 24 В постоянного или 230 В переменного тока (по модели) и червячным редуктором. Для управления нужен внешний блок управления.
- На случай отключения электроэнергии редукторный двигатель можно разблокировать и двигать створки вручную; в комплекте ключи для ручной разблокировки.
- Механический концевой выключатель задаёт положение остановки при открытии, отдельный ограничитель хода не нужен.
- Момент (усилие) регулируется блоком управления: устройств регулировки крутящего момента в комплект привода РЭ не включает.
Монтаж
- Перед монтажом проверьте размер и вес створки по Графику 1 РЭ и убедитесь, что привод подходит воротам; если не подходит — установку прекратить.
- Вручную проверьте ворота: усилие по всему ходу одинаковое, створка сбалансирована и остаётся неподвижной в любом положении.
- Положение заднего кронштейна определяют по Графику 2: размеры A и B должны быть примерно равны, по ним же определяется максимальный угол открытия. Кронштейн из комплекта длиной 150 мм; для особых условий есть PLA6.
- Передний кронштейн из комплекта приваривают на прочную часть створки (если нельзя — кронштейн PLA8, дополнительный аксессуар), на другой высоте, чем задний; размер D — 700 мм для WG4024, WG4000, WG4000/V1 и 850 мм для WG5024, WG5000, WG5000/V1 и WG3524HS. Значение E берут из Таблицы 1 по размеру A: например, при A = 100 мм E = 600 мм (D = 700) или 750 мм (D = 850).
- Заднюю гайку затягивают до упора и отпускают на 1/10 оборота, чтобы оставить минимальный зазор; винт переднего кронштейна затягивают полностью.
- К блоку управления привод подключают тремя проводами, только при отключенном питании; проверка подключения, направления вращения и настройки концевика — по руководству блока управления.
- Если на воротах есть калитка, нужна система управления, не дающая включиться двигателю при открытой калитке. Настенная панель управления — на высоте не менее 1,5 м от земли, в зоне видимости и вне доступа посторонних.
- Обслуживание не реже раза в полгода: осмотр на износ и коррозию, проверка затяжки винтов, смазка болта и червячного винта.
Примеры
Распашные ворота жилого объекта
Редукторный двигатель на каждую створку, блок управления отдельно; в типовой схеме РЭ к системе добавлены пара фотоэлементов, проблесковая лампа с антенной и переключатель с ключом или цифровой радиопереключатель.
Ворота, открывающиеся наружу
РЭ допускает такую установку: у заднего кронштейна может быть модель PLA6 (дополнительный аксессуар), а кабели питания двигателя меняют местами по сравнению со стандартной схемой.
Нужна скорость выше обычной
WG3524HS: скорость без нагрузки 0,040 м/с против 0,016 м/с у WG5024 при том же ходе 470 мм; ток выше — 5 A максимум.
Частые вопросы
Есть ли в приводе блок управления?
Нет. Привод — редукторный двигатель, управление — внешним блоком управления.
Какая степень защиты?
IP 44 для всех моделей ряда.
Какой ресурс?
Приблизительно от 80 000 до 250 000 циклов перемещения в зависимости от условий (вес и длина створки, ветер, сплошная створка, температура). Расчётный, не гарантирован.
Чем отличаются WG4000 и WG5000?
Длиной хода: 320 мм и 470 мм (в русском РЭ 2009 г. — 460 мм); у WG5000 выше максимальное толкающее усилие (1700 Н против 1500 Н).
Чем WG3524HS отличается от WG5024?
Тот же ход 470 мм и размеры, но скорость без нагрузки 0,040 м/с против 0,016 м/с и номинальное усилие 650 Н против 500 Н; ток выше — 5 A максимум, мощность 120 Вт максимум.
Нюансы и грабли
- Привод не исправляет плохую конструкцию ворот: РЭ прямо запрещает автоматизировать вручную открывающиеся ворота с ненадёжной или неправильно выполненной конструкцией.
- Для ворот, открывающихся наружу, забывают поменять местами кабели питания — привод будет вращаться не в ту сторону.
- Разблокированный двигатель должен позволять двигать створку усилием не более 390 Н (примерно 40 кг); иначе ищите причину в самих воротах.
- Частичный или временный ввод системы в эксплуатацию РЭ строго запрещает.
- Усилие при закрытии проверяют в соответствии с EN 12445; при необходимости уменьшают настройками блока управления.
- Технические данные в РЭ приведены при температуре окружающей среды 20 °C (±5 °C), рабочий диапазон от -20 °C до +50 °C.
- Ход привода в русском РЭ (издание 2009 года) указан 460 мм у WG5024, WG5000, WG5000/V1; в английском разделе актуальной редакции (2015 г.) — 470 мм, у WG3524HS тоже 470 мм. Разница 10 мм небольшая; для размеров в проекте берите 470 мм — с ним согласуется размер D = 850 в Таблице 1 (на 150 мм больше, чем 700 мм при ходе 320 мм).
- В английской таблице характеристик у WG3524HS ход записан «470 MM» (заглавные); это опечатка регистра, значение 470 мм.
- Проверить отсутствие мест защемления у фиксированных частей при полном открывании створки; при необходимости закрыть такие места.
Документация
- NICE — Приводы серии WINGO (rus), ISTWINGO-RU.4865
- NICE — WINGO 4024/5024/4000/5000/3524HS, Instructions and warnings (EN, ред. 2015 г.)
