NBLR-NVR-0402/0802/1602 — сетевые видеорегистраторы на 4, 8 и 16 каналов, с PoE и без
Линейка сетевых видеорегистраторов NBLR-NVR на 4, 8 или 16 IP-каналов; версии с PoE-портами (0402/0802/1602) и без них (0402L/0802L/1602L), Ultra265/H.265/H.264, доступ через Ivideon.
Модели семейства
NBLR-NVR-04024 канала, встроенный PoE-коммутатор на 4 порта.
| IP-каналы | 4 |
| PoE | 4×RJ45, до 30 Вт/порт, до 54 Вт суммарно, IEEE 802.3af/at |
| Входящий/исходящий поток | 80 / 64 Мбит/с |
| Разрешение записи | 4K/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 1 интерфейс, до 8ТБ на HDD |
| Питание | 48В пост. тока, ≤9 Вт (без HDD) |
| Габариты/вес | 260×240×47 мм, 1 кг (без HDD) |

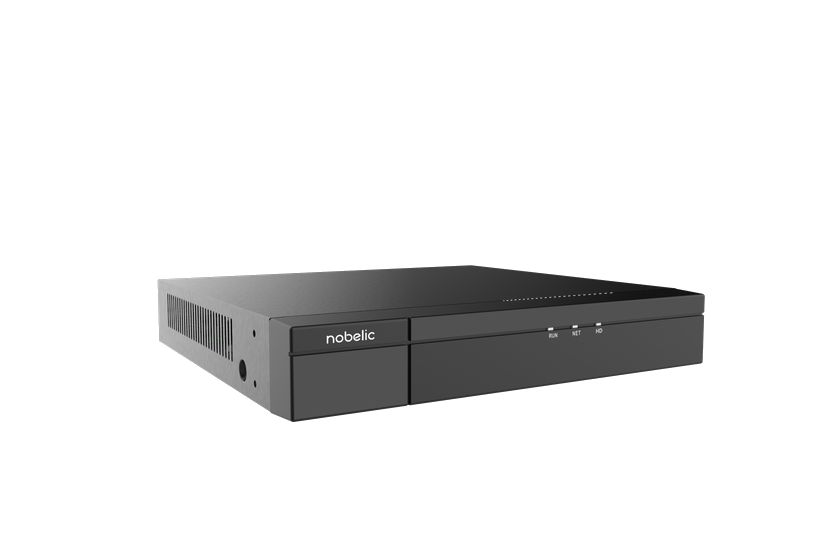

NBLR-NVR-0402L4 канала, без встроенного PoE (питание камер отдельно).
| IP-каналы | 4 |
| PoE | нет |
| Входящий/исходящий поток | 64 / 64 Мбит/с |
| Разрешение записи | 4K/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 1 интерфейс, до 8ТБ на HDD |
| Питание | 12В пост. тока, ≤8 Вт (без HDD) |
| Габариты/вес | 260×240×47 мм, 1,3 кг (без HDD) |
NBLR-NVR-08028 каналов, встроенный PoE-коммутатор на 8 портов.
| IP-каналы | 8 |
| PoE | 8×RJ45, до 30 Вт/порт, до 75 Вт суммарно, IEEE 802.3af/at |
| Входящий/исходящий поток | 80 / 64 Мбит/с |
| Разрешение записи | 4K/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 1 интерфейс, до 8ТБ на HDD |
| Питание | 52В пост. тока, ≤8 Вт (без HDD) |
| Габариты/вес | 260×240×47 мм, 1 кг (без HDD) |

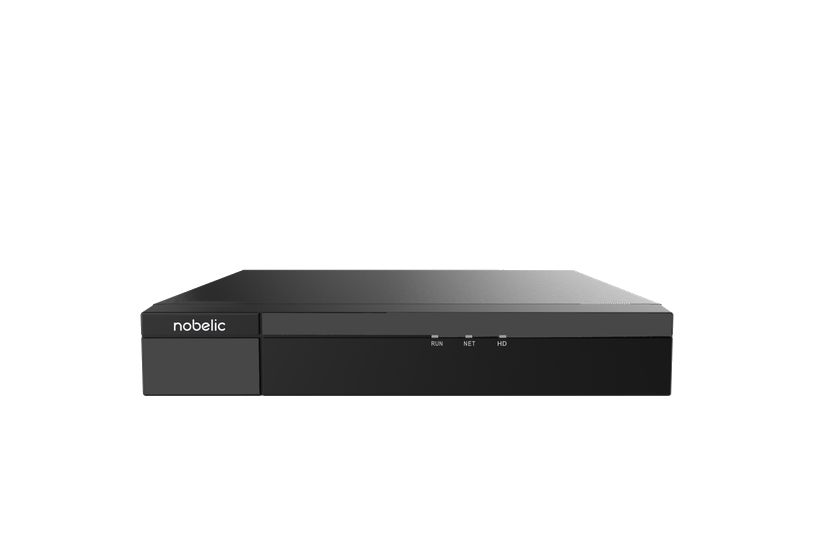

NBLR-NVR-0802L8 каналов, без встроенного PoE.
| IP-каналы | 8 |
| PoE | нет |
| Входящий/исходящий поток | 64 / 64 Мбит/с |
| Разрешение записи | 4K/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 1 интерфейс, до 8ТБ на HDD |
| Питание | 12В пост. тока, ≤8 Вт (без HDD) |
| Габариты/вес | 260×240×47 мм, 1,3 кг (без HDD) |

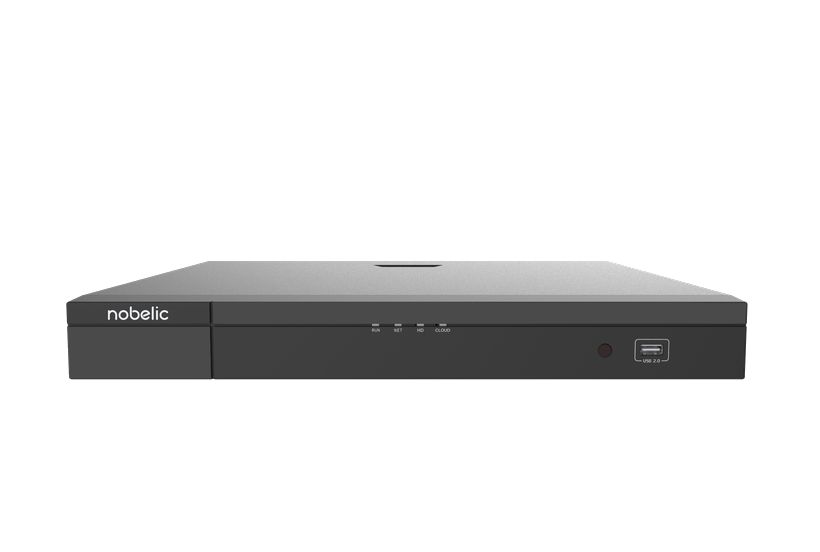

NBLR-NVR-160216 каналов, встроенный PoE-коммутатор на 16 портов, 2 SATA.
| IP-каналы | 16 |
| PoE | 16×RJ45, до 30 Вт/порт, до 240 Вт суммарно, IEEE 802.3af/at |
| Входящий/исходящий поток | 160 / 64 Мбит/с |
| Разрешение записи | 8MP/6MP/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 2 интерфейса, до 10ТБ на HDD |
| Питание | 100~240В переменного тока, ≤10 Вт (без HDD) |
| Габариты/вес | 380×315×53 мм, ≤2,6 кг (без HDD) |
NBLR-NVR-1602L16 каналов, без встроенного PoE, 1 SATA.
| IP-каналы | 16 |
| PoE | нет |
| Входящий/исходящий поток | 64 / 64 Мбит/с |
| Разрешение записи | 4K/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF |
| SATA | 1 интерфейс, до 8ТБ на HDD |
| Питание | 12В пост. тока, ≤8 Вт (без HDD) |
| Габариты/вес | 260×240×47 мм, ≤1,3 кг (без HDD) |
Как это работает и подключается
- Все модели поддерживают сжатие Ultra265/H.265/H.264 и профили ONVIF S, G, T.
- Видеоаналитика по спецификации: детекция лиц, движения, поперечных линий, звука, расфокусировки, изменения сцены, автослежение, оставленный/удалённый объект; поиск по лицу и поведению; подсчёт людей.
- HDMI и VGA работают одновременно у всех версий; USB-порты по спецификации — 1×USB2.0 + 1×USB3.0 на задней панели у 4/8-канальных моделей, а у NBLR-NVR-1602 — 1×USB2.0 на лицевой панели и 1×USB3.0 на задней.
Монтаж
- Модели без L (0402/0802/1602) — питание от 48/52В или 100~240В AC, раздают PoE 802.3af/at на все порты; модели L — питание 12В, PoE не раздают.
- SATA — по 1 интерфейсу до 8ТБ у всех моделей, кроме NBLR-NVR-1602 (2 интерфейса, до 10ТБ на диск).
- Условия эксплуатации по спецификации −10…+55 °C, влажность ≤90% RH без конденсации — во всех моделях линейки.
Примеры
Регистратор без отдельного PoE-коммутатора
Версии без литеры L (0402/0802/1602) по спецификации несут встроенный PoE-коммутатор на все каналы — отдельный PoE-свитч не нужен.
Регистратор с уже готовой PoE-сетью
Версии с литерой L питаются от 12В и не раздают PoE — подходят, если камеры уже подключены через существующий коммутатор.
Частые вопросы
В чём разница между NBLR-NVR-0402 и 0402L?
0402 раздаёт PoE на 4 порта (до 54 Вт суммарно, питание 48В), 0402L питается от 12В и PoE не раздаёт — по спецификациям обеих моделей.
Сколько дисков можно поставить?
1 SATA-диск до 8ТБ у большинства версий; у NBLR-NVR-1602 — 2 диска до 10ТБ каждый, по спецификации.
Какое максимальное разрешение записи у 16-канальной версии?
У NBLR-NVR-1602 — до 8MP по спецификации; у NBLR-NVR-1602L — до 4K/5MP.
Нюансы и грабли
- Не перепутать версии по питанию: 0402/0802 работают от 48/52В постоянного тока с PoE-портами, а их L-версии — от 12В без PoE; заказчику камеры тогда нужно питать отдельно.
- NBLR-NVR-1602 питается от 100~240В переменного тока — в отличие от остальной линейки на постоянном токе; сверить блок питания при замене.
- Суммарный бюджет PoE ограничен (54/75/240 Вт на всех портах) — при подборе камер с обогревом или PTZ сложить их мощность и сравнить с лимитом.
Документация
- Nobelic — Спецификация NBLR-NVR-0402
- Nobelic — Спецификация NBLR-NVR-0402L (вошло в эту карточку).
- Nobelic — Спецификация NBLR-NVR-0802 (вошло в эту карточку).
- Nobelic — Спецификация NBLR-NVR-0802L (вошло в эту карточку).
- Nobelic — Спецификация NBLR-NVR-1602 (вошло в эту карточку).
- Nobelic — Спецификация NBLR-NVR-1602L (вошло в эту карточку).
