BIT X | MASTER X — линейка IP-видеорегистраторов Novicam
Сетевые видеорегистраторы Novicam на 4–64 канала: от компактного NR1604X до NR4864X на четыре диска. Часть моделей (-P4/-P8) со встроенным PoE-коммутатором.
Модели семейства
NR1604X / NR1604X-P44-канальный регистратор на 1 диск; версия -P4 добавляет встроенный PoE-коммутатор.
| Каналы / запись | 4, до 6 Мп на канал |
| Диск | 1×SATA 3.5" до 10 Тб |
| Сеть | 1×RJ-45 10/100 Мбит, ONVIF |
| PoE (NR1604X-P4) | 4 порта, 40 Вт, IEEE 802.3af |
| Питание | DC 12 В, 0,4 А, 5 Вт (NR1604X); DC 48 В, 0,1 А, 15 Вт (NR1604X-P4), без HDD |
| Габариты | 254,5×43,9×224,4 мм |
| Температура | -10…+55 °C |

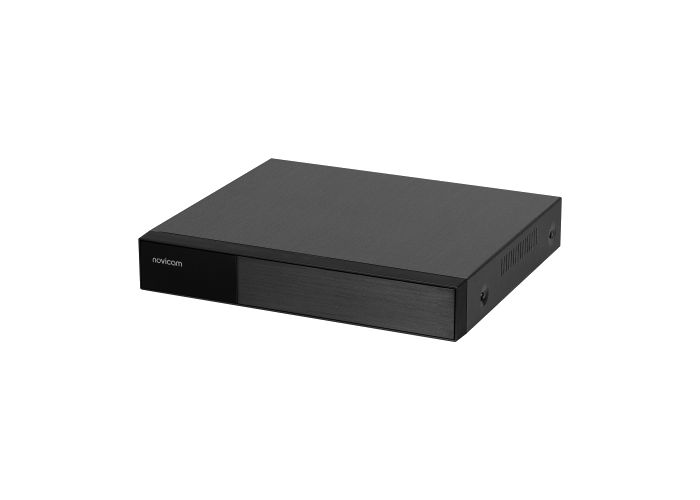

NR1608X / NR1608X-P88-канальный регистратор на 1 диск; версия -P8 со встроенным PoE-коммутатором.
| Каналы / запись | 8, до 6 Мп на канал |
| Диск | 1×SATA 3.5" до 10 Тб |
| PoE (NR1608X-P8) | 8 портов, 72 Вт, IEEE 802.3af |
| Питание | DC 12 В, 0,4 А, 5 Вт (NR1608X); DC 48 В, 0,1 А, 5 Вт (NR1608X-P8), без HDD |
| Габариты | 254,5×43,9×224,4 мм |
| Температура | -10…+55 °C |
NR1616X16-канальный регистратор на 1 диск; в таблице характеристик раздела PoE нет (в отличие от -P4/-P8).
| Каналы / запись | 16, до 6 Мп на канал |
| Диск | 1×SATA 3.5" до 10 Тб |
| Сеть | 1×RJ-45 10/100 Мбит, ONVIF |
| Питание | DC 12 В, 0,4 А, 5 Вт, без HDD |
| Габариты | 254,5×43,9×224,4 мм |
| Температура | -10…+55 °C |

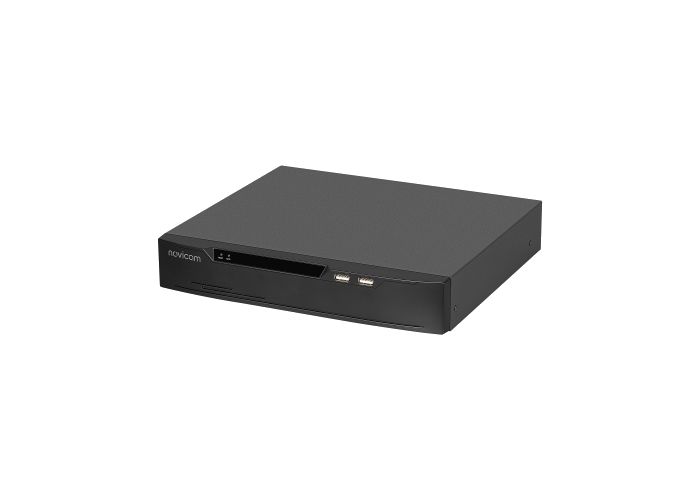

NR1808X8-канальный регистратор старшей линии на 1 диск с записью до 12 Мп на канал.
| Каналы / запись | 8, до 12 Мп на канал |
| Диск | 1×SATA 3.5" до 8 Тб |
| Тревога | 4 входа / 1 реле |
| Питание | DC 12 В, 0,83 А, 10 Вт, без HDD |
| Габариты | 255×47,5×235,1 мм |
| Температура | -10…+55 °C |

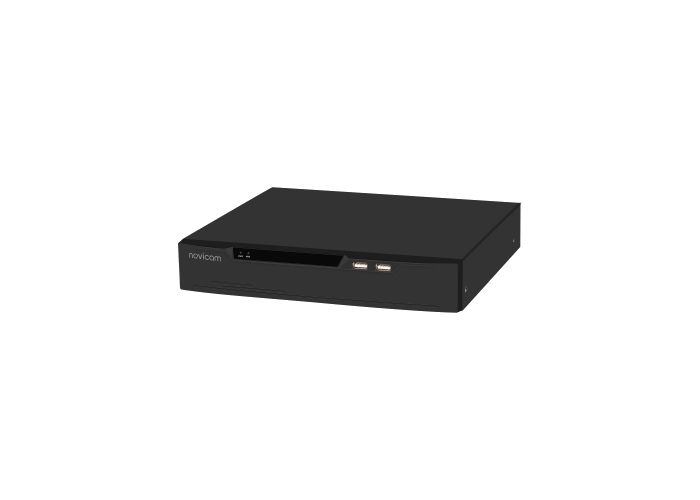

NR1808LX-P88-канальный регистратор со встроенным PoE-коммутатором на 8 портов (48 Вт); живой просмотр до 6 Мп, запись до 8 Мп на канал.
| Каналы / запись | 8, до 8 Мп на канал (3840×2160/6 Мп/5 Мп/4 Мп/1080p/720p, 25/30 к/с) |
| Живое видео | 1×6 Мп (3072×2048) + 4×1080p + 8×D1, 25/30 к/с |
| Диск | 1×SATA 3.5" до 8 Тб |
| PoE | 8 портов, 48 Вт, IEEE 802.3af, 10/100 Мбит на канал при длине кабеля до 100 м |
| Питание | DC 48 В, 0,1 А, 5 Вт, без HDD |
| Габариты | 255×47,5×235,1 мм |
| Температура | -10…+55 °C |

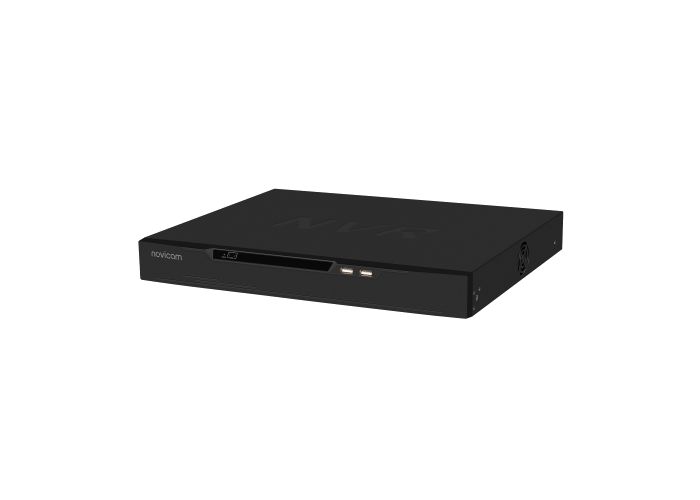

NR2816X / NR2832XРегистраторы на 1 диск: NR2816X на 16 каналов, NR2832X на 32 канала, запись до 12 Мп на канал.
| Каналы / запись | 16 (NR2816X) или 32 (NR2832X), до 12 Мп на канал |
| Диск | 1×SATA 3.5" до 8 Тб |
| Тревога | 8 входов / 1 реле |
| Питание | DC 12 В, 1,25 А, 15 Вт, без HDD |
| Габариты | 372×46,5×310,5 мм |
| Температура | -10…+55 °C |

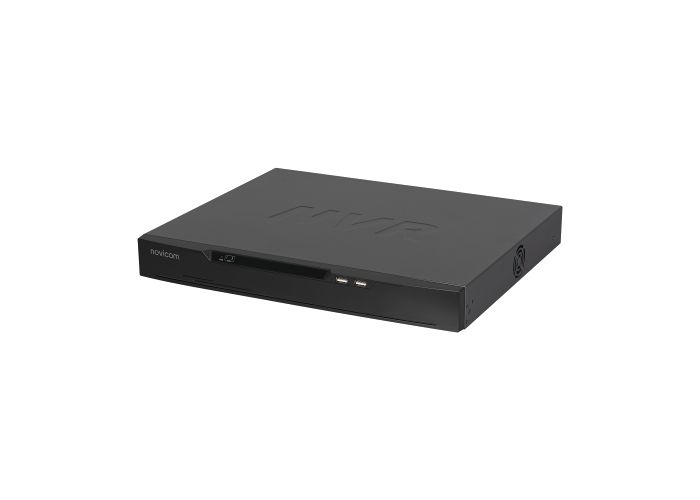

NR2816X-P16По названию — 16-канальная модель со встроенным PoE, но раздел спецификации в РЭ этого не подтверждает (см. pits): расхождение документации, характеристики проверять по паспорту конкретного экземпляра.
| Диск (по РЭ) | 1×SATA 3.5" до 8 Тб |
| Тревога (по РЭ) | 4 входа / 1 реле |
| Питание (по РЭ) | DC 12 В, 0,83 А, 10 Вт, без HDD |
| Габариты (по РЭ) | 255×47,5×235,1 мм |
| PoE | в РЭ раздел PoE для этой модели отсутствует |

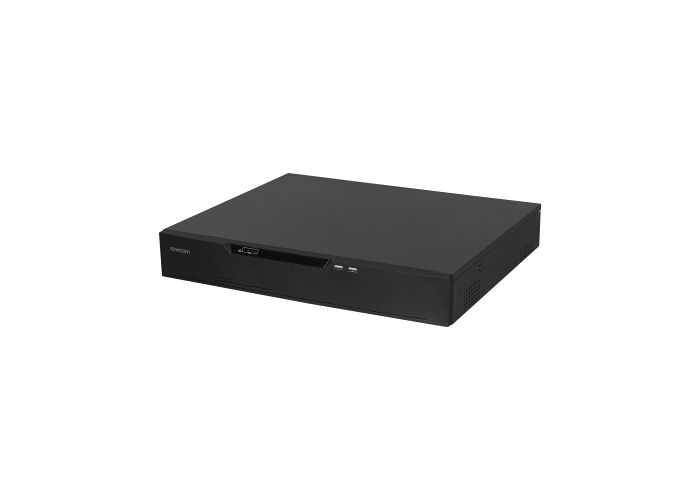

NR4832X / NR4864XСтаршие модели на 4 диска: NR4832X на 32 канала, NR4864X на 64 канала с записью до 12 Мп.
| Каналы / запись | 32 (NR4832X) или 64 (NR4864X), до 12 Мп на канал |
| Диск | 4×SATA 3.5" до 16 Тб каждый |
| Сеть | 2×RJ-45 10/100/1000 Мбит, ONVIF |
| USB | 2×USB 2.0, 1×USB 3.0 |
| RS-485 | есть |
| Тревога | 16 входов / 4 реле (NR4864X) |
| Размер (NR4864X) | 440×40×368,3 мм |
| Температура | -10…+55 °C |
Как это работает и подключается
- Регистраторы линейки работают с IP-камерами Novicam, поддерживают ONVIF, облачный сервис Novicam ULTRA CMS/UltraView, запись в H.265+/H.265/H.264+/H.264.
- Модели с суффиксом -P4/-P8 имеют встроенный PoE-коммутатор (IEEE 802.3af) — камеры получают питание прямо по сетевому кабелю от регистратора.
- По разделу спецификации РЭ на 1 диск (NR1604X…NR2832X) — до 8–10 Тб, на 4 диска (NR4832X/NR4864X) — до 16 Тб на каждый; передняя панель в этом же РЭ описывает NR2816X/NR2816X-P16/NR2832X как модели «на 2 диска», хотя их таблицы характеристик указывают только 1×SATA — расхождение внутри документа.
Монтаж
- Перед установкой жёсткого диска выключите питание регистратора; используйте рекомендованные производителем диски SATA для видеонаблюдения, а не обычные диски для ПК.
- На моделях с одним/двумя дисками диск крепится под верхней крышкой винтами через силиконовую прокладку; на моделях с четырьмя дисками — под кронштейном крепления (сначала диск рядом с вентилятором).
- После подключения кабеля данных и питания диска и до включения убедитесь, что дисплей подключён к HDMI или VGA.
Примеры
Компактный объект
NR1604X или NR1608X на 1 диск и 4/8 камер — в таблице характеристик обычных версий (без суффикса -P4/-P8) раздела PoE нет.
Объект с большим числом камер
NR2832X на 32 канала или NR4832X/NR4864X на 32/64 канала с четырьмя дисками — под растущий архив и десятки каналов.
Частые вопросы
Чем отличаются модели с суффиксом -P4/-P8 от обычных?
Встроенным PoE-коммутатором на 4 или 8 портов (IEEE 802.3af, 40 или 72 Вт) и питанием DC 48 В вместо DC 12 В.
Сколько каналов у самой старшей модели линейки?
NR4864X — 64 канала записи (до 12 Мп на канал), 4 диска SATA до 16 Тб каждый.
Нюансы и грабли
- Питание регистраторов с PoE (-P4/-P8) — DC 48 В, а не 12 В, как у обычных версий; спутать адаптеры нельзя.
- Если при первом включении регистратор не видит новый диск — его нужно отформатировать в меню регистратора, обычный диск для ПК не рекомендован производителем.
- Число входов/выходов тревоги и PoE-портов различается по модели — уточнять по конкретному обозначению, а не переносить с одной модели на другую.
- Раздел спецификации NR2816X-P16 в этом РЭ (1 диск до 8 Тб, 255×47,5×235,1 мм, DC 12 В/0,83 А/10 Вт, тревога 4/1, без раздела PoE) совпадает по прочитанным параметрам с NR1808X — похоже на ошибку вёрстки документа. Ни второй диск, ни 16 каналов, ни встроенный PoE для NR2816X-P16 в тексте не подтверждены; перед закупкой сверять характеристики по паспорту или сайту производителя.
- NR2816X и NR2832X по передней панели РЭ описаны как модели «на 2 диска», но их собственные таблицы характеристик указывают 1×SATA до 8 Тб — тоже расхождение внутри документа, число реальных отсеков под диск проверять по факту устройства.
- NR1604X/1608X/1616X: описание задней панели в этом РЭ перечисляет порт «PoE», но собственная таблица характеристик этих моделей раздела PoE не содержит (в отличие от -P4/-P8 с явными цифрами портов и мощности) — похоже на шаблонную строку описания панели, встроенный PoE-коммутатор не подтверждён.
- NR1808LX-P8 в РЭ прямо исключена (вместе с NR2832X и линией NR16××) из раздела распознавания лиц AI — эта функция у неё не заявлена, в отличие от прочих моделей линейки.
