FOCUS X | MAX X — гибридные видеорегистраторы Novicam на 4/8/16 каналов

Линейка гибридных DVR на 4, 8 или 16 аналоговых каналов TVI/CVI/AHD/CVBS с добавлением IP-камер; запись до 8 Мп на канал, H.265+, видеоархив до 16 Тб.

Гибридные видеорегистраторы Novicam FOCUS X | MAX X

Модели семейства

FR1104LX (v.3020V)4-канальный гибридный регистратор на 1 диск, младшая модель линейки.

Каналы	4×BNC (видеовход), гибридный режим 4 канала (TVI/CVI/AHD) + 2 IP
Запись	4×5 Мп lite 10 к/с \| 4 Мп lite 15 к/с \| 1080р 15 к/с + 2 IP 2 Мп 30 к/с; IP-режим: 6×2 Мп 30 к/с
Видеовыход	1×BNC (704×576), 1×VGA (1920×1080), 1×HDMI (1920×1080)
Диск	1×SATA 3.5" до 4 Тб
Сеть	1×RJ45 10/100 Мбит, ONVIF
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	255×44×225 мм
Температура	-10…+55 °C

FR1108X (v.3023V)8-канальный гибридный регистратор на 1 диск.

Каналы	8×BNC, гибридный режим 8 каналов + 4 IP
Запись	8×8 Мп lite 8 к/с \| 5 Мп 7 к/с \| 4 Мп 8 к/с \| 1080р 15 к/с + 4 IP 5 Мп 30 к/с; IP-режим: 12×5 Мп 30 к/с
Диск	1×SATA 3.5" до 8 Тб
Сеть	1×RJ45 10/100 Мбит, ONVIF, поддержка USB 3G-модема
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	255×44×225 мм
Температура	-10…+55 °C

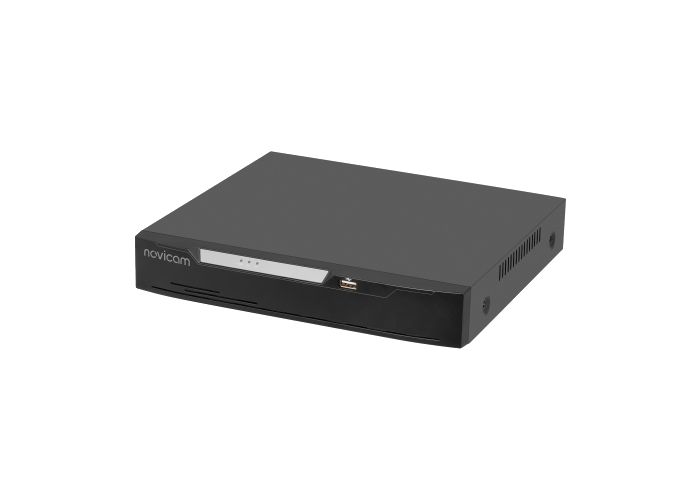

FR1108LX (v.3021V)Более ранняя аппаратная версия 8-канального регистратора; характеристики в РЭ совпадают с FR1108X (v.3023V).

Каналы	8×BNC, гибридный режим 8 каналов + 4 IP
Запись	8×8 Мп lite 8 к/с \| 5 Мп 7 к/с \| 4 Мп 8 к/с \| 1080р 15 к/с + 4 IP 5 Мп 30 к/с; IP-режим: 12×5 Мп 30 к/с
Диск	1×SATA 3.5" до 8 Тб
Сеть	1×RJ45 10/100 Мбит, ONVIF, поддержка USB 3G-модема; RS-485 «—»
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	255×44×225 мм
Температура	-10…+55 °C

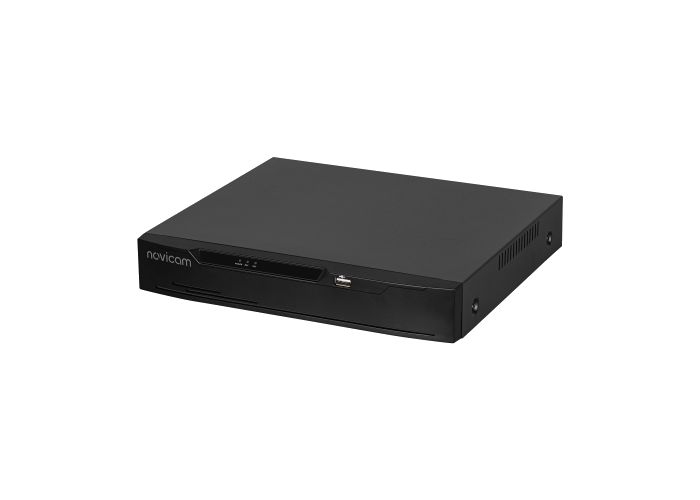

FR1116X (v.3024V)16-канальный гибридный регистратор на 1 диск.

Каналы	16×BNC, гибридный режим 16 каналов + 8 IP
Запись	16×8 Мп lite 8 к/с \| 5 Мп 7 к/с \| 4 Мп 8 к/с \| 1080р 15 к/с + 8 IP 1080p 30 к/с; IP-режим: 24×1080p 30 к/с
Диск	1×SATA 3.5" до 8 Тб
Сеть	1×RJ45 10/100 Мбит, ONVIF, поддержка USB 3G-модема
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	255×44×225 мм
Температура	-10…+55 °C

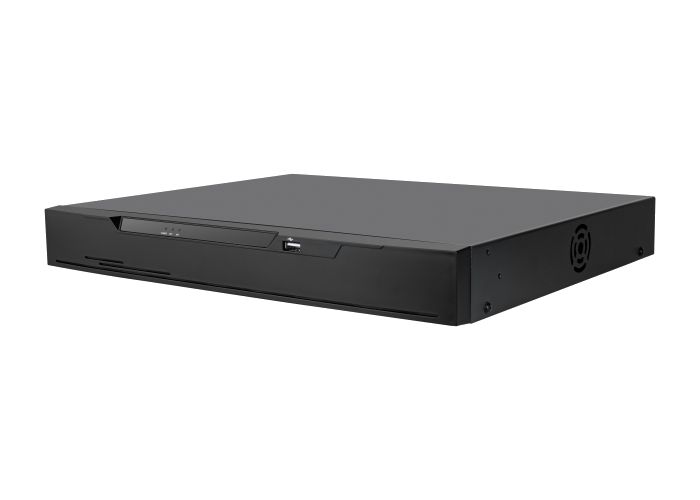

FR2116X (v.3031V)16-канальный гибридный регистратор на 2 диска, с RS-485.

Каналы	16×BNC, гибридный режим 16 каналов + 8 IP
Запись	16×8 Мп lite 8 к/с \| 5 Мп 7 к/с \| 4 Мп 8 к/с \| 1080р 15 к/с + 8 IP 1080p 30 к/с; IP-режим: 24×1080p 30 к/с
Диск	2×SATA 3.5" до 8 Тб каждый
Сеть	2×RJ45 10/100/1000 Мбит, ONVIF; RS-485 есть
Тревога	4 входа / 1 реле
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	350×50×305 мм
Температура	-10…+55 °C

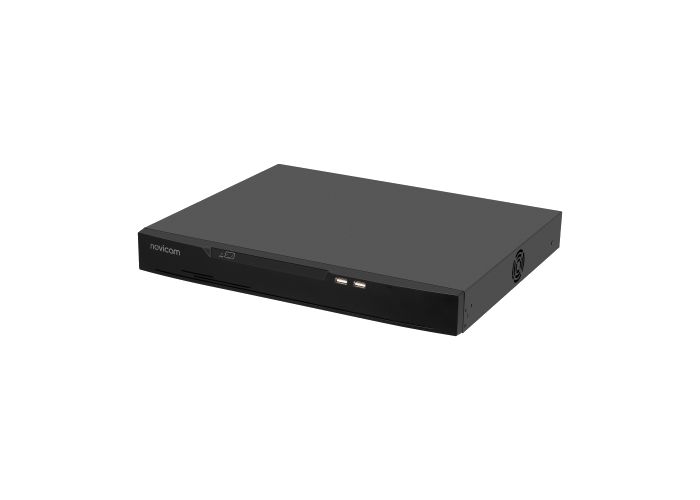

FR2216X (v.3041V)16-канальный гибридный регистратор на 2 диска с записью до 8 Мп, RS-485.

Каналы	16×BNC, гибридный режим 16 каналов + 8 IP
Запись	16×8 Мп 7 к/с \| 5 Мп 12 к/с \| 4 Мп 15 к/с \| 1080р + 8 IP 8 Мп 30 к/с; IP-режим: 24×8 Мп 30 к/с
Диск	2×SATA 3.5" до 8 Тб каждый
Сеть	1×RJ-45 10/100/1000 Мбит, ONVIF; RS-485 есть, поддержка USB 3G-модема
Тревога	8 входов / 1 реле
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	350×49×305 мм
Температура	-10…+55 °C

FR1208X (v.3040V)8-канальный гибридный регистратор на 1 диск с RS-485; в отличие от FR1108X/FR1108LX поддерживает более высокие ступени записи и не имеет отдельного BNC-видеовыхода.

Каналы	8×BNC, гибридный режим 8 каналов + 4 IP
Запись	8×8 Мп 7 к/с \| 5 Мп 12 к/с \| 4 Мп 15 к/с \| 1080р \| 720р \| 960H 30 к/с + 4 IP 5 Мп 30 к/с; IP-режим: 12×5 Мп 30 к/с
Видеовыход	1×VGA (1920×1080), 1×HDMI (3840×2160), зависимые VGA/HDMI (без отдельного BNC)
Диск	1×SATA 3.5" до 8 Тб
Сеть	1×RJ45 10/100 Мбит, ONVIF; RS-485 есть
Питание	DC 12 В, 1,25 А, 15 Вт (без HDD)
Габариты	255×45×244 мм
Температура	-10…+55 °C

Как это работает и подключается

Видеовходы — BNC 1.0 В p-p, 75 Ом с автоопределением формата (TVI/CVI/AHD/CVBS); запись в H.265+/H.265/H.264+/H.264.
Каждый регистратор одновременно принимает аналоговые камеры на BNC и добавляет несколько IP-камер — общий канальный ресурс указан в гибридном режиме.
Облачный доступ — Cloud P2P: Novicam ULTRA CMS (Windows 11/10) и Novicam UltraView (Android/iPhone).

Монтаж

Питание — внешний адаптер AC 100~240 В, 50/60 Гц в комплекте, регистратор потребляет DC 12 В (без HDD).
Диск SATA 3.5" — только рекомендованный производителем для систем видеонаблюдения; емкость выбирается под требования записи.
По таблице характеристик RS-485 явно указан только у FR2116X, FR2216X и FR1208X; для FR1104LX/1108X/1108LX/1116X таблица говорит «—», хотя схема задней панели FR1116X показывает контакты RS485 — сверяться с паспортом конкретного экземпляра.

Примеры

Модернизация аналоговой системы

Регистратор принимает TVI/CVI/AHD/CVBS-камеры на BNC-входах и добавляет несколько IP-каналов без замены всей проводки.

Чисто IP-режим

Те же регистраторы можно перевести в IP-режим — например FR2216X держит 24 канала по 8 Мп только с IP-камерами.

Частые вопросы

Можно ли подключить IP-камеры к этим регистраторам?

Да, все модели линейки гибридные: принимают аналоговые TVI/CVI/AHD/CVBS-камеры на BNC и одновременно несколько IP-камер, либо работают только с IP в чистом IP-режиме.

Сколько дисков поддерживает регистратор?

FR1104LX/1108X/1116X — один диск SATA до 8 Тб (у FR1104LX — до 4 Тб); FR2116X и FR2216X — два диска до 8 Тб каждый.

Нюансы и грабли

Каналы записи в гибридном режиме и в чистом IP-режиме — разные цифры (например, FR1116X: 16 аналоговых + 8 IP гибридно, либо 24×1080p только по IP); путать режимы нельзя.
У FR1104LX, FR1108X и FR1108LX таблица характеристик указывает RS-485 «—» (нет), у FR1208X — «Есть». У FR1116X та же таблица тоже говорит «—», но схема задней панели в РЭ (Рис. 5, модели FR1116LX/FR1116X) рисует контакты RS485 A/B — расхождение внутри одного документа; наличие RS-485 на конкретном экземпляре проверять по факту, а не по одному источнику.
У FR1104LX максимум записи — 5 Мп lite, у FR1108X/FR1108LX/FR1116X/FR2116X — 8 Мп lite, у FR1208X/FR2216X — 8 Мп без пометки lite; путать эти уровни при подборе камер не стоит.
Паспорт FR2216X на сайте производителя — для версии 3097V, а раздел спецификации в этом РЭ расписан для версии 3041V — цифры для конкретной поставленной версии могут отличаться от указанных здесь.
FR1108LX (v.3021V) — более ранняя аппаратная версия того же 8-канального регистратора: РЭ приводит для неё те же цифры, что и для FR1108X (v.3023V), кроме номера версии.
FR1116LX (v.3022V) упомянута в РЭ только на схеме задней панели (общий рисунок с FR1116X) — отдельной таблицы характеристик для неё в документе нет; характеристики уточнять по паспорту конкретного экземпляра.

Документация

Novicam — Руководство по установке, настройке и программированию видеорегистраторов FOCUS X | MAX X (разделы спецификации FR1108LX v.3021V и FR1208X v.3040V)
