HIT 22L / HIT 22ML — уличные шаровидные камеры 4в1 (TVI/AHD/CVI/CVBS)

Уличные камеры 4в1 в шаровидном корпусе, 2 Мп, объектив 2,8 мм, ИК-подсветка 30 м: HIT 22L без купольного колпака и микрофона (IP66), HIT 22ML — купольная, с микрофоном (IP67).

Мультиформатные видеокамеры Novicam HIT 22L / HIT 22ML

Модели семейства

HIT 22L (v.1161V)Шаровидная камера 4в1 без купольного колпака, 2 Мп; без встроенного микрофона, класс защиты IP66.

Матрица	1/3" 2 Мп CMOS с прогрессивным сканированием
Формат / разрешение	TVI/AHD/CVI до 2 Мп при 30 к/с; CVBS 960H при 25 к/с
Чувствительность	0,01 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2 Мп фиксированный с ИК-коррекцией, 2,8 мм; угол обзора по диагонали 102,9°, по горизонтали/вертикали 90,2°/49,6°
ИК-подсветка	SMART 30 м, длина волны 850 нм, ресурс 20000 часов
Защита / температура	IP66; -45…+60 °C
Размеры	Ø111×95 мм
Питание	DC 12 В ±10%, 0,33 А (ИК вкл.), 4 Вт

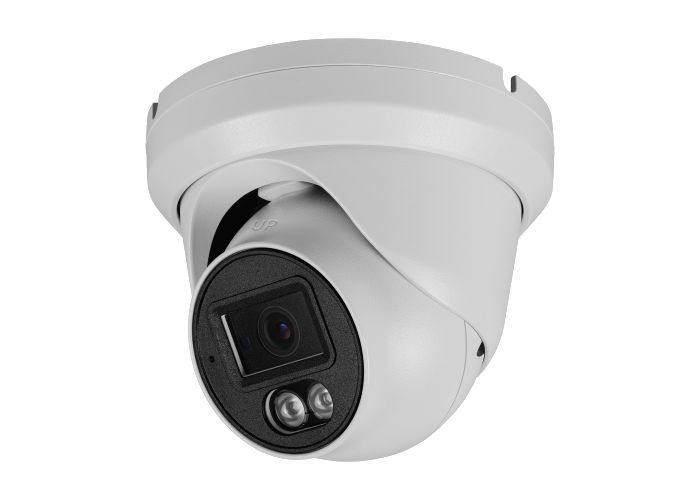

HIT 22ML (v.1166V)Купольная шаровидная камера 4в1, 2 Мп.

Матрица	1/3" 2 Мп CMOS с прогрессивным сканированием
Формат / разрешение	TVI/AHD/CVI до 2 Мп при 30 к/с; CVBS 960H при 25 к/с
Чувствительность	0,01 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2 Мп фиксированный с ИК-коррекцией, 2,8 мм; угол обзора по диагонали 97,4°, по горизонтали/вертикали 84,5°/48,5°
ИК-подсветка	SMART 30 м, длина волны 850 нм, ресурс 20000 часов
Защита / температура	IP67; -45…+60 °C
Размеры	Ø111×95 мм
Питание	DC 12 В ±10%, 0,33 А (ИК вкл.), 4 Вт

Как это работает и подключается

Камера работает в 4 форматах — TVI, AHD, CVI и аналоговый CVBS; выбор режима/разрешения — в OSD-меню (кнопки на джойстике или через регистратор).
Видеовыходы 1×BNC поддерживают до 2 Мп при 30 к/с (TVI/AHD/CVI) либо 960H при 25 к/с (CVBS); в камере есть встроенный микрофон.

Монтаж

Отсоедините основание камеры, наклейте установочный шаблон, просверлите отверстия под пластиковые анкеры, закрепите основание саморезами.
Кабель можно проложить сверху (через отверстие в поверхности) или сбоку (через боковой зазор в нижней части корпуса).
Направление обзора регулируется трёхосевым поворотом модуля камеры; после регулировки затянуть фиксирующую крышку.

Примеры

Потолочный монтаж на улице

Спецификация РЭ указывает тип камеры «уличная всепогодная», IP67, рабочий диапазон -45…+60 °C.

Частые вопросы

Какая максимальная дальность передачи видео?

До 500 м по коаксиальному кабелю RG6U либо до 100 м по витой паре UTP CAT5E, без дополнительного оборудования.

Нюансы и грабли

Процесс установки заявлен разным по моделям линейки HIT — регулировка вариофокального объектива (кольцо на корпусе) в HIT 22L и HIT 22ML не предусмотрена, объектив фиксированный.
HIT 22L и HIT 22ML отличаются купольным колпаком, встроенным микрофоном (есть только у HIT 22ML) и классом защиты (IP66 против IP67) — механически и электрически камеры одинаковы, угол обзора у HIT 22L шире.

Документация

Novicam — Руководство по установке, настройке и программированию мультиформатных видеокамер 4в1 серии HIT (спецификации HIT 22L v.1161V и HIT 22ML v.1166V)
