HIT 23L / HIT 23ML / HIT 28 — уличные камеры 4в1 в корпусе «пуля»
Уличные камеры 4в1 (TVI/AHD/CVI/CVBS) в корпусе «пуля»: HIT 23L и HIT 23ML — объектив 2,8 мм (корпус и класс защиты разные), HIT 28 — вариофокальный 2,8–12 мм.
Модели семейства
HIT 23L (v.1160V)Камера «пуля» 2 Мп с фиксированным объективом в компактном корпусе на монтажной площадке; без встроенного микрофона, класс защиты IP66.
| Матрица | 1/3" 2 Мп CMOS с прогрессивным сканированием |
| Формат / разрешение | TVI/AHD/CVI до 2 Мп при 30 к/с; CVBS 960H при 25 к/с |
| Чувствительность | 0,01 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2 Мп фиксированный с ИК-коррекцией, 2,8 мм; угол обзора по диагонали 102,9°, по горизонтали/вертикали 90,2°/49,6° |
| ИК-подсветка | SMART 30 м, длина волны 850 нм, ресурс 20000 часов |
| Защита / температура | IP66; -45…+60 °C |
| Размеры | 65,2×58,5×183,6 мм |
| Питание | DC 12 В ±10%, 0,33 А (ИК вкл.), 4 Вт |

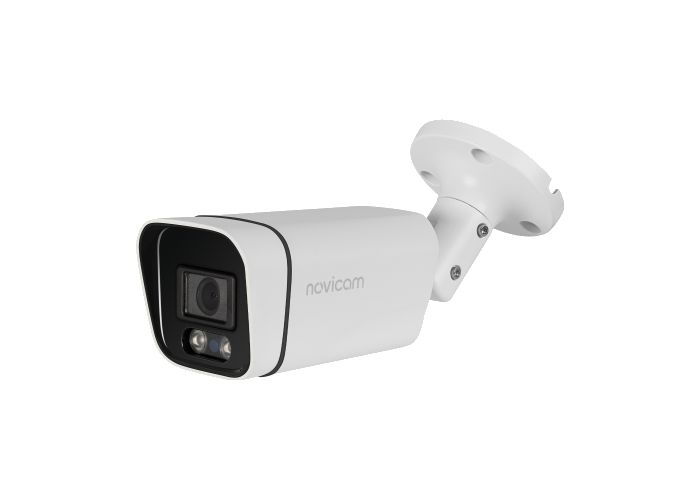

HIT 23ML (v.1167V)Камера «пуля» 2 Мп с фиксированным объективом.
| Матрица | 1/3" 2 Мп CMOS с прогрессивным сканированием |
| Формат / разрешение | TVI/AHD/CVI до 2 Мп при 30 к/с; CVBS 960H при 25 к/с |
| Чувствительность | 0,01 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2 Мп фиксированный с ИК-коррекцией, 2,8 мм; угол обзора по диагонали 97,4°, по горизонтали/вертикали 84,5°/48,5° |
| ИК-подсветка | SMART 30 м, длина волны 850 нм, ресурс 20000 часов |
| Защита / температура | IP67; -45…+60 °C |
| Размеры | Ø70×183,6 мм |
| Питание | DC 12 В ±10%, 0,33 А (ИК вкл.), 4 Вт |

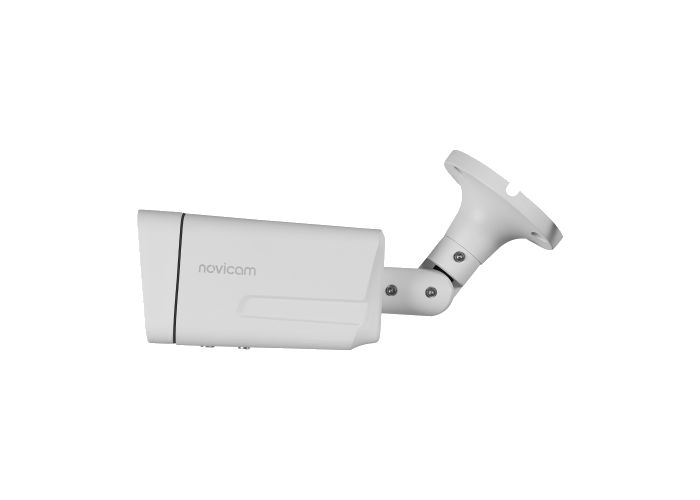

HIT 28 (v.1165V)Камера «пуля» 2 Мп с вариофокальным объективом, корпус крупнее, чем у HIT 23ML.
| Матрица | 1/3" 2 Мп CMOS с прогрессивным сканированием |
| Формат / разрешение | TVI/AHD/CVI до 2 Мп при 30 к/с; CVBS 960H при 25 к/с |
| Чувствительность | 0,01 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2 Мп вариофокальный с ИК-коррекцией, 2,8–12 мм; угол обзора по диагонали 109°~31°, по горизонтали/вертикали 96°~26,7°/51,5°~15° |
| ИК-подсветка | SMART 40 м, длина волны 850 нм, ресурс 20000 часов |
| Защита / температура | IP67; -45…+60 °C |
| Размеры | 78,9×232,77 мм |
| Питание | DC 12 В ±10%, 0,5 А (ИК вкл.), 6 Вт |
Как это работает и подключается
- Все камеры работают в 4 форматах — TVI, AHD, CVI и аналоговый CVBS; у HIT 28 выбор режима/разрешения — кнопкой-переключателем (удержание 5 с) либо через OSD-меню.
- У HIT 28 после ослабления винтов на корпусе и открытия крышки фокусное расстояние и угол обзора настраиваются вручную вращением кольца на корпусе.
Монтаж
- Камера в исполнении «пуля» монтируется на потолке или стене: на бетонной стене — через пластиковые анкеры, на деревянной — саморезами напрямую в кронштейн.
- Наклеить установочный шаблон, просверлить три или четыре отверстия (в зависимости от модели), подключить кабель питания и видеокабель.
- Направление обзора регулируется кронштейном с наклоном и поворотом; ослабить фиксирующий винт (или стопорное кольцо), навести камеру, затянуть обратно.
Примеры
Фиксированный угол обзора
HIT 23ML с объективом 2,8 мм — под известную дистанцию и зону контроля без донастройки на месте.
Подбор угла на объекте
HIT 28 с вариофокальным объективом 2,8–12 мм — зум и фокус крутятся кольцом на корпусе после монтажа.
Частые вопросы
Чем HIT 28 отличается от HIT 23ML?
Вариофокальным объективом 2,8–12 мм вместо фиксированного 2,8 мм, дальностью ИК-подсветки 40 м вместо 30 м и более крупным корпусом под узел зума.
Нюансы и грабли
- Размер корпуса у HIT 28 заметно больше HIT 23ML (78,9×232,77 мм против Ø70×183,6 мм); при замене одной модели на другую крепёжное место может не совпасть.
- Настройка зума/фокуса на HIT 28 — вручную вращением кольца после снятия крышки корпуса.
- HIT 23L отличается от HIT 23ML формой корпуса (плоское основание 65,2×58,5×183,6 мм против цилиндрического Ø70×183,6 мм), отсутствием микрофона и классом защиты (IP66 против IP67) — крепёж и посадочное место разные, хотя РЭ описывает установку обеих моделей в одном разделе.
