OPEN | LUX — уличные купольные шаровидные IP-камеры 2/4/5 Мп
Уличные IP-камеры в шаровидном корпусе, PoE, объектив 2,8 мм, ИК-подсветка 30 м, IP66: OPEN 22M (2 Мп) и 42M (4 Мп) без слота SD; LUX 22M (2 Мп) и 52M (5 Мп) со слотом MicroSD.
Модели семейства
OPEN 22M (v.1300V)Купольная шаровидная камера 2 Мп линейки OPEN; без слота SD-карты и без видимой подсветки (в отличие от LUX).
| Матрица | 1/2.8" 2 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 2 Мп (1920×1080) |
| Чувствительность | 0,1 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 2 Мп с ИК-коррекцией; угол обзора по диагонали 115°, горизонталь 101,2°, вертикаль 54,5° |
| Поток | основной 1080p/720p при 25 к/с; доп. D1/360p/CIF при 25 к/с; битрейт 128 Кбит/с — 4 Мбит/с |
| ИК-подсветка | 30 м, 850 нм, ресурс 20000 часов |
| Сеть | RJ-45 10/100 Мбит, ONVIF; встроенный микрофон; PoE IEEE 802.3af |
| Защита / температура | IP66; -35…+60 °C |
| Размеры | Ø110×97 мм |
| Питание | DC 12 В ±15%, 0,42 А (ИК вкл.), 4,5 Вт (или PoE) |

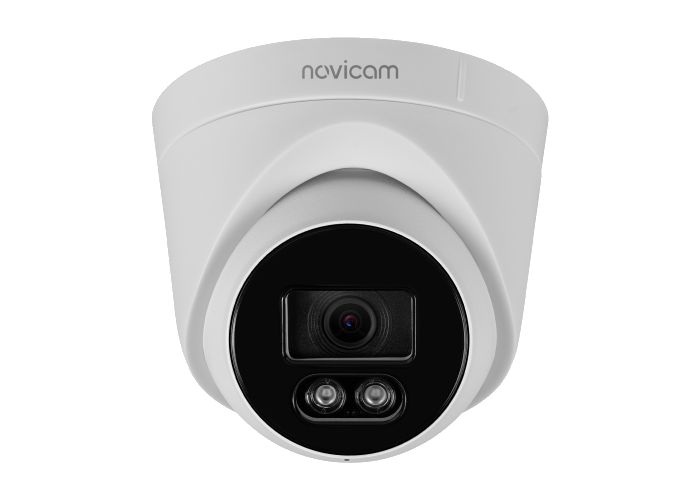

OPEN 42M (v.1320V)Купольная шаровидная камера 4 Мп линейки OPEN; без слота SD-карты и без видимой подсветки.
| Матрица | 1/3" 4 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 4 Мп |
| Чувствительность | 0,1 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 4 Мп с ИК-коррекцией; угол обзора по диагонали 112°, горизонталь 97,8°, вертикаль 54,9° |
| Поток | основной 4 Мп (2560×1440)/3 Мп/1080p/720p при 25 к/с; доп. D1/360p/CIF при 25 к/с; битрейт 128 Кбит/с — 6 Мбит/с |
| ИК-подсветка | 30 м, 850 нм, ресурс 20000 часов |
| Сеть | RJ-45 10/100 Мбит, ONVIF; встроенный микрофон; PoE IEEE 802.3af |
| Защита / температура | IP66; -35…+60 °C |
| Размеры | Ø110×97 мм |
| Питание | DC 12 В ±15%, 0,37 А (ИК вкл.), 4,5 Вт (или PoE) |

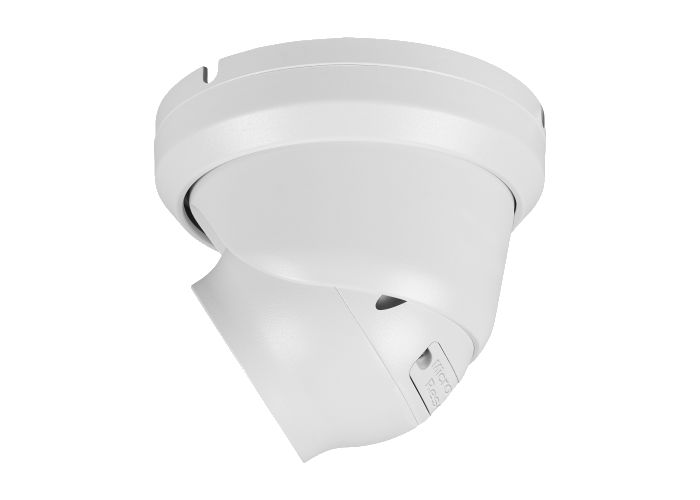

LUX 22M (v.1102V)Купольная шаровидная камера 2 Мп.
| Матрица | 1/2.8" 2 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 2 Мп (1920×1080) |
| Чувствительность | 0,1 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 2 Мп с ИК-коррекцией; угол обзора по диагонали 118°, горизонталь 104°, вертикаль 55,4° |
| Поток | основной 1080p/720p при 25 к/с; доп. D1/360p/CIF при 25 к/с |
| ИК / видимая подсветка | 30 м (ИК, 850 нм, ресурс 20000 ч); видимая 30 м по детекции человека |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / температура | IP66; -45…+55 °C |
| Размеры | Ø111×95 мм |
| Питание | DC 12 В ±15%, 0,38 А (ИК вкл.), 4,5 Вт (или PoE) |

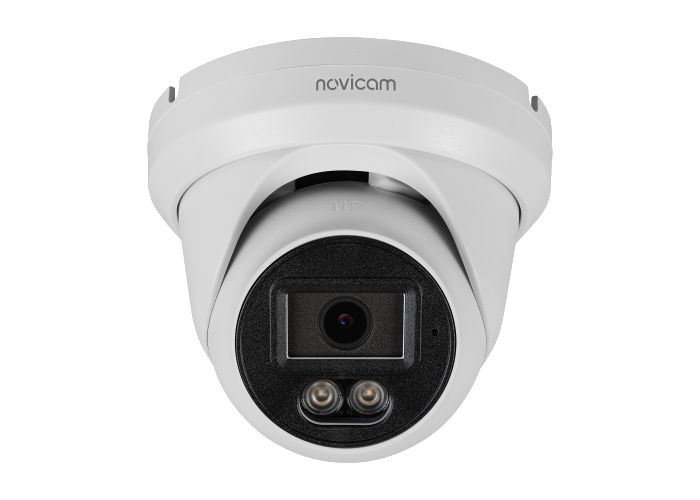

LUX 52M (v.1081V)Купольная шаровидная камера 5 Мп.
| Матрица | 1/3" 5 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 5 Мп |
| Чувствительность | 0,1 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 5 Мп с ИК-коррекцией; угол обзора по диагонали 105,6°, горизонталь 93,2°, вертикаль 50,2° |
| Поток | основной 5 Мп (2560×1920)/4 Мп/3 Мп/1080p/720p/D1 при 20 к/с; доп. 360p при 20 к/с |
| ИК / видимая подсветка | 30 м (ИК, 850 нм, ресурс 20000 ч); видимая 30 м по детекции человека |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / температура | IP66; -45…+55 °C |
| Размеры | Ø111×95 мм |
| Питание | DC 12 В ±15%, 0,38 А (ИК вкл.), 4,5 Вт (или PoE) |
Как это работает и подключается
- Питание — DC 12 В через герметичный разъём либо PoE (IEEE 802.3af) по тому же сетевому кабелю RJ-45.
- Встроенная видеоаналитика: детекция людей, детекция звука (LUX 22M/52M), вторжение в область, пересечение линии, смарт-движение.
- Запись — на карту MicroSD до 256 Гб в самой камере, либо по сети через ONVIF/RTSP на регистратор или NAS.
Монтаж
- Наклеить шаблон монтажа на потолок или стену, просверлить отверстия, вставить пластиковые дюбели, закрепить камеру саморезами.
- Ослабить фиксирующее кольцо, направить камеру трёхосевым вращением модуля (горизонталь, наклон, осевой поворот), затянуть кольцо обратно.
- Кабель можно проложить сверху через отверстие в установочной поверхности либо сбоку через боковой зазор в нижней части корпуса.
Примеры
Замена 2 Мп на 5 Мп в том же месте
LUX 22M и LUX 52M — один корпус и крепление, различаются матрицей, объективом и потоком под разрешение (у LUX 22M — 25 к/с и до 4 Мбит/с, у LUX 52M — 20 к/с и до 6 Мбит/с).
Частые вопросы
Чем отличаются LUX 22M и LUX 52M?
Матрицей, объективом и потоком: 2 Мп у LUX 22M (25 к/с, до 4 Мбит/с) против 5 Мп у LUX 52M (20 к/с, до 6 Мбит/с). Корпус, крепление, PoE и питание — одинаковые.
Можно ли записывать без регистратора?
Да, в камере есть слот MicroSD до 256 Гб для локальной записи — но только у моделей LUX, не у OPEN.
Чем OPEN 22M/42M отличаются от LUX 22M/52M?
У OPEN нет слота SD-карты, видимой подсветки и детекции звука; корпус, крепление и класс защиты IP66 — те же.
Нюансы и грабли
- SD-карта — только у моделей LUX (в отличие от параллельной линейки OPEN в том же РЭ); слот закрыт крышкой на винтах вместе с кнопкой сброса.
- Видимая подсветка активируется по детекции человека, а не постоянно — при настройке аналитики это стоит учитывать.
- У линейки OPEN нет ни слота SD-карты, ни видимой подсветки, ни детекции звука — набор функций проще, чем у LUX, при одинаковом корпусе и монтаже.
- РЭ монтирует OPEN 22M/42M и LUX 22M/52M в одном разделе установки — корпус и крепление общие, но карту MicroSD в OPEN-модели не вставить.
