OPEN | LUX — уличные IP-камеры «пуля» 2–5 Мп с PoE

Уличные IP-камеры «пуля» в металлическом корпусе, PoE IEEE 802.3af: OPEN 23M/43M и LUX 23 — 2/4 Мп, объектив 2,8 мм; LUX 53M — 5 Мп, 2,8 мм; LUX 58 — 5 Мп, вариофокал 2,7–13,5 мм.

IP-камеры Novicam OPEN 23M / OPEN 43M / LUX 23 / LUX 53M / LUX 58

Модели семейства

OPEN 23M (v.1301V)Камера «пуля» 2 Мп линейки OPEN; без слота SD-карты. В РЭ раздел габаритов и углов обзора для этой модели совпадает с купольной OPEN 22M — похоже на ошибку вёрстки документа, конкретные цифры угла обзора и размеров здесь не приводятся.

Матрица	1/2.8" 2 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	2 Мп (1920×1080)
Чувствительность	0,1 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм, 2 Мп с ИК-коррекцией, встроенное крепление М12
Поток	основной 1080p/720p при 25 к/с; доп. D1/360p/CIF при 25 к/с; битрейт 128 Кбит/с — 4 Мбит/с
ИК-подсветка	30 м, 850 нм, ресурс 20000 часов
Сеть	RJ-45 10/100 Мбит, ONVIF; встроенный микрофон; PoE IEEE 802.3af
Защита / температура	IP66; -35…+60 °C
Питание	DC 12 В ±15%, 0,42 А (ИК вкл.), 5 Вт (или PoE)

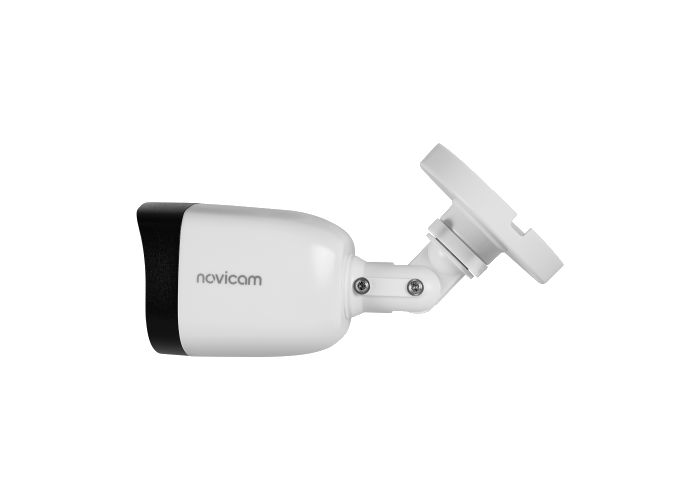

OPEN 43M (v.1321V)Камера «пуля» 4 Мп линейки OPEN; без слота SD-карты. В РЭ угол обзора для этой модели совпадает с купольной OPEN 42M — похоже на ошибку вёрстки документа, здесь не приводится; размеры корпуса собственные.

Матрица	1/3" 4 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	4 Мп
Чувствительность	0,1 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм, 4 Мп с ИК-коррекцией, встроенное крепление М12
Поток	основной 4 Мп (2560×1440)/3 Мп/1080p/720p при 25 к/с; доп. D1/360p/CIF при 25 к/с; битрейт 128 Кбит/с — 6 Мбит/с
ИК-подсветка	30 м, 850 нм, ресурс 20000 часов
Сеть	RJ-45 10/100 Мбит, ONVIF; встроенный микрофон; PoE IEEE 802.3af
Защита / температура	IP66; -35…+60 °C
Размеры	Ø70×162,2 мм
Питание	DC 12 В ±15%, 0,37 А (ИК вкл.), 4,5 Вт (или PoE)

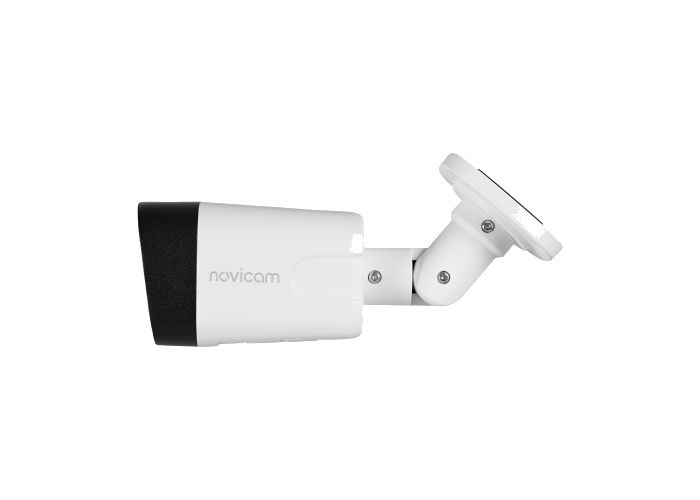

LUX 23 (v.1103V)Камера «пуля» 2 Мп с фиксированным объективом и PoE.

Матрица	1/2.8" 2 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	2 Мп (1920×1080)
Чувствительность	0,1 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм, 2 Мп с ИК-коррекцией; угол обзора по диагонали 118°, горизонталь 104°, вертикаль 55,4°
Поток	основной 1080p/720p при 25/30 к/с; доп. D1/360p/CIF при 25/30 к/с
ИК-подсветка	30 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / температура	IP67; -45…+55 °C
Размеры	81,9×66,26×66,17 мм (Д×Ш×В)
Питание	DC 12 В ±15%, 0,42 А (ИК вкл.), 5 Вт (или PoE)

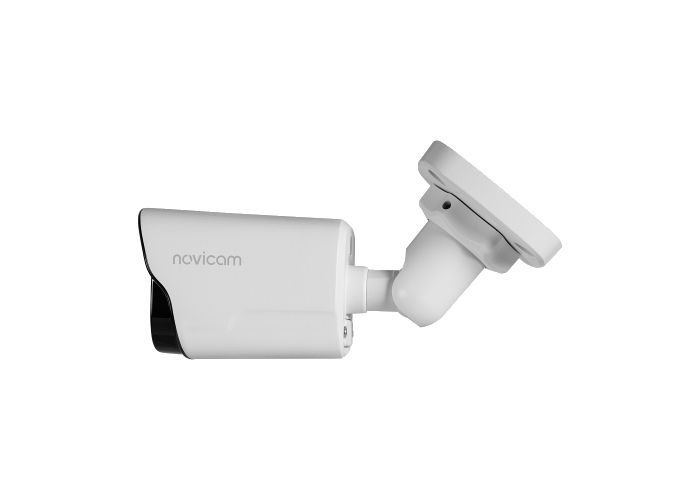

LUX 53M (v.1080V)Камера «пуля» 5 Мп с фиксированным объективом; корпус меньше, чем у LUX 58.

Матрица	1/3" 5 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	5 Мп
Формат сжатия	H.265, H.264, MJPEG / G.711A, G.711U, AAC, RAW_PCM
Объектив	2,8 мм, 5 Мп с ИК-коррекцией; угол обзора по диагонали 105,9°, горизонталь 93,2°, вертикаль 50,2°; крепление М12
ИК-подсветка	30 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / температура	IP67; -45…+55 °C
Размеры	64×64×154,5 мм
Питание	DC 12 В ±15%, 0,42 А (ИК вкл.), 5 Вт (или PoE)

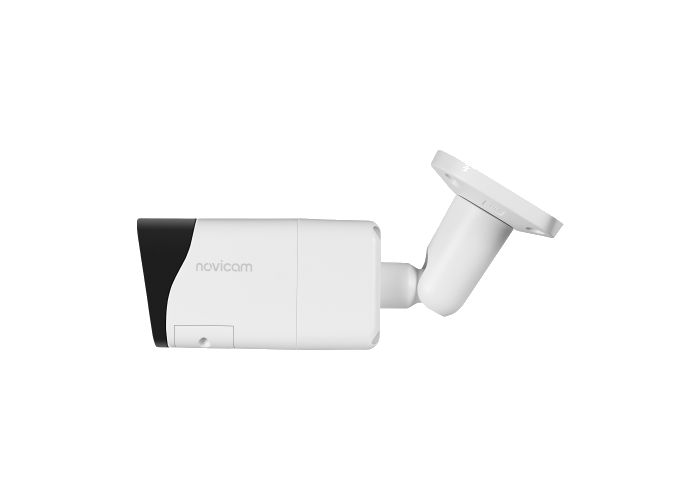

LUX 58 (v.1082V)Камера «пуля» 5 Мп с вариофокальным объективом 2,7–13,5 мм; корпус крупнее LUX 53M.

Матрица	1/3" 5 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	5 Мп
Объектив	2,7–13,5 мм вариофокальный, ×5 оптический зум, 5 Мп с ИК-коррекцией, фокусировка вручную; угол обзора по диагонали 109,9°~30,8°, горизонталь 96,6°~26,9°, вертикаль 52,5°~15,1°; крепление М14
ИК-подсветка	50 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / температура	IP67; -45…+55 °C
Размеры	80×80×232 мм
Питание	DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE)

Как это работает и подключается

Питание — DC 12 В через герметичный разъём либо PoE (IEEE 802.3af) по кабелю RJ-45.
Встроенная аналитика: детекция людей, вторжение в область, пересечение линии, смарт-движение.
Локальная запись на карту MicroSD до 256 Гб, либо по сети через ONVIF/RTSP на регистратор или NAS.

Монтаж

Осмотреть камеру после распаковки на предмет повреждений транспортировки, при обнаружении — сообщить производителю или дистрибьютору.
Наклеить установочный шаблон на потолок или стену, просверлить четыре отверстия по отметкам, вставить пластиковые анкеры, подключить кабель питания и видеокабель, закрепить камеру винтами.
Направление обзора регулируется кронштейном с наклоном и поворотом по плоскостям: ослабить фиксирующий винт (или стопорное кольцо), навести камеру, затянуть обратно.
Кабель можно проложить сверху через отверстие в установочной поверхности либо сбоку через боковой зазор в нижней части камеры.

Примеры

Периметр без силового кабеля

Питание и данные — по одному сетевому кабелю через PoE-коммутатор или PoE-регистратор.

Частые вопросы

Какая дальность ИК-подсветки у LUX 23?

30 м, длина волны 850 нм, заявленный ресурс работы ИК-подсветки — 20000 часов.

Чем LUX 58 отличается от LUX 53M?

Вариофокальным объективом 2,7–13,5 мм (×5 зум) вместо фиксированного 2,8 мм, дальностью ИК-подсветки 50 м вместо 30 м и заметно крупнее корпусом (80×80×232 мм против 64×64×154,5 мм).

Нюансы и грабли

Класс защиты корпуса у LUX 23/53M/58 — IP67, выше, чем у купольных LUX 22M/52M той же линейки (IP66); а у OPEN 23M/43M в этом же корпусе «пуля» — IP66, как у купольных OPEN; при подборе аналогов по защите путать эти цифры не стоит.
У OPEN 23M и OPEN 43M раздел РЭ с углом обзора объектива совпадает с их купольными парами OPEN 22M/42M — похоже на ошибку вёрстки документа, эти цифры для «пули» в карточке не приводятся. Размеры корпуса у OPEN 23M в РЭ тоже совпадают с OPEN 22M (Ø110×97 мм) — тоже, видимо, ошибка, размеры в карточке не приводятся; у OPEN 43M размеры собственные (Ø70×162,2 мм) и достоверны.
LUX 53M и LUX 58 — разные габариты корпуса под один и тот же слот PoE/RJ-45 (64×64×154,5 мм у фиксированной 53M против 80×80×232 мм у вариофокальной 58); заменить одну на другую без проверки крепёжного места нельзя.
У OPEN-моделей нет слота SD-карты (как и в линейке OPEN 22M/42M) — только сетевая запись.

Документация

Novicam — Руководство по установке, настройке и программированию IP-видеокамер OPEN|LUX (спецификации OPEN 23M v.1301V, OPEN 43M v.1321V, LUX 23 v.1103V, LUX 53M v.1080V и LUX 58 v.1082V)
