LUX 43X | 48X | 53MX | 58X, ULTRA 53S | 58S — уличные IP-камеры «пуля» 4/5 Мп с PoE

Уличные IP-камеры «пуля» в металле, PoE 802.3af, IP67: 43X, 53MX, ULTRA 53S — объектив 2,8 мм; 48X, 58X, ULTRA 58S — моторизированный 2,7–13,5 мм. Монтаж всех шести — в одном разделе РЭ.

IP-камеры Novicam LUX 43X / LUX 48X / LUX 53MX / LUX 58X / ULTRA 53S / ULTRA 58S

Модели семейства

LUX 43X (v.1040V)Камера «пуля» 4 Мп с фиксированным объективом. Угол обзора объектива в РЭ совпадает с купольной LUX 42MX того же семейства — похоже на ошибку вёрстки документа, в карточке не приводится.

Матрица	1/2.7" 4 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	4 Мп (2560×1920)
Чувствительность	0,03 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм фиксированный с ИК-коррекцией; крепление М12
ИК-подсветка	40 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / условия	IP67; влажность не более 90%; -45…+55 °C
Размеры	64×64×187,6 мм
Питание	DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE)

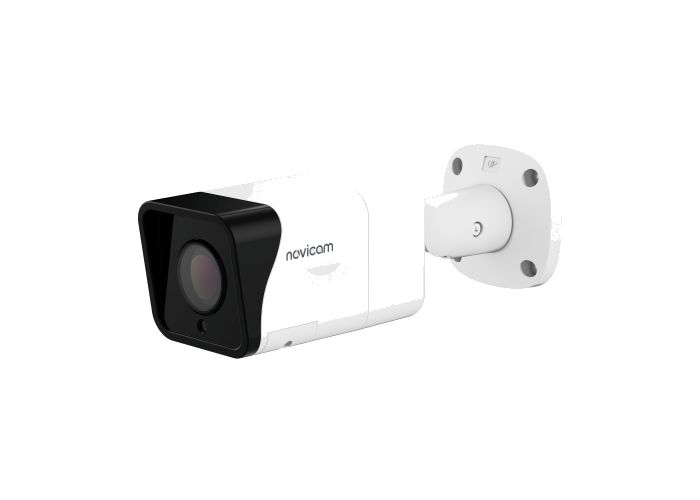

LUX 48X (v.1042V)Камера «пуля» 4 Мп с моторизированным вариообъективом. Угол обзора объектива в РЭ совпадает с купольной LUX 47MX — в карточке не приводится.

Матрица	1/2.7" 4 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	4 Мп (2560×1920)
Чувствительность	0,03 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,7–13,5 мм моторизированный с ИК-коррекцией; ручной поворот 0–360°, наклон 0–90°/360°; крепление М14
ИК-подсветка	50 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / условия	IP67; влажность не более 90%; -45…+55 °C
Размеры	80×80×232 мм
Питание	DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE)

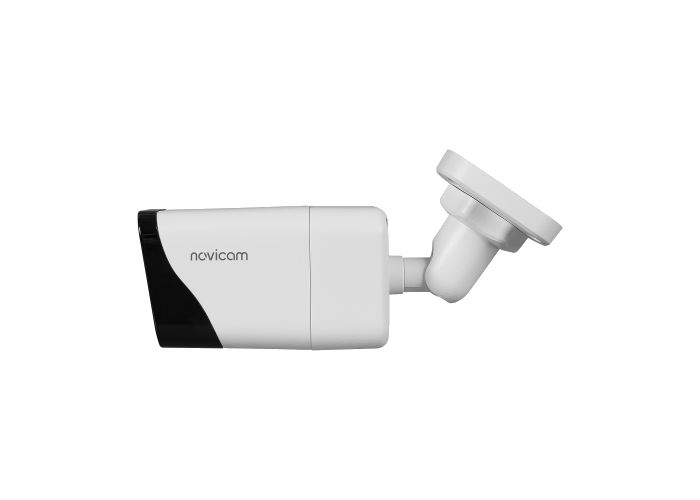

LUX 53MX (v.1046V)Камера «пуля» 5 Мп с фиксированным объективом; собственный угол обзора отличается от купольной LUX 52MX.

Матрица	1/2.7" 5 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	5 Мп
Чувствительность	0,01 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм фиксированный с ИК-коррекцией; угол обзора по диагонали 119,6°, горизонталь/вертикаль 105,5°/56,3°; крепление М12
ИК-подсветка	40 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF/SDK/CGI; встроенный микрофон; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Условия	влажность не более 90%; -45…+55 °C
Размеры	64×64×187,6 мм
Питание	DC 12 В ±15%, 0,47 А (ИК вкл.), 5,6 Вт (или PoE)

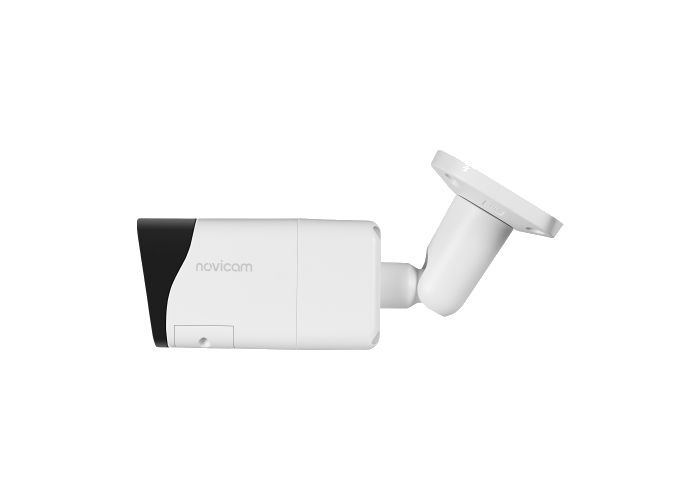

LUX 58X (v.1049V)Камера «пуля» 5 Мп с моторизированным вариообъективом. Угол обзора объектива в РЭ совпадает с купольной LUX 57MX — в карточке не приводится.

Матрица	1/2.7" 5 Мп CMOS с прогрессивным сканированием
Максимальное разрешение	5 Мп
Объектив	2,7–13,5 мм моторизированный с ИК-коррекцией; ручной поворот 0–360°, наклон 0–90°/360°; крепление М14
ИК-подсветка	50 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; PoE IEEE 802.3af
Защита / условия	IP67; влажность не более 90%; -45…+55 °C
Размеры	80×80×232 мм
Питание	DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE)

ULTRA 53S (v.1001V)Камера «пуля» 5 Мп с фиксированным объективом и тревожным входом/выходом. Угол обзора объектива в РЭ совпадает с купольной ULTRA 52M — в карточке не приводится.

Матрица	1/2.8" 5 Мп CMOS IMX335 с прогрессивным сканированием
Максимальное разрешение	5 Мп
Чувствительность	0,03 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,8 мм фиксированный с ИК-коррекцией; крепление М12
ИК-подсветка	40 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF; 1 RCA аудиовход, 1 RCA аудиовыход; слот MicroSD до 256 Гб; тревожный вход/выход 1/1; PoE IEEE 802.3af (3 класс)
Защита / условия	IP67; -45…+55 °C
Размеры	64×64×187,6 мм
Питание	DC 12 В ±15%, 0,54 А (ИК вкл.), 6,5 Вт (или PoE)

ULTRA 58S (v.1003V)Камера «пуля» 5 Мп с моторизированным вариообъективом и тревожным входом/выходом. Угол обзора объектива в РЭ совпадает с купольной ULTRA 57M — в карточке не приводится.

Матрица	1/2.8" 5 Мп CMOS IMX335 с прогрессивным сканированием
Максимальное разрешение	5 Мп
Чувствительность	0,03 люкс (цвет), 0 люкс (ИК вкл.)
Объектив	2,7–13,5 мм моторизированный с ИК-коррекцией; крепление М14
ИК-подсветка	50 м, 850 нм, ресурс 20000 часов
Сеть / карта памяти	RJ-45 10/100 Мбит, ONVIF; 1 RCA аудиовход, 1 RCA аудиовыход; слот MicroSD до 256 Гб; тревожный вход/выход 1/1; PoE IEEE 802.3af (3 класс)
Защита / условия	IP67; -45…+55 °C
Размеры	80×80×232 мм
Питание	DC 12 В ±15%, 0,59 А (ИК вкл.), 7 Вт (или PoE)

Как это работает и подключается

Питание — DC 12 В через кабель питания либо PoE IEEE 802.3af по сетевому кабелю Ethernet; модели ULTRA — 3 класс PoE.
Локальная запись на карту MicroSD до 256 Гб во всех моделях; ULTRA 53S/58S дополнительно имеют линейный аудиовход/выход (1 RCA) и тревожный вход/выход.
У моторизированных моделей (48X, 58X) зум и фокус меняются дистанционно через веб-интерфейс или CMS, а не вручную кольцом.

Монтаж

РЭ описывает установку всех шести моделей (43X/48X/53MX/58X, ULTRA 53S/58S) в одном общем разделе — крепление и разметка отверстий общие для линейки.
Камера крепится кронштейном с регулировкой наклона и поворота; у 48X и 43X РЭ дополнительно приводит диапазон ручного поворота/наклона модуля.
Кабель — через кронштейн или боковой ввод в зависимости от исполнения; перед установкой проверить комплектность анкеров и герметичных вводов.

Примеры

Периметр с фиксированным углом

LUX 43X/53MX или ULTRA 53S — фиксированный объектив 2,8 мм под заранее известную дистанцию и зону контроля.

Подбор угла на объекте

LUX 48X/58X или ULTRA 58S — моторизированный вариообъектив 2,7–13,5 мм, зум и фокус настраиваются дистанционно через веб-интерфейс.

Частые вопросы

Чем ULTRA 53S/58S отличаются от LUX 53MX/58X?

Тревожным входом/выходом (1/1) и линейным аудиовходом/выходом (1 RCA) в дополнение к общей электронике и корпусу; PoE у ULTRA-моделей 3 класса.

Какая максимальная дальность ИК-подсветки в линейке?

40 м у моделей с фиксированным объективом (43X, 53MX, ULTRA 53S), 50 м у моторизированных (48X, 58X, ULTRA 58S).

Нюансы и грабли

В этом РЭ угол обзора объектива для нескольких моделей «пуля» (43X, 48X, 58X, ULTRA 53S, ULTRA 58S) в тексте совпадает с их купольными парами (LUX 42MX/47MX/57MX, ULTRA 52M/57M) — похоже на ошибку вёрстки; в карточке эти цифры не приводятся, кроме LUX 53MX, у которой угол обзора собственный и отличается от купольной LUX 52MX.
Габариты корпуса различаются заметно: 64×64×187,6 мм у моделей с фиксированным объективом (43X/53MX/ULTRA 53S) против 80×80×232 мм у моторизированных (48X/58X/ULTRA 58S) — крепёжное место не совпадает при замене одной на другую.
У LUX 53MX в этом РЭ нет отдельной строки «Климатическая защита» (IP), хотя температура и влажность приведены — заявлять точный класс IP для этой модели по данному тексту нельзя, уточнять по паспорту.

Документация

Novicam — Руководство по установке, настройке и программированию IP-видеокамер серий LUX | ULTRA (спецификации LUX 43X v.1040V, LUX 48X v.1042V, LUX 53MX v.1046V, LUX 58X v.1049V, ULTRA 53S v.1001V, ULTRA 58S v.1003V).
