LUX 47MX | LUX 57MX | ULTRA 57M — купольные шаровидные IP-камеры 4/5 Мп с моторизированным объективом
Уличные IP-камеры в шаровидном корпусе, моторизированный объектив 2,7–13,5 мм, PoE, IP66: LUX 47MX — 4 Мп, LUX 57MX и ULTRA 57M — 5 Мп. Монтаж трёх — отдельно от LUX 42MX/52MX/ULTRA 52M.
Модели семейства
LUX 47MX (v.1043V)Купольная шаровидная камера 4 Мп с моторизированным вариообъективом.
| Матрица | 1/2.7" 4 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 4 Мп (2560×1920) |
| Чувствительность | 0,03 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,7–13,5 мм моторизированный с ИК-коррекцией; угол обзора по диагонали 109,2°–34,4°, горизонталь 95,8°–30°, вертикаль 52,5°–16,9°; ручной поворот 0–355°, наклон 0–80°/360°; крепление М14 |
| Поток | основной 4 Мп (2560×1440)/1080p/720p при 25 к/с; доп. и третий поток — D1/VGA/CIF/QVGA при 25 к/с |
| ИК-подсветка | 50 м, 850 нм, ресурс 20000 часов |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; встроенный микрофон; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / условия | IP66; влажность не более 90%; -45…+55 °C |
| Размеры | Ø140×119,2 мм |
| Питание | DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE) |

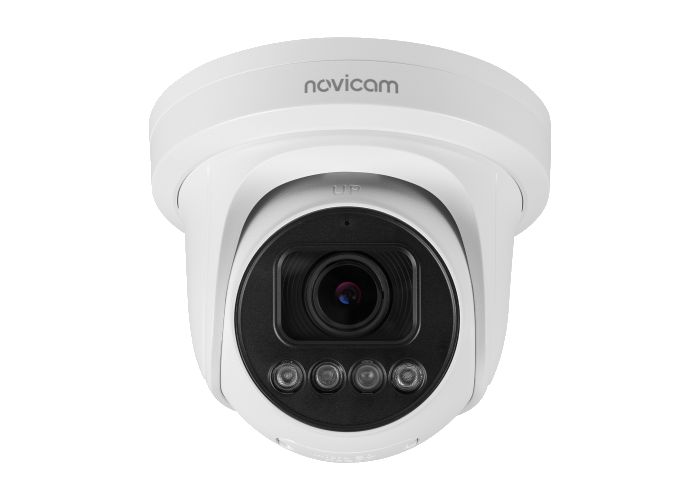

LUX 57MX (v.1048V)Купольная шаровидная камера 5 Мп с моторизированным вариообъективом.
| Матрица | 1/2.7" 5 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 5 Мп |
| Объектив | 2,7–13,5 мм моторизированный с ИК-коррекцией; угол обзора по диагонали 115,8°–37,9°, горизонталь/вертикаль 102,3°–33,1°/54,3°–18,5°; крепление М14 |
| ИК-подсветка | 50 м, 850 нм, ресурс 20000 часов |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; встроенный микрофон; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / условия | IP66; влажность не более 90%; -45…+55 °C |
| Размеры | Ø140×119,2 мм |
| Питание | DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE) |
ULTRA 57M (v.1004V)Купольная шаровидная камера 5 Мп с моторизированным вариообъективом, дополнительно с тревожным входом/выходом.
| Матрица | 1/2.8" 5 Мп CMOS IMX335 с прогрессивным сканированием |
| Максимальное разрешение | 5 Мп |
| Чувствительность | 0,03 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,7–13,5 мм моторизированный с ИК-коррекцией; угол обзора по диагонали 108,9°–32,7°, горизонталь 87,5°–26°, вертикаль 64,8°–19,9°; крепление М14 |
| ИК-подсветка | 50 м, 850 нм, ресурс 20000 часов |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; встроенный микрофон, 1 RCA аудиовход/выход; слот MicroSD до 256 Гб; тревожный вход/выход 1/1; PoE IEEE 802.3af (3 класс) |
| Защита / условия | IP66; -45…+55 °C |
| Размеры | Ø140×119,2 мм |
| Питание | DC 12 В ±15%, 0,63 А (ИК вкл.), 7,5 Вт (или PoE) |
Как это работает и подключается
- Питание — DC 12 В через кабель питания либо PoE IEEE 802.3af по сетевому кабелю Ethernet.
- Объектив моторизированный: зум и фокус настраиваются через веб-интерфейс или CMS, а не вручную кольцом на корпусе.
- Направление обзора купольного модуля регулируется вручную (поворот, наклон, осевой разворот) до фиксации кольца.
Монтаж
- РЭ описывает установку LUX 47MX/57MX и ULTRA 57M в общем разделе, отдельном от разделов для фиксированных моделей LUX 42MX/52MX/ULTRA 52M — крепление и разметка отверстий свои.
- Кабель можно проложить сверху через отверстие в установочной поверхности либо сбоку через боковой паз основания камеры.
- После подключения к сети и настройки зума/фокуса через интерфейс камеры — зафиксировать декоративное кольцо купола.
Примеры
Замена разрешения в том же посадочном месте
LUX 47MX/57MX и ULTRA 57M — общий купольный корпус Ø140×119,2 мм и крепление М14, различаются матрицей: 4 Мп у 47MX, 5 Мп у 57MX/ULTRA 57M.
Подбор угла обзора после монтажа
Моторизированный объектив 2,7–13,5 мм меняет фокусное расстояние и угол обзора дистанционно, без вскрытия камеры.
Частые вопросы
Чем ULTRA 57M отличается от LUX 57MX?
Тревожным входом/выходом (1/1) и линейными аудиовходом/выходом (1 RCA) в дополнение к встроенному микрофону; корпус, крепление и объектив 2,7–13,5 мм — те же.
Можно ли настроить зум без разборки камеры?
Да, объектив моторизированный — зум и фокус меняются дистанционно через веб-интерфейс или CMS.
Нюансы и грабли
- Не путать с фиксированными LUX 42MX/52MX/ULTRA 52M того же семейства — у них другой раздел установки в РЭ и фиксированный объектив 2,8 мм без моторизации.
- Габариты корпуса (Ø140×119,2 мм) заметно больше, чем у фиксированных моделей (Ø118×94 мм) — крепёжное место и вырез под камеру не совпадают при замене одной на другую.
- У LUX 47MX/57MX и ULTRA 57M угол обзора существенно различается при одинаковом фокусном диапазоне объектива (2,7–13,5 мм) — цифры не переносить с одной модели на другую.
Документация
- Novicam — Руководство по установке, настройке и программированию IP-видеокамер серий LUX | ULTRA (спецификации LUX 47MX v.1043V, LUX 57MX v.1048V и ULTRA 57M v.1004V).
