LUX 42MX | LUX 52MX | ULTRA 52M — купольные шаровидные IP-камеры 4/5 Мп с PoE
Уличные IP-камеры в шаровидном корпусе, объектив 2,8 мм, ручной поворот модуля, PoE, IP66: LUX 42MX — 4 Мп, LUX 52MX и ULTRA 52M — 5 Мп. Все три монтируются в одном разделе РЭ.
Модели семейства
LUX 42MX (v.1041V)Купольная шаровидная камера 4 Мп с фиксированным объективом.
| Матрица | 1/2.7" 4 Мп CMOS с прогрессивным сканированием |
| Максимальное разрешение | 4 Мп (2560×1920) |
| Чувствительность | 0,03 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 4 Мп фиксированный с ИК-коррекцией; угол обзора по диагонали 111,2°, горизонталь/вертикаль 98°/52,5°; ручной поворот 0–355°, наклон 0–80°/360° |
| Поток | основной 4 Мп (2560×1440)/1080p/720p при 25 к/с; доп. и третий поток — D1/VGA/CIF/QVGA при 25 к/с |
| ИК-подсветка | 40 м, 850 нм, ресурс 2000 часов |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / условия | IP66; влажность не более 90%; -45…+55 °C |
| Размеры | Ø118×94 мм |
| Питание | DC 12 В ±15%, 0,4 А (ИК вкл.), 5,5 Вт (или PoE) |
LUX 52MX (v.1045V)Купольная шаровидная камера 5 Мп с фиксированным объективом.
| Матрица | 1/2.7" 5 Мп CMOS IMX335 с прогрессивным сканированием |
| Чувствительность | 0,01 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 5 Мп фиксированный с ИК-коррекцией; угол обзора по диагонали 126°, горизонталь/вертикаль 110,9°/60° |
| Поток | основной 5 Мп (2880×1620)/4 Мп/1080p/720p при 25 к/с; доп. и третий поток — D1/VGA/QVGA/CIF при 25 к/с |
| ИК / видимая подсветка | ИК 40 м (850 нм, ресурс 20000 ч); видимая подсветка 30 м |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; PoE IEEE 802.3af |
| Защита / условия | IP66; влажность не более 90%; -45…+55 °C |
| Размеры | Ø110×94 мм |
| Питание | DC 12 В ±15%, 0,42 А (ИК вкл.), 5 Вт (или PoE) |

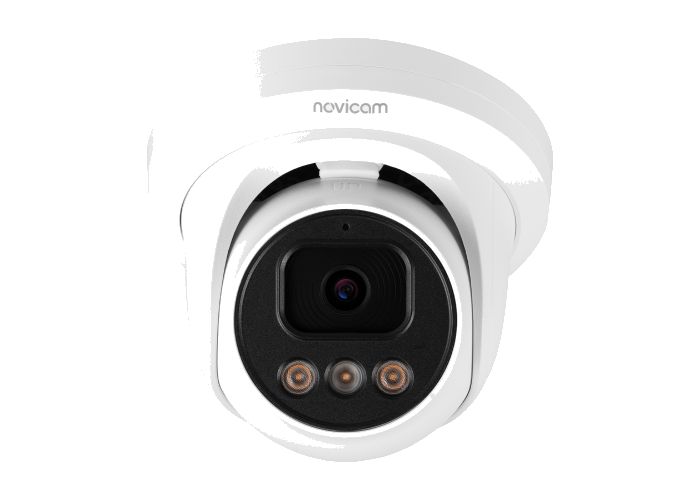

ULTRA 52M (v.1002V)Купольная антивандальная шаровидная камера 5 Мп с фиксированным объективом.
| Матрица | 1/2.8" 5 Мп CMOS IMX335 с прогрессивным сканированием |
| Максимальное разрешение | 5 Мп |
| Чувствительность | 0,03 люкс (цвет), 0 люкс (ИК вкл.) |
| Объектив | 2,8 мм, 5 Мп фиксированный с ИК-коррекцией; угол обзора по диагонали 116°, горизонталь 93,4°, вертикаль 69,1°; крепление М12 |
| ИК-подсветка | 40 м, 850 нм, ресурс 20000 часов |
| Сеть / карта памяти | RJ-45 10/100 Мбит, ONVIF/SDK/CGI; слот MicroSD до 256 Гб; тревожный вход/выход 1/1; PoE IEEE 802.3af (3 класс) |
| Защита / условия | IP66; -45…+55 °C |
| Размеры | Ø118×94 мм |
| Питание | DC 12 В ±15%, 0,5 А (ИК вкл.), 6 Вт (или PoE) |
Как это работает и подключается
- Питание — DC 12 В через кабель питания либо PoE по сетевому кабелю Ethernet.
- Кнопка сброса — удержание не менее 5 с восстанавливает исходные настройки.
- Слот MicroSD до 256 Гб — под крышкой, закрытой винтами.
Монтаж
- Снять декоративное кольцо, наклеить трафарет на потолок или стену, просверлить три отверстия, вставить пластиковые дюбели и закрепить камеру саморезами.
- Кабель можно проложить сверху через отверстие в установочной поверхности либо сбоку через боковой паз основания камеры.
- Подключить кабель камеры к сети, настроить направление обзора, затем закрепить декоративное кольцо обратно.
Примеры
Уличный объект без силовой линии
PoE IEEE 802.3af — питание и данные по одному кабелю RJ-45 до коммутатора или регистратора.
Частые вопросы
Какой класс защиты у LUX 52MX?
IP66, диапазон рабочих температур -45…+55 °C, относительная влажность не более 90%.
Есть ли встроенный микрофон?
Да, встроенный микрофон.
Чем отличаются LUX 42MX, LUX 52MX и ULTRA 52M?
Матрицей и разрешением: 4 Мп у LUX 42MX, 5 Мп у LUX 52MX и ULTRA 52M. Корпус, крепление, фиксированный объектив 2,8 мм и PoE — общие для всех трёх; ULTRA 52M дополнительно имеет тревожный вход/выход.
Нюансы и грабли
- Тип кабеля и разъёмов может отличаться по конкретной модели линейки LUX/ULTRA — РЭ общее на много моделей, сверяться с фактическим кабелем на камере.
- Видимая подсветка (30 м) у LUX 52MX отдельна от ИК-подсветки (40 м) — это два разных источника света, а не одно значение дальности; у LUX 42MX и ULTRA 52M раздел видимой подсветки в РЭ не приводится.
- У LUX 42MX ресурс ИК-подсветки в РЭ указан как 2000 часов — заметно меньше, чем у LUX 52MX и ULTRA 52M (20000 часов); похоже на опечатку в документе, но цифра приведена как есть, не исправлена.
- ULTRA 52M маркирована в РЭ как «купольная антивандальная» (в отличие от «уличная всепогодная» у LUX-моделей) — по установке она в одном разделе с LUX 42MX/52MX, но фактический класс механической защиты (антивандальность) в тексте не расписан отдельным IK-рейтингом.
Документация
- Novicam — Руководство по установке, настройке и программированию IP-видеокамер серий LUX | ULTRA (спецификации LUX 42MX v.1041V, LUX 52MX v.1045V и ULTRA 52M v.1002V)
