ВЗ-ЭГП — «Лавина-Комби» 100 и 170 л с взрывозащищённым пуском ЭГП: до 218 м², 2Ex d s IIС T3 Gc
Модули порошкового пожаротушения «Лавина-Комби»-100 и -170 с взрывозащищённым электрогазогенераторным пуском: УЗП-16ВЗ-М, 2Ех d s IIС Т3 Gc Х, тушение классов А, В, С и электро до 36 кВ.
Модели семейства
МППК(Н) Лавина-Комби-100-КД-1-БСГ-УХЛ2, вид пуска ЭГП(ВЗ) (МППК-100.11.02)модуль 100 л, 92 кг порошка, защищаемая площадь до 128 м², объём до 1000 м³
| Огнетушащая способность | класс В: защищаемая площадь до 128 м², объём до 1000 м³, максимальный ранг очага 233 — два очага; класс А: до 128 м² / 1000 м³ |
| ОТВ | огнетушащий порошок «Вексон-АВС 70 Модуль» ТУ 2149-238-10968286-2011; масса ОТВ 92±2 кг, остаток после срабатывания не более 5 % |
| Вытесняющий газ | воздух (водяных паров не более 0,06 % масс. при +20 °C); баллон сжатого газа 40–50 л, давление зарядки 13,5±0,5 МПа при (20±5) °C |
| Время действия / быстродействие | 1–15 с (КД-1, кратковременного действия) / не более 1 с (Б-1) |
| Электрический пуск (ЭГП) | ток 0,5–0,8 А; сопротивление цепи ЭГП 2,5–5,0 Ом; импульс не менее 0,4 с; напряжение 3,0–27,0 В; безопасный ток проверки ≤ 0,05 А (не более 5 мин), без ограничения времени ≤ 0,005 А |
| Давления | максимальное рабочее в корпусе 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа |
| Взрывозащита | 2Ех d s IIС Т3 Gc Х (УЗП-16ВЗ-М); корпус УЗП испытан гидравлически 2,5±0,1 МПа; кабель присоединён постоянно |
| Габариты, масса | не более 1550×550×750 мм (высота×длина×ширина); полная масса с ОТВ 230±10 кг |
| Климатика | УХЛ2 по ГОСТ 15150, эксплуатация от −50 до +50 °C; среда без агрессивных газов и паров |
| Надёжность | вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); срок службы 20 лет; ресурс не менее 20 срабатываний |

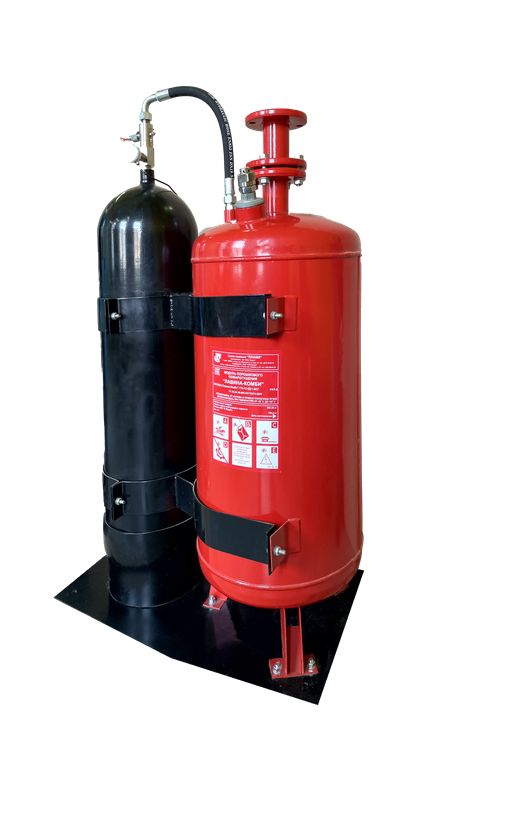

МППК(Н) Лавина-Комби-170-КД-1-БСГ-УХЛ2, вид пуска ЭГП(ВЗ) (МППК-170.12.02)модуль 170 л, 156 кг порошка, защищаемая площадь до 218 м², объём до 1700 м³
| Огнетушащая способность | класс В: защищаемая площадь до 218 м², объём до 1700 м³, максимальный ранг очага 233 — три очага; класс А: до 218 м² / 1700 м³ |
| ОТВ | огнетушащий порошок «Вексон-АВС 70 Модуль» ТУ 2149-238-10968286-2011; масса ОТВ 156±4 кг, остаток после срабатывания не более 5 % |
| Вытесняющий газ | воздух (водяных паров не более 0,06 % масс. при +20 °C); баллон сжатого газа 80–100 л, давление зарядки 13,5±0,5 МПа при (20±5) °C |
| Время действия / быстродействие | 1–15 с (КД-1) / не более 1 с (Б-1) |
| Электрический пуск (ЭГП) | ток 0,5–0,8 А; сопротивление цепи ЭГП 2,5–5,0 Ом; импульс не менее 0,4 с; напряжение 3,0–27,0 В; безопасный ток проверки ≤ 0,05 А (не более 5 мин), без ограничения времени ≤ 0,005 А |
| Давления | максимальное рабочее в корпусе 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа по табл. 1 (в п. 4.1.5 РЭ указано 2,0–2,5 МПа); мембрана баллона DN8 — 17,5–21,5 МПа |
| Взрывозащита | 2Ех d s IIС Т3 Gc Х; монтаж по главе 7.3 ПУЭ и ГОСТ 30852.13-2002 |
| Габариты, масса | не более 1850×750×750 мм; полная масса с ОТВ 380±20 кг |
| Климатика | УХЛ2 по ГОСТ 15150, эксплуатация от −50 до +50 °C |
| Надёжность | вероятность безотказной работы 0,95; срок службы 20 лет; ресурс не менее 20 срабатываний |
Как это работает и подключается
- Устройство: корпус-сосуд с огнетушащим порошком и баллон вытесняющего газа с устройством запорно-пусковым УЗП-16ВЗ-М на общей платформе; корпус соединён с УЗП трубопроводом-РВД, на верхнем днище — засыпная горловина с крышкой. Подводящий трубопровод стыкуется к фланцу (1-50-16 Ст.20 у «100», 1-65-16 Ст.20 у «170», ГОСТ 12820-80).
- Срабатывание: при пожаре электрический импульс поступает на УЗП-16ВЗ-М, газогенерирующий (электровоспламенительный) элемент срабатывает; вытесняющий газ из баллона через УЗП по РВД поступает в корпус с порошком, и газопорошковая смесь через пусковой узел идёт в подводящий трубопровод и далее через насадки в защищаемое помещение. Типы и количество насадков определяет проект АУПТ.
- Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта. Возможнен ручной дистанционный пуск устройством УРП-7 (в комплект модуля не входит).
- Взрывозащита вида ЭГП(ВЗ): газогенерирующий элемент УЗП-16ВЗ-М заключён во взрывонепроницаемую оболочку (вид «d»), выдерживающую давление взрыва внутри; специальный вид «s» обеспечен герметичностью соединений резиновыми уплотнениями (ГОСТ 22782.3). Импульс тока в цепи электровоспламенения подаётся только при пожаре или проверке УЗП.
- Безопасность по давлению: разрывная предохранительная мембрана DN15 в штуцере сосуда (2,1–2,5 МПа) и мембрана DN8 в штуцере ЗПУ (17,162–21,084 МПа) — сброс при превышении рабочего давления.
- Контроль цепи пуска: качество электромонтажа проверять прибором с током контроля не более 0,05 А (длительность не более 5 мин); при наличии в цепи устройства защиты «УЗЭП» — ток не более 0,005 А без ограничения времени. Сопротивление подводящих линий не должно снижать пусковой ток ниже паспортного.
- ТО: ежемесячное ТО-1 (визуально, с записью в журнал), ТО-2 раз в год, ТО-3 раз в 5 лет (замена мембран DN8/DN15, освидетельствование баллона), ТО-4 раз в 10 лет (замена УЗП, освидетельствование корпуса, перезаправка порошком). ТО-2…ТО-4 — только лицензированной организацией.
Монтаж
- Монтаж и электрическая стыковка — строго по проекту автоматической установки пожаротушения, разработанному специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
- Крепление: модуль установить вертикально на полу, крепить к полу четырьмя анкерными болтами М12 (отверстия Ø14 мм, заделка в фундамент не менее 150 мм) и к стене двумя анкерными болтами М10 (отверстия Ø11 мм). Момент затяжки гаек 20–24 Н·м.
- Распределительный трубопровод собрать по проекту, приварить ответный фланец, удалить транспортировочную заглушку, убедиться в отсутствии посторонних предметов и смонтировать к модулю.
- Заземление после установки — по действующим ПУЭ, проводом со стандартным наконечником через предусмотренные на модуле крепёжные элементы (место заземления — на рис. 1 РЭ).
- Взрывозащищённое исполнение: пусковое устройство устанавливать на штуцер до упора, резьбовые соединения законтрить проволокой и опломбировать; стыковку к проводам цепи запуска выполнять в соединительной коробке с необходимым уровнем взрывозащиты; полярность не важна; устройство ручного пуска — за пределами взрывоопасного помещения (схема соединений — в приложении Б РЭ).
- Место установки — без механических повреждений и прямых солнечных лучей, не ближе 1 м от нагревательных приборов; подступы к устройству ручного пуска не загромождать. УРП и запорно-пусковые устройства должны быть опломбированы.
Примеры
Производственные и складские помещения с порошковой АУПТ
Модули тушат пожары классов А, В, С и электрооборудование под напряжением до 36 кВ (с учётом ТУ на огнетушащее вещество) по ГОСТ 27331 — как целые помещения, так и отдельные пожароопасные участки и локальные очаги.
Взрывоопасные зоны помещений и наружных установок
Маркировка взрывозащиты 2Ех d s IIС Т3 Gc Х: монтаж по главе 7.3 ПУЭ и ГОСТ 30852.13-2002; знак «Х» означает, что модуль выпускается с постоянно присоединённым кабелем. Устройство ручного пуска УРП-7 ставится за пределами взрывоопасного помещения.
Два объёма защиты на выбор — 100 или 170 л
«Лавина-Комби»-100: до 128 м² / 1000 м³, масса порошка 92±2 кг, полная масса 230±10 кг. «Лавина-Комби»-170: до 218 м² / 1700 м³, масса порошка 156±4 кг, полная масса 380±20 кг.
Частые вопросы
Что значит «вид пуска ЭГП(ВЗ)»?
Это исполнение модуля «Лавина-Комби» с взрывозащищённым электрогазогенераторным пуском: запорно-пусковое устройство УЗП-16ВЗ-М с газогенерирующим элементом во взрывонепроницаемой оболочке, маркировка 2Ех d s IIС Т3 Gc Х, модуль выпускается с постоянно присоединённым кабелем (знак «Х»).
Чем «Лавина-Комби»-100 отличается от -170?
Вместимостью и массой: 100±3 л корпуса / 92±2 кг порошка / 230±10 кг полная масса / до 128 м² и 1000 м³ против 170±3 л / 156±4 кг / 380±20 кг / до 218 м² и 1700 м³. У -170 больше баллон вытесняющего газа (80–100 л против 40–50 л) и фланец 1-65-16 вместо 1-50-16. Остальная конструкция и пуск одинаковы.
Какой порошок и газ используются?
Огнетушащий порошок «Вексон-АВС 70 Модуль» (ТУ 2149-238-10968286-2011); вытесняющий газ — воздух с содержанием водяных паров не более 0,06 % масс. при +20 °C, давление зарядки баллона 13,5±0,5 МПа.
Можно ли запустить модуль вручную?
Да — устройством ручного дистанционного пуска УРП-7 (с модулем не поставляется). По требованиям взрывозащиты УРП устанавливается за пределами взрывоопасного помещения.
Нюансы и грабли
- ЗАПРЕЩЕНО: эксплуатировать модуль без ТО; эксплуатировать после истечения срока переосвидетельствования корпуса и баллона; проводить ТО при включённой системе автоматического запуска; срывать пломбы и разбирать части УЗП, не отключив модуль от системы электрического запуска.
- Зарядка/перезарядка порошком и газом, контроль системы запуска и любое обслуживание — только изготовитель или специализированная лицензированная организация; своими силами это делать нельзя.
- После срабатывания модуль не «перезаряжается на месте»: восстановление работоспособности — лицензированной организацией по техдокументации с деталями, рекомендованными заводом, и с записью в паспорт.
- Ток проверки цепи ЭГП — жёсткое ограничение: 0,05 А максимум 5 минут, а при «УЗЭП» в цепи — 0,005 А; проверка «чем попало» с большим током — риск несанкционированного пуска модуля.
- Освидетельствование баллона — каждые 5 лет с даты изготовления из паспорта на баллон; корпус модуля (сосуд под давлением) учёту в Ростехнадзоре по ФНП ОРПД не подлежит, но освидетельствуется на ТО-4.
- Форма и размеры защищаемой площади/объёма считаются по «Правилам и методике проектирования установок порошкового пожаротушения на базе модулей «МПП Лавина» и «МППК Лавина-Комби»» — цифры 128/218 м² из таблицы РЭ не заменяют расчёт проекта.
Документация
- МППК-100.11.02 РЭ — руководство по эксплуатации «МППК(Н) Лавина-Комби»-100-КД-1-БСГ-УХЛ2, вид пуска ЭГП(ВЗ) (2026), ТУ 28.99.39-005-93719474-2020.
- МППК-170.12.02 РЭ — руководство по эксплуатации «МППК(Н) Лавина-Комби»-170-КД-1-БСГ-УХЛ2, вид пуска ЭГП(ВЗ) (2026), то же ТУ.
- Паспорта МППК 100-11ВЗ-ЭГП и МППК 170-12ВЗ-ЭГП (файлы «Пасп.» в составе семьи, без текстового слоя в выгрузку не попали).
- ГОСТ 27331 (классы пожаров), ГОСТ 15150 (климатика), ГОСТ 30852.13-2002 и глава 7.3 ПУЭ (взрывоопасные зоны), ГОСТ Р 59636-2021 (ТО).
