НТО Пламя · модули порошкового пожаротушения, взрывозащищённый электромагнитный пуск

ВЗ-ЭМ — «Лавина-Комби» 100 и 170 л с взрывозащищённым электромагнитным пуском: до 218 м², 24 В

Модули порошкового пожаротушения «Лавина-Комби»-100 и -170 с взрывозащищённым электромагнитным пуском: ЭЗПУ-16-М, 24 В, тушение классов А, В, С и электрооборудования до 36 кВ.

Модули порошкового пожаротушения «МППК(Н) Лавина-Комби»-100/-170-КД-1-БСГ-УХЛ2, вид пуска ЭМ(ВЗ)

Модели семейства

МППК(Н) Лавина-Комби-100-КД-1-БСГ-УХЛ2, вид пуска ЭМ(ВЗ) (МППК-100.11.04)модуль 100 л, 92 кг порошка, до 128 м² / 1000 м³, электромагнитный пуск 24 В

Огнетушащая способность	класс В: защищаемая площадь до 128 м², объём до 1000 м³, максимальный ранг очага 233 — два очага; класс А: до 128 м² / 1000 м³
ОТВ	огнетушащий порошок «Вексон-АВС 70 Модуль» ТУ 2149-238-10968286-2011; масса ОТВ 92±2 кг, остаток после срабатывания не более 5 %
Вытесняющий газ	воздух (водяных паров не более 0,06 % масс. при +20 °C); баллон 40–50 л, давление зарядки 13,5±0,5 МПа при (20±5) °C
Время действия / быстродействие	1–15 с (КД-1) / не более 1 с (Б-1)
Электромагнитный пуск	ЭЗПУ-16-М с электромагнитом ЕА45СП Вз; питание 24±5 В постоянный ток; потребляемый ток 0,21 А при 24 В и 20 °C; сопротивление катушки 103 Ом; ток проверки катушки не более 0,025 А; минимальная длительность включающего импульса 1 с; макс. потребляемый ток 1 А; IP65 в подключённом состоянии
Давления	максимальное рабочее в корпусе 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа
Взрывозащита	электромагнит ЗПУ — 1Ex mb db IIС Т6 Gb / Ex mb tb IIIC T80°C Db; кабельный ввод КНВМ1М-15НК (ГОРЭЛТЕХ); кабель ИнСил-ОЭКнг(А)-LS-ХЛ 3х1-660 либо 3-жильный медный 0,5–1 мм², Ø 6–12 мм
Габариты, масса	не более 1550×550×750 мм (высота×длина×ширина); полная масса с ОТВ 230±10 кг
Климатика	УХЛ2 по ГОСТ 15150, эксплуатация от −40 до +50 °C; среда без агрессивных газов и паров
Надёжность	вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); срок службы 20 лет; ресурс не менее 20 срабатываний

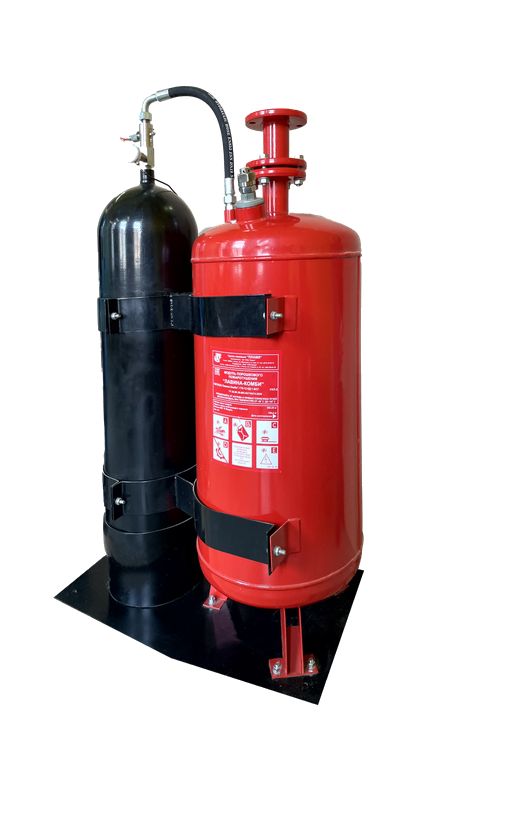

МППК(Н) Лавина-Комби-170-КД-1-БСГ-УХЛ2, вид пуска ЭМ(ВЗ) (МППК-170.12.04)модуль 170 л, 156 кг порошка, до 218 м² / 1700 м³, электромагнитный пуск 24 В

Огнетушащая способность	класс В: защищаемая площадь до 218 м², объём до 1700 м³, максимальный ранг очага 233 — три очага; класс А: до 218 м² / 1700 м³
ОТВ	огнетушащий порошок «Вексон-АВС 70 Модуль» ТУ 2149-238-10968286-2011; масса ОТВ 156±4 кг, остаток после срабатывания не более 5 %
Вытесняющий газ	воздух (водяных паров не более 0,06 % масс. при +20 °C); баллон 80–100 л, давление зарядки 13,5±0,5 МПа при (20±5) °C
Время действия / быстродействие	1–15 с (КД-1) / не более 1 с (Б-1)
Электромагнитный пуск	ЭЗПУ-16-М с электромагнитом ЕА45СП Вз; 24±5 В постоянный ток; ток 0,21 А при 24 В и 20 °C; катушка 103 Ом; ток проверки не более 0,025 А; импульс не менее 1 с
Давления	максимальное рабочее в корпусе 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа
Взрывозащита	электромагнит ЗПУ — 1Ex mb db IIС Т6 Gb / Ex mb tb IIIC T80°C Db; работа во взрывоопасной газовой среде от −40 до +50 °C
Габариты, масса	не более 1850×750×750 мм; полная масса с ОТВ 380±20 кг
Климатика	УХЛ2 по ГОСТ 15150, эксплуатация от −40 до +50 °C
Надёжность	вероятность безотказной работы 0,95; срок службы 20 лет; ресурс не менее 20 срабатываний

Как это работает и подключается

Устройство: корпус-сосуд с порошком и баллон вытесняющего газа с электромагнитным запорно-пусковым устройством ЭЗПУ-16-М на платформе; корпус соединён с ЭЗПУ трубопроводом-РВД; подводящий трубопровод стыкуется к фланцу (1-50-16 Ст.20 ГОСТ 12820-80 у «100»); типы и количество насадков определяет проект АУПТ.
Срабатывание: при пожаре электрический импульс поступает на электромагнит ЭЗПУ-16ВЗ-М, устройство открывается, вытесняющий газ из баллона по РВД поступает в корпус с порошком, и газопорошковая смесь через пусковой узел идёт в подводящий трубопровод и насадки.
Основной режим — автоматический (сигнал от пожарной сигнализации объекта); модуль имеет возможность ручного пуска: выдернуть чеку и перевести рукоятку ЭЗПУ в положение «открыто».
Электромагнит ЕА45СП Вз — взрывозащищённое исполнение (ГОСТ 31610.0/IEC 60079-0, вид «d» ГОСТ IEC 60079-1, герметизация компаундом «m» ГОСТ 31610.18, защита от пыли «t» ГОСТ IEC 60079-31); катушка залита полиуретановым компаундом BEPU 6608 (электрическая прочность 16 кВ/мм); варистор защищает от ЭДС самоиндукции при отключении.
Совместно с РЭ модуля пользоваться руководством по эксплуатации электромагнита СЕРД.677139.007РЭ; схема электрическая принципиальная электромагнита — приложение Б РЭ модуля.
Безопасность по давлению: разрывная мембрана DN15 в штуцере сосуда (2,1–2,5 МПа) и мембрана DN8 в штуцере ЭЗПУ (17,162–21,084 МПа).
На ЭЗПУ предусмотрен стопор — защита от случайного срабатывания при транспортировке, монтаже и ПНР; перед пуском стопор извлекают, гайку откручивают, РВД стыкуют, а стопор с гайкой убирают в ЗИП.
ТО: ТО-1 ежемесячно (визуально, осмотр, пломбы на ЭЗПУ, контроль давления зарядки баллона по манометру с поправкой на температуру по табл. 3 РЭ), ТО-2 раз в год, ТО-3 раз в 5 лет (замена мембран, освидетельствование баллона), ТО-4 раз в 10 лет (замена электромагнита, освидетельствование корпуса, перезаправка порошком); ТО-2…ТО-4 — лицензированной организацией с записью в паспорт.

Монтаж

Монтаж и электрическая стыковка — по проекту автоматической установки пожаротушения, разработанному специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
Крепление: вертикально на полу, четыре анкерных болта М12 (отверстия Ø14 мм, заделка не менее 150 мм) и два анкерных болта М10 к стене (Ø11 мм); момент затяжки 20–24 Н·м.
Установка электромагнита на ЭЗПУ — только в взведённом состоянии (красная линия на штоке не должна быть видна); перед установкой проверить исполнение и напряжение электромагнита, срабатывание и взведение вручную и от источника питания без установки на ЗПУ, отсутствие срабатывания во взведённом состоянии при подаче тока проверки.
Категорически запрещается устанавливать электромагнит на ЗПУ в невзведённом состоянии.
Кабель электромагнита — рекомендованный ИнСил-ОЭКнг(А)-LS-ХЛ 3х1-660 или 3-жильный небронированный медный 0,5–1 мм² (Ø 6–12 мм), дополнительно защищённый металлорукавом (РЗ-ЦХ 15 или МРПИ 15); заземление — через «зелёный» провод выводного кабеля.
Модуль заземлить по действующим ПУЭ; место установки — без механических повреждений и прямых солнечных лучей, не ближе 1 м от нагревательных приборов; ЗПУ опломбировано; исключить перегрев корпуса электромагнита выше 80 °C.
Подступы к органам ручного пуска не загромождать.

Примеры

Порошковая АУПТ во взрывоопасных зонах

Модуль может применяться во взрывоопасных зонах помещений и наружных установок по главе 7.3 ПУЭ и ГОСТ IEC 60079-14-2013: взрывозащита электромагнита ЗПУ — 1Ex mb db IIС Т6 Gb / Ex mb tb IIIC T80°C Db (герметизация компаундом + взрывонепроницаемая оболочка + защита от пыли).

Пуск от 24 В без цепи электровоспламенения

В отличие от исполнения ЭГП, пуск — не импульсом на электрогазогенераторный элемент, а электромагнитом: 24±5 В постоянного тока, потребляемый ток 0,21 А, импульс не менее 1 с. Есть и механический ручной пуск: выдернуть чеку, перевести рукоятку в положение «открыто».

Два объёма защиты — 100 или 170 л

«Лавина-Комби»-100: до 128 м² / 1000 м³, 92±2 кг порошка, полная масса 230±10 кг. «Лавина-Комби»-170: до 218 м² / 1700 м³, 156±4 кг порошка, полная масса 380±20 кг.

Частые вопросы

Что значит «вид пуска ЭМ(ВЗ)»?

Исполнение модуля «Лавина-Комби» с взрывозащищённым электромагнитным пуском: на баллоне стоит электромагнитное запорно-пусковое устройство ЭЗПУ-16-М с взрывозащищённым электромагнитом ЕА45СП Вз (маркировка 1Ex mb db IIС Т6 Gb / Ex mb tb IIIC T80°C Db), работающее от 24 В постоянного тока.

Чем ВЗ-ЭМ отличается от ВЗ-ЭГП?

Типом пускового устройства и цепью пуска: у ЭГП — УЗП-16ВЗ-М с газогенерирующим элементом (низковольтный импульс тока в диапазоне 3–27 В, ручной пуск только внешним устройством УРП-7), у ЭМ — ЭЗПУ-16-М с электромагнитом (24±5 В, ток 0,21 А, импульс не менее 1 с) плюс механический ручной пуск чекой и рукояткой. Диапазон температур: ЭГП от −50 °C, ЭМ от −40 °C. Параметры цепи пуска ЭГП — в карточке «МППК «Лавина-Комби», пуск ЭГП(ВЗ)».

Как запустить модуль вручную?

Выдернуть чеку на ЭЗПУ и перевести рукоятку в положение «открыто» (п. 4.1.7 РЭ). Внешнего устройства типа УРП-7 это исполнение не требует.

Какой кабель нужен к электромагниту?

Рекомендованный — ИнСил-ОЭКнг(А)-LS-ХЛ 3х1-660; допускается 3-жильный небронированный медный кабель с жилами 0,5–1 мм² и наружным диаметром 6–12 мм. Кабель дополнительно защищается металлорукавом РЗ-ЦХ 15 или МРПИ 15, заземление — через «зелёный» провод.

Нюансы и грабли

ЗАПРЕЩЕНО: эксплуатировать модуль без ТО и после истечения срока переосвидетельствования корпуса и баллона; проводить ТО при включённой системе автоматического запуска; срывать пломбы и разбирать части ЭЗПУ, не отключив модуль от системы электрического запуска.
Стопор ЭЗПУ — не деталь «на потом»: до стыковки РВД он защищает от случайного срабатывания; после монтажа стопор и гайку убирают в ЗИП — их отсутствие при последующем обслуживании оставит модуль без защиты при транспортировке/ремонте.
Взведённое состояние электромагнита проверяется визуально — красная линия на штоке не видна; установка невзведённого электромагнита на ЗПУ запрещена категорически.
Ток проверки катушки — не более 0,025 А: контроль цепи большим током может сработать как пусковой импульс; включающий импульс — не менее 1 с (внимание: у исполнения ЭГП импульс короче и параметры цепи другие, см. карточку «МППК «Лавина-Комби», пуск ЭГП(ВЗ)»).
Зарядка/перезарядка, контроль системы запуска и обслуживание — только изготовитель или специализированная лицензированная организация; после срабатывания восстановление — с записью в паспорт.
Освидетельствование баллона — каждые 5 лет с даты изготовления в паспорте на баллон; сосуд-корпус модуля учёту в Ростехнадзоре по ФНП ОРПД не подлежит.
Диапазон эксплуатации ЭМ-исполнения — от −40 °C (у ЭГП-исполнения от −50 °C): для неотапливаемых помещений крайнего севера это разница, проверять по проекту.

Документация

МППК-100.11.04 РЭ — руководство по эксплуатации «МППК(Н) Лавина-Комби»-100-КД-1-БСГ-УХЛ2, вид пуска ЭМ(ВЗ) (2026), ТУ 28.99.39-005-93719474-2020.
МППК-170.12.04 РЭ — руководство по эксплуатации «МППК(Н) Лавина-Комби»-170-КД-1-БСГ-УХЛ2, вид пуска ЭМ(ВЗ) (2026), то же ТУ.
СЕРД.677139.007РЭ — руководство по эксплуатации электромагнита ЕА45СП Вз (применяется совместно с РЭ модуля).
Паспорта МППК 100-11ВЗ-ЭМ и МППК 170-12ВЗ-ЭМ (файлы «Пасп.» в составе семьи).
ГОСТ 27331 (классы пожаров), ГОСТ 15150 (климатика), глава 7.3 ПУЭ и ГОСТ IEC 60079-14-2013 (взрывоопасные зоны), ГОСТ Р 59636-2021 (ТО).
