МГП «Пламя» — баллонные модули газового пожаротушения: 150 кгс/см², СО2 и хладон 23

Модули газового пожаротушения МГП 150 «Пламя»: баллоны 40–100 л под давлением 15 МПа, ГОТВ — двуокись углерода или хладон 23, пуск электромагнитом, ЭГП, пневматикой или вручную.

Модули газового пожаротушения МГП «Пламя» (МГП 150, МГП 65-40)

Модели семейства

МГП 150 «Пламя» — МГП(150-100-18) … МГП(150-40-18)пять типоразмеров баллонов 40–100 л, ЗПУ Ду18, ГОТВ — СО2 или хладон 23

Структура обозначения	МГП ХХХ-ХХХ-ХХ ХХХ-Х(ВЗ) «Пламя»: рабочее давление (кгс/см²) — вместимость баллона (л) — Ду ЗПУ (18 мм) — способ пуска — ручной пуск (Р) — взрывозащита (ВЗ); ТУ 28.99.39-009-93719474-2021
Вместимость баллона	100 / 80 / 60 / 50 / 40 л
Давление	рабочее (максимальное) 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); давление срабатывания МПУ 18,0–22,5 МПа
ГОТВ	двуокись углерода высшего или первого сорта (ГОСТ 8050-85) либо хладон 23; максимальное наполнение СО2 — 0,7 кг/л, хладона 23 в МГП 150-40-18 — 0,72 кг/л
Выпуск ГОТВ	не более 30 с для СО2, не более 9 с для хладона 23; эквивалентная длина не более 3,0 м
Способы пуска	ЭМ, ЭМ-Р, ЭМ(ВЗ), ЭМ-Р(ВЗ) — электромагнит ЕА45СП; ЭГП, ЭГП-Р — элемент газогенерирующий пусковой (один на модуль); П, П-Р — пневматический (2,0–15,0 МПа); ручной — усилие не более 100 Н
Параметры пуска	ЭМ: 24±5 В постоянного тока, импульс не менее 1 с, ток 0,21 А; ЭГП: 9–27 В, не менее 0,5 А, импульс не менее 0,8 мс
Токи контроля	ЭМ — не более 0,025 А; ЭГП — не более 0,05 А при контроле не более 5 мин; безопасный ток без ограничения времени — 0,005 А
Габариты и масса	Д×Ш×В, мм / масса без ГОТВ, кг (не более, без весовых платформ): 100 л — 370×320×1860 / 102; 80 л — 370×320×1620 / 90; 60 л — 370×320×1310 / 76; 50 л — 320×219×2020 / 86; 40 л — 320×219×1720 / 74
Присоединение	выходной штуцер М 30×1,5-7g; Ду ЗПУ/сифонной трубки 18/18 мм; расстояние до оси выходного штуцера 1648 / 1405 / 1095 / 1810 / 1510 мм (100…40 л)
Контроль массы ГОТВ	весовая платформа ПТВ-200 + весовой контроллер ВК-2.1 (до 8 платформ) либо система контроля массы СКМ-4 (до 4 платформ, для ВЗ-исполнения); срабатывание при уменьшении массы СО2 более чем на 5%
Климатика	УХЛ категории 2 по ГОСТ 15150, температура эксплуатации −20…+50 °C; хранение в таре — от −30 до +50 °C (Ж2)
Ресурс и срок службы	не менее 15 срабатываний; срок службы: 30 лет / 20 лет с момента приёмки (таблица 1/раздел 8 РЭ); гарантия — 2 года с момента продажи
Комплектность	модуль, защитный колпак, пусковое устройство по заказу (УП-150ЭМ(-Р)(ВЗ), УП-150ЭГП(-Р), УП-150П(-Р), УП-150ПД), весовой контроллер и платформа — по заказу, РЭ на партию, паспорт на модуль и на баллон

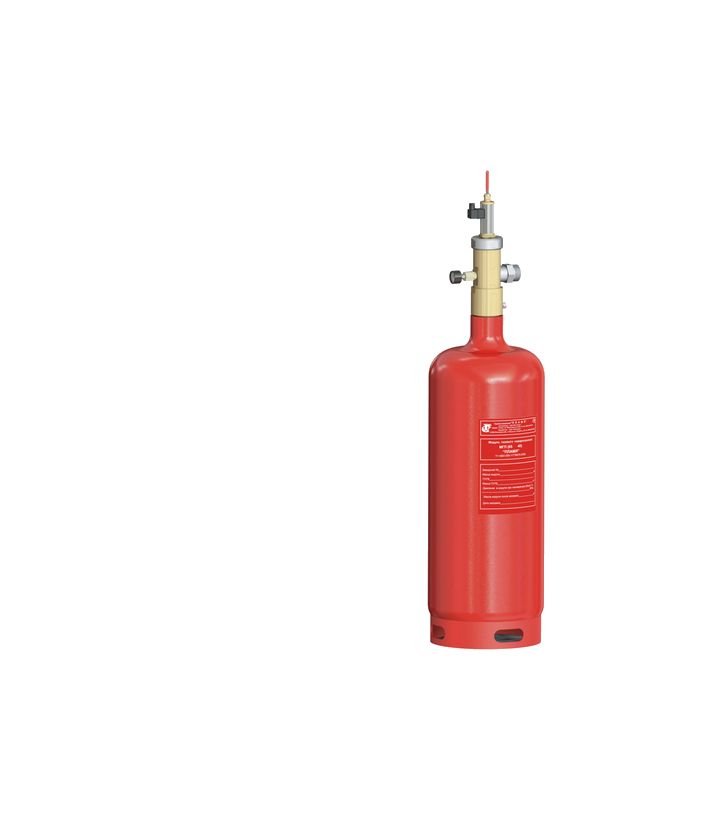

МГП 65-40 «Пламя»модуль рабочим давлением 65 кгс/см² с ЗПУ Ду40; в семье только методика восстановления после срабатывания, полного РЭ нет

Обозначение	МГП 65-ХХХ-40 (ХХХ — вместимость баллона, л); примеры записи из методики: «Модуль МГП 65-60-40 ЭГП-Р «Пламя» ТУ 28.99.39-009-93719474-2021»; та же методика покрывает МГП-65-50 («МГП 65-100-50 ЭМ-Р», «МГП 65-100-50 П»)
Способы пуска	ЭГП-Р, ЭМ-Р, П — те же пусковые устройства, что у МГП 150 (УП-150ЭГП-Р, УП-150ЭМ-Р с электромагнитом ЕА45СП)
Состав	баллон, ЗПУ (корпус, выходной штуцер, клапан с прокладкой, поршень с пружиной, пусковая мембрана, манометр, узел заправки, предохранительная мембрана, дренажный клапан), переходник с сифонной трубкой, пусковое устройство, хомут, заземляющий провод
Восстановление после срабатывания	только изготовителем или лицензированной организацией: отключить от системы электрозапуска, стравить остаточное давление, разобрать ЗПУ, заменить пусковую мембрану (момент затяжки нажимного болта 20 Н·м) и ЭГП-1, очистить полости от продуктов сгорания, заменить прокладку; перед заправкой — опрессовка воздухом с обмыливанием, затем заправка ГОТВ и газом-вытеснителем по таблице РЭ модуля

Как это работает и подключается

Модуль — баллон с запорно-пусковым устройством (ЗПУ) на переходнике с сифонной трубкой: в дежурном режиме клапан прижат к седлу и держит ГОТВ под давлением. При пуске импульс (электрический или пневматический) вскрывает пусковую мембрану, газ попадает в полость над поршнем, поршень открывает клапан — и ГОТВ через сифонную трубку уходит в выходной штуцер, магистральный трубопровод и насадки.
Способ пуска определяет проектная организация: электрический (электромагнит ЕА45СП или газогенерирующий элемент ЭГП), пневматический (давление в линии 2,0–15,0 МПа) или ручной (рукоятка/рычаг пускового устройства).
В группах модулей один запускается электрически (УП-150ЭМ), остальные — пневматически по магистрали через УП-150П; в последнем модуле группы — УП-150ПД с дренажным клапаном (приложение А РЭ, схема коллектора пневмопуска).
Контроль массы ГОТВ — весовой платформой ПТВ-200 с контроллером ВК-2.1 либо системой СКМ-4: сигнал при уменьшении массы СО2 более чем на 5% от начальной. Без контроллера — контрольное взвешивание на весах с погрешностью не более ±0,2 кг.
Зарядка (перезарядка) модуля ГОТВ производится на специализированной зарядной станции; тип и масса ГОТВ определяются проектом установки пожаротушения.
Электромагнит ЕА45СП работает от пускового импульса 24±5 В определённой полярности: магнитный поток катушки гасит поток постоянного магнита, пружина перемещает шток — игла вскрывает мембрану. Срок службы электромагнита — 10 лет, затем замена.

Монтаж

Размещение и обслуживание — по ГОСТ 12.4.009-83; монтаж модуля, магистрального трубопровода и устройства выпуска, электрическая стыковка — строго по проекту АУГП, разработанному специализированной организацией.
Порядок по РЭ §6.3: установить весовую платформу, плавно поставить модуль вертикально и закрепить скользящим хомутом (либо хомутами модульными, опорами настенными, стойками, рамами); собрать и продуть магистральный трубопровод воздухом 0,02–0,03 МПа; присоединить трубопровод через РВД и установить насадки.
Проверить отсутствие натяга РВД и касаний соседних предметов; заглушку выходного штуцера снимать только при монтаже — она защищает от реактивной струи при несанкционированном срабатывании.
Электрические пусковые устройства монтируются ТОЛЬКО после проверки и комплексной наладки приборов управления ТС АПС; перед монтажом проверить работоспособность электромагнита на столе: при пусковом импульсе — резкий выброс иглы, на взведённом электромагните красная линия на штоке НЕ должна быть видна.
Электромагнит заземлить через контакт в розетке DIN 43650 A (кабель трёхжильный медный 0,75–1,5 мм², наружный диаметр 5–9 мм); ВЗ-исполнение — через «зелёный» провод выводного кабеля, кабель защитить металлорукавом РЗ-ЦХ 15 или МРПИ 15; подсоединение вне взрывоопасной зоны или в сертифицированной коробке.
Взрывозащищённое исполнение ЭМ(ВЗ): вывод катушки — кабелем через взрывозащищённый кабельный ввод КНВМ1М-15, с дополнительной защитой металлорукавом; подсоединение свободного конца постоянно присоединённого (длина 2 м) кабеля — вне взрывоопасной зоны или в соединительной коробке, сертифицированной по ТР ТС 012/2011; степень защиты IP65 по ГОСТ 14254-2015, максимально допустимый потребляемый ток 1 А, не допускать перегрева корпуса электромагнита выше 80 °С (§5.4.3.2 РЭ).
Момент затяжки ЗПУ при монтаже на баллон — 55–60 Н·м, только специальным динамометрическим ключом; увеличение силы затяжки другими ключами запрещено.
Место установки — без механических повреждений и прямых солнечных лучей, не менее 1 м от нагревательных приборов; подступы не загромождать; устройство ручного пуска и ЗПУ опломбировать.
Монтаж и обслуживание в составе АУГП (перезарядка, контроль системы запуска, ТО) — только изготовителем или специализированными организациями с действующими в РФ разрешениями.

Примеры

Газовое пожаротушение архива, музея, склада

РЭ прямо называет среди объектов производственные, складские, административные, архивные помещения и хранилища музейных ценностей и выставок: модули работают в модульных и централизованных АУГП и тушат пожары классов А, В, С.

Группа модулей с пневмопуском

Один модуль запускается электрически (ЭМ), остальные — по цепи пневмопуска давлением 2,0–15,0 МПа через устройства УП-150П; в последнем модуле группы ставится конечное устройство УП-150ПД с дренажным клапаном (схема коллектора — приложение А РЭ).

Взрывоопасная зона

Модули с системой контроля массы СКМ-4 и пусковым электромагнитом ЕА45СП Вз во взрывозащищённом исполнении (1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X) предназначены для взрывоопасных зон помещений и наружных установок по главе 7.3 ПУЭ и ГОСТ 30852.13-2002.

Частые вопросы

Что значат цифры в обозначении МГП 150-60-18 ЭМ-Р?

150 — рабочее давление кгс/см², 60 — вместимость баллона в литрах, 18 — диаметр условного прохода ЗПУ в мм, ЭМ — пуск электромагнитом, Р — с рукояткой ручного пуска; (ВЗ) в конце — взрывозащищённое исполнение. Пример записи при заказе: «Модуль МГП 150-60-18 ЭМ «Пламя» ТУ 28.99.39-009-93719474-2021».

СО2 или хладон 23 — что заправлено в модуль?

Допускаются оба: двуокись углерода высшего или первого сорта по ГОСТ 8050-85 (максимальное наполнение 0,7 кг/л) либо хладон 23 (для МГП 150-40-18 — 0,72 кг/л). Конкретное ГОТВ и его массу определяет проект установки пожаротушения; время выпуска — не более 30 с для СО2 и не более 9 с для хладона 23.

Как контролируют количество ГОТВ в баллоне?

Взвешиванием: платформа ПТВ-200 с контроллером ВК-2.1 (до 8 платформ) или система СКМ-4 (до 4 платформ, ВЗ-исполнение) сигнализируют при уменьшении массы СО2 более чем на 5% от начальной. Без автоматики — периодическое взвешивание на весах с погрешностью не более ±0,2 кг; масса модуля и масса ГОТВ указаны в паспорте.

Нюансы и грабли

В РЭ есть расхождение между разделами: таблица 1 даёт срок службы 30 лет, раздел 8 — 20 лет с момента приёмки. Для проекта закладывать более строгое значение (20 лет).
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ устанавливать электромагнит на ЗПУ в невзведённом состоянии: если видна красная линия на штоке — толкатель не зафиксирован, это ведёт к отказу срабатывания или к несанкционированному пуску модуля.
Соединять и разъединять розетку DIN 43650 A с вилкой под напряжением запрещено; ток контроля цепи ЭМ — не более 0,025 А, цепи ЭГП — не более 0,05 А и не дольше 5 мин, без ограничения времени — только 0,005 А: превышение при проверке электромонтажа может сработать пуском.
Запрещается снятие чеки с пусковых устройств при монтаже и эксплуатации (кроме случаев срабатывания по РЭ); запрещена эксплуатация при загорании красного индикатора на весовом контроллере «ВК».
Освидетельствование баллонов: 100/80/60 л — каждые 10 лет, 40 и 50 л — каждые 5 лет с даты изготовления в паспорте баллона; эксплуатация после истечения срока переосвидетельствования ЗАПРЕЩЕНА.
ТО-2 (раз в год), ТО-3 (раз в 5 лет — замена ЭГП), ТО-4 (раз в 10 лет — замена пускового устройства ЭМ) проводит обслуживающая организация с записью в паспорта; проводить ТО при включённой системе автоматического запуска запрещено.
Ремонт модуля под избыточным давлением не допускается; разборка и сборка — только при отсутствии давления в баллоне и отключённом электропитании.
Заряженный модуль нельзя хранить вблизи нагревательных приборов, при температуре выше 50 °C и под прямыми солнечными лучами.

Документация

«Модули газового пожаротушения МГП «Пламя» МГП(150-100-18), МГП(150-80-18), МГП(150-60-18), МГП(150-50-18), МГП(150-40-18). Руководство по эксплуатации МГП-150.000 РЭ», 2020.
ТУ 28.99.39-009-93719474-2021; сертификат соответствия С-RU.ЧС13.В.00890 (в редакции РЭ 2020 г. — действителен до 24.07.2022).
«Методика восстановления модулей газового пожаротушения типа МГП-65-40 «Пламя» и МГП-65-50 «Пламя» после срабатывания. Дозаправка модулей ГВ» (утв. начальником ТКО ООО «НТО Пламя», 2017).
Совместно с РЭ модуля применяются: электромагнит ЕА45СП — СЕРД.677139.007 РЭ / СЕРД.677139.001 РЭ; весовой контроллер ВК-2.1 — ВК2.001-02 РЭ; система контроля массы СКМ-4 — СКМ-4.001-02 РЭ.
Разработчик — ООО «НТО Пламя» (г. Реутов Московской обл.); изготовитель — АО «НПЦ «ОНЭКС» (г. Рязань).
