МГП 65 «Пламя» — газовые модули 50–140 л для модульных и централизованных АУГП

Баллоны газового пожаротушения 65 кгс/см², Ду 40/50 мм (50–140 л) и высоконапорные МГП-Х 150-18. Пуск ЭМ, ЭГП, пневматический, ручной; есть взрывозащищённое исполнение. Классы А, В, С.

Модули газового пожаротушения МГП 65 «Пламя» (65-40, 65-50) и МГП-Х 150-18

Модели семейства

МГП-Х 150-20-18 «Пламя»высоконапорный модуль 150 кгс/см², баллон 20 л, Ду18

Вместимость баллона	20 л
Давление	рабочее (максимальное) 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); давление пневмопуска 2,0–15,0 МПа; срабатывание МПУ 17,5–21,5 МПа (175–215 кгс/см²)
Выпуск ГОТВ	не более 8 с; эквивалентная длина не более 3,0 м; остаток ГОТВ не более 0,7 кг
Пуск	ЭМ-Р, ЭМ, ЭМ(ВЗ), ЭМ-Р(ВЗ), ЭГП, ЭГП-Р, П, П-Р; ручной пуск — усилие не более 100 Н
Габариты	не более 320×219×1090 мм; расстояние до оси выходного штуцера 880 мм
Масса	без ГОТВ не более 48 кг
Присоединение	М30×1,5-7g; Ду ЗПУ/сифонной трубки 18/18 мм
ГОТВ	хладон 125, 227еа, 318Ц, 114В2, 13В1 (регенерированный), элегаз повышенной чистоты, ФК-5-1-12
Срок службы	20 лет; ресурс не менее 15 срабатываний

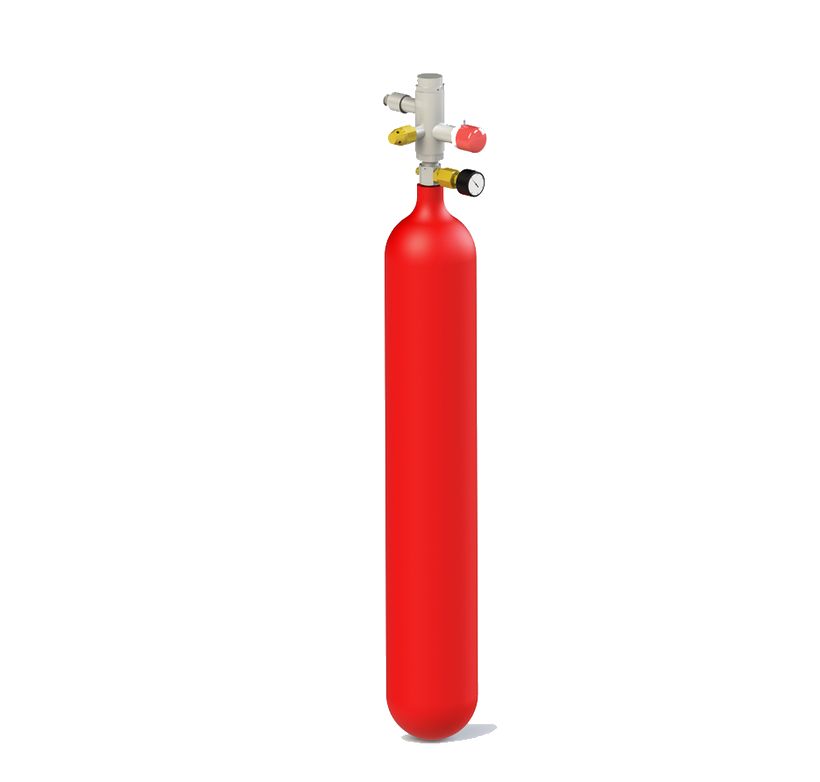

МГП-Х 150-40-18 «Пламя»высоконапорный модуль 150 кгс/см², баллон 40 л, Ду18

Вместимость баллона	40 л
Давление	рабочее 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); пневмопуск 2,0–15,0 МПа; МПУ 17,5–21,5 МПа
Выпуск ГОТВ	не более 8 с; эквивалентная длина не более 3,0 м; остаток ГОТВ не более 0,7 кг
Пуск	ЭМ-Р, ЭМ, ЭМ(ВЗ), ЭМ-Р(ВЗ), ЭГП, ЭГП-Р, П, П-Р
Габариты	не более 320×219×1720 мм; расстояние до оси выходного штуцера 1510 мм
Масса	без ГОТВ не более 74 кг
Присоединение	М30×1,5-7g; Ду ЗПУ/сифонной трубки 18/18 мм
Срок службы	20 лет; ресурс не менее 15 срабатываний

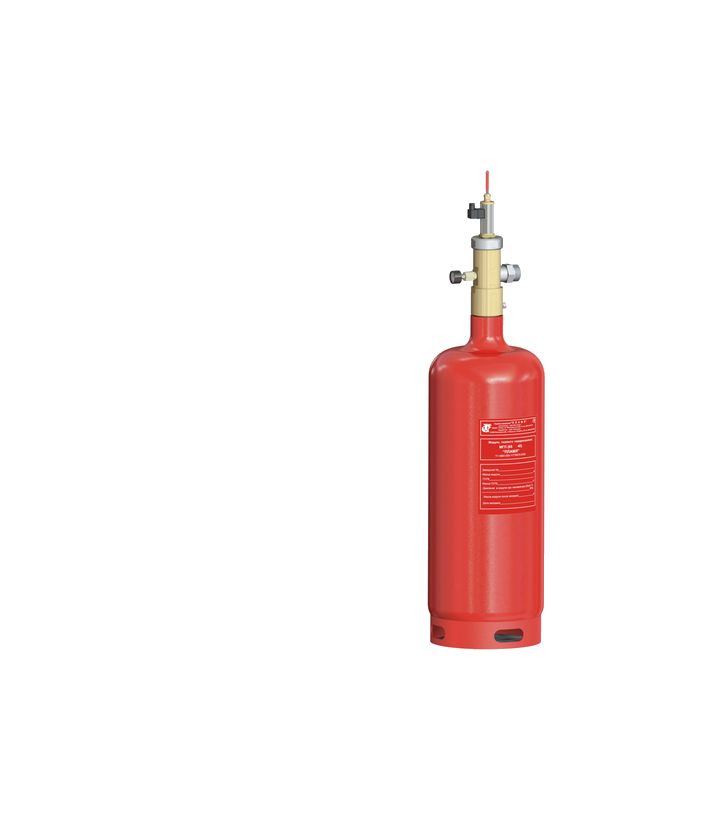

МГП 65-40 «Пламя» (65-140-40 … 65-50-40)шесть исполнений 50–140 л, рабочее давление 65 кгс/см², Ду40

Исполнения (вместимость, л)	МГП(65-140-40), МГП(65-120-40), МГП(65-100-40), МГП(65-80-40), МГП(65-60-40), МГП(65-50-40)
Давление	рабочее (максимальное) 6,5 МПа (65 кгс/см²); пробное 9,75 МПа (97,5 кгс/см²); пневмопуск 2,0–6,5 МПа (20–65 кгс/см²); срабатывание МПУ 8,0–9,5 МПа (80–95 кгс/см²)
Выпуск ГОТВ	не более 9 с; эквивалентная длина не более 7,5 м; остаток ГОТВ не более 0,4 кг
Габариты (высота, мм)	357×389 мм у всех; высота 140 л — 1708, 120 л — 1580, 100 л — 1493, 80 л — 1284, 60 л — 1070, 50 л — 978
Масса без ГОТВ, кг	140 л — 105, 120 л — 95, 100 л — 82, 80 л — 72, 60 л — 61, 50 л — 56
Ось выходного штуцера, мм	140 л — 1826, 120 л — 1579, 100 л — 1364, 80 л — 1155, 60 л — 941, 50 л — 849
Присоединение	М52×2-7g; Ду ЗПУ/сифонной трубки 40/40 мм
Пуск	ЭМ-Р, ЭМ, ЭМ(ВЗ), ЭМ-Р(ВЗ), ЭГП, ЭГП-Р, П, П-Р; ручной пуск — усилие не более 100 Н
Срок службы	30 лет; ресурс не менее 15 срабатываний

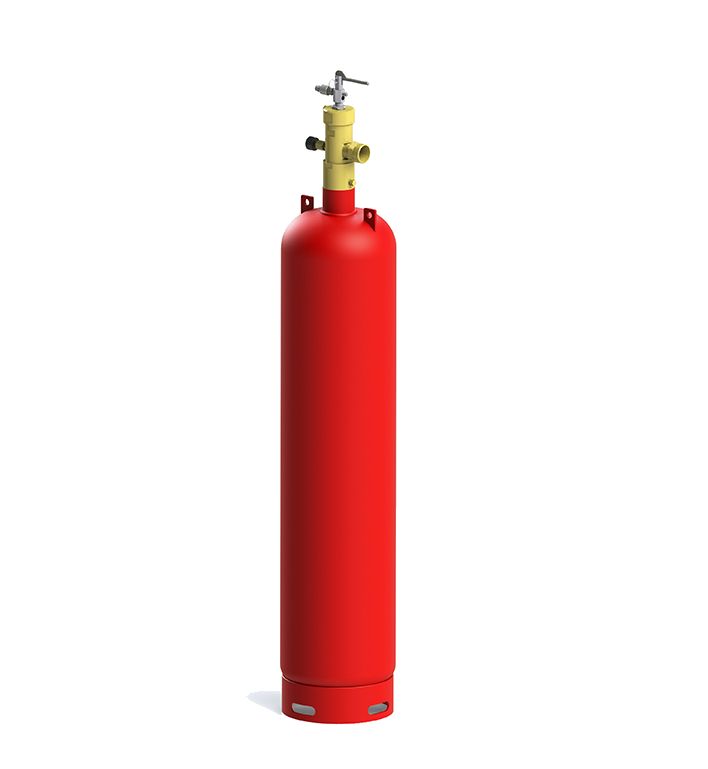

МГП 65-50 «Пламя» (65-140-50 … 65-50-50)шесть исполнений 50–140 л, рабочее давление 65 кгс/см², Ду50

Исполнения (вместимость, л)	МГП(65-140-50), МГП(65-120-50), МГП(65-100-50), МГП(65-80-50), МГП(65-60-50), МГП(65-50-50)
Давление	рабочее (максимальное) 6,5 МПа (65 кгс/см²); пробное 9,75 МПа (97,5 кгс/см²); пневмопуск 2,0–6,5 МПа; срабатывание МПУ 8,0–9,5 МПа (80–95 кгс/см²)
Выпуск ГОТВ	не более 8 с; эквивалентная длина не более 10 м; остаток ГОТВ не более 0,4 кг
Габариты (высота, мм)	357×389 мм у всех; высота 140 л — 1728, 120 л — 1600, 100 л — 1508, 80 л — 1390, 60 л — 1170, 50 л — 1080
Масса без ГОТВ, кг	140 л — 107, 120 л — 97, 100 л — 87, 80 л — 77, 60 л — 66, 50 л — 61
Ось выходного штуцера, мм	140 л — 1825, 120 л — 1588, 100 л — 1373, 80 л — 1164, 60 л — 950, 50 л — 850
Присоединение	G 2-A; Ду ЗПУ/сифонной трубки 50/50 мм
Пуск	ЭМ-Р, ЭМ, ЭМ(ВЗ), ЭМ-Р(ВЗ), ЭГП, ЭГП-Р, П, П-Р; ручной пуск — усилие не более 100 Н
Срок службы	30 лет; ресурс не менее 15 срабатываний

Как это работает и подключается

Устройство: баллон, запорно-пусковое устройство (ЗПУ), переходник с сифонной трубкой (РЭ §5.1.2). Баллон ставится на пол и крепится хомутом к стене или другими элементами крепления — хомуты модульные, опоры настенные, стойки монтажные, рамы монтажные (§5.1.3).
При пожаре электрический импульс на ЗПУ вскрывает мембрану, газ из баллона через ЗПУ поступает в магистральный трубопровод (или устройство выпуска) и через насадки — в защищаемое помещение (§5.1.4).
Способы пуска: электрический — электромагнит (ЭМ) или элемент газогенерирующий пусковой (ЭГП); пневматический (П); ручной (Р) — перемещением пускового элемента устройства ручного пуска. Способ определяет проектная организация (§3.1.4).
Параметры пускового импульса на ЭМ: длительность не менее 1 с, напряжение постоянного тока 24±5 В, потребляемый ток 0,21 А при 24 В и 20 °С. На ЭГП: длительность не менее 8 мс, 9÷27 В, ток не менее 0,5 А (§3.1.5).
Ток контроля в цепи ЭМ и ЭГП — не более 0,05 А; контроль ЭГП не более 5 мин, один ЭГП на модуль; безопасный ток без ограничения времени проверки — 0,005 А (§3.1.6).
Газ-вытеснитель — азот особой чистоты по ГОСТ 9293, допускается воздух с точкой росы не более минус 40 °С (§3.1.2).
Максимальное наполнение ГОТВ (таблица 4), коэффициент наполнения / давление газа-вытеснителя: хладон 125 — 0,9 кг/л, 3,7±0,1 МПа (МГП 65) или 5,0–7,0 МПа (МГП-Х 150-18); хладон 318Ц — 1,1, 5,2±0,1; хладон 227еа — 1,1, 5,0±0,1; хладон 13В1 — 1,1, 4,5±0,1 (МГП 65) / 5,5±0,5 (МГП-Х); элегаз — 1,05, 4,2±0,1 / 5,5±0,5; хладон 114В2 — 1,5, 5,0±0,1 / 7,0±0,2; ФК-5-1-12 — 1,3, 5,0±0,1 / 7,0±0,2. Давление при 20 °С, точность заправки ±0,2 МПа.
Структура обозначения: МГП-Х ХХХ-ХХХ-ХХ ХХХ-Х(ВЗ) «Пламя» ТУ 28.99.39-009-93719474-2021, где Х — хладон (только МГП-Х 150), 150/65 — рабочее давление кгс/см², 20…140 — вместимость баллона л, 40/50/18 — Ду ЗПУ мм, способ пуска, Р — ручной пуск, (ВЗ) — взрывозащищённое исполнение (§1). Пример записи: Модуль МГП 65-60-40 ЭМ(ВЗ) «Пламя» ТУ 28.99.39-009-93719474-2021.
Пусковые устройства (таблица 3): УП-150ЭМ-Р / УП-150ЭМ (электромагнит ЕА45СП), УП-150ЭМ-Р(ВЗ) / УП-150ЭМ(ВЗ) (ЕА45СП Вз), УП-150ЭГП-Р / УП-150ЭГП, УП-150П-Р / УП-150ПД / УП-150П — тип определяется при заказе; совместно с РЭ пользоваться руководствами на электромагниты СЕРД.677139.007РЭ и СЕРД.677139.001РЭ.
Климатическое исполнение УХЛ категории размещения 2 по ГОСТ 15150: эксплуатация от минус 20 до плюс 50 °С; для ГОТВ ФК-5-1-12 — от минус 10 до плюс 50 °С (§3.1.3).

Монтаж

Монтаж и электрическая стыковка — по проекту автоматической установки пожаротушения, разработанному специализированной организацией (§6.1.2).
Электрическое пусковое устройство ЗПУ заземляется проводом со стандартным наконечником через крепёжные элементы на корпусе — по действующим ПУЭ (§6.2.2).
Установка — в местах, исключающих механические повреждения и прямые солнечные лучи, не ближе 1 м от нагревательных приборов; подступы к модулю не загромождать (§6.2.3).
Устройство ручного пуска (при наличии) и ЗПУ опломбировать; на выпускном штуцере ЗПУ — транспортная заглушка, снимаемая только при монтаже (§6.2.5–6.2.6).
Монтаж ЗПУ на баллон — только специальным динамометрическим ключом, момент затяжки 55÷60 Н×м; другие ключи для увеличения силы затяжки запрещены (§6.2.10).
Взрывозащищённое исполнение ЭМ(ВЗ)/ЭМ-Р(ВЗ): вывод катушки электромагнита — кабелем через взрывозащищённый кабельный ввод КНВМ1М-15, с дополнительной защитой металлорукавом (рекомендуются марки РЗ-ЦХ 15 или МРПИ 15); подсоединение свободного конца постоянно присоединённого кабеля выполнять вне взрывоопасной зоны или в соединительной коробке, сертифицированной по ТР ТС 012/2011, с соответствующей областью применения. Электромагнит имеет внутреннее заземление, степень защиты IP65 по ГОСТ 14254-2015; не допускать перегрева корпуса выше 80 °С; максимально допустимый потребляемый ток — 1 А (§5.4.3.2).
Хранение заряженного модуля у нагревательных приборов и при температуре выше 50 °С запрещено; транспортирование и хранение — по условиям 4 (Ж2) ГОСТ 15150 при минус 40…+50 °С, если иное не оговорено в паспорте на изделие; располагать вертикально в один ряд (§6.2.7, §10.2–10.5).
Зарядка (перезарядка) ГОТВ — только на специализированной зарядной станции; монтаж и обслуживание в составе АУПТ — только изготовителем или специализированными организациями с действующим разрешением (§6.1.3–6.1.4).
Гарантия изготовителя — 2 года с момента приёмки при гарантийной наработке одно срабатывание (§8.2).

Примеры

Производственные, складские, архивные помещения

По назначению (РЭ §2.1): тушение пожаров классов А, В, С в составе модульных и централизованных автоматических установок газового пожаротушения — производственные, складские, административные, архивные помещения, хранилища музейных ценностей и выставок.

Взрывоопасная зона

Модули с пусковым устройством с электромагнитом во взрывозащищённом исполнении (ЭМ(ВЗ), ЭМ-Р(ВЗ)) — маркировка 1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X — для взрывоопасных зон по гл. 7.3 ПУЭ и ГОСТ 30852.13-2002; там же допустимы модули с пневматическим пуском (РЭ §2.2).

Большой объём одним модулем

Баллоны до 140 л (МГП 65-140-40 / 65-140-50, масса без ГОТВ 105/107 кг, высота до 1708/1728 мм) — максимум газа в одной точке; эквивалентная длина трубопровода до 7,5 м (Ду40) и до 10 м (Ду50).

Частые вопросы

Что значит «65-140-40» в обозначении?

65 — рабочее давление кгс/см² (6,5 МПа), 140 — вместимость баллона в литрах, 40 — диаметр условного прохода ЗПУ в мм. У МГП-Х первая группа 150 — то же рабочее давление 150 кгс/см² (15,0 МПа).

Чем отличаются Ду40 и Ду50 при одинаковом баллоне?

Пропускной способностью выпуска: у 65-50 время выпуска ГОТВ не более 8 с и эквивалентная длина до 10 м, у 65-40 — 9 с и 7,5 м. Присоединение у 65-40 — М52×2-7g, у 65-50 — G 2-A. Массы и высоты исполнений почти одинаковы.

Можно ли ставить модуль во взрывоопасной зоне?

Да — с электрическим пуском во взрывозащищённом исполнении: маркировка электромагнита 1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X, по гл. 7.3 ПУЭ и ГОСТ 30852.13-2002. Также во взрывоопасных зонах возможно применение модулей с пусковым пневматическим устройством.

Какой ГОТВ применяется?

Хладон 125, 227еа, 318Ц, 114В2*, 13В1* (регенерированный), элегаз повышенной чистоты, ФК-5-1-12 (*только особо важные объекты). Коэффициент наполнения и давление газа-вытеснителя для каждого ГОТВ — таблица 4 РЭ; тип и массу заправки определяет проект.

Нюансы и грабли

Сертификат соответствия №ЕАЭС RU C-RU.ЧС13.В.00149/21 действителен до 21.06.2026 — на момент публикации карточки срок близок к окончанию или истёк; актуальность проверять у производителя.
Срок службы в таблице 1 разный: МГП-Х 150-18 — 20 лет, МГП 65-40/65-50 — 30 лет; не переносить цифру между семействами.
Хладон 114В2 и хладон 13В1 — только для противопожарной защиты особо важных объектов (примечание к таблице 1).
Ремонт модуля под избыточным давлением не допускается; разборка/сборка — только без давления и с отключённым электропитанием (§6.2.8–6.2.9).
Снятие чеки (перемещение стопора) с пусковых устройств запрещено, кроме случаев, оговоренных в РЭ (§6.2.11).
У МГП-Х 150-18 эквивалентная длина всего 3,0 м против 7,5 м (Ду40) и 10 м (Ду50) у МГП 65 — трассу трубопровода считать по проекту, «с запасом на глаз» не выйдет.
Остаток ГОТВ после срабатывания нормирован: МГП 65 — не более 0,4 кг, МГП-Х 150-18 — не более 0,7 кг; при приёмке после срабатывания это влияет на учёт перезаправки (§3.1.7).

Документация

МГП-65.000 РЭ — руководство по эксплуатации модулей МГП(65-140-40)…МГП(65-50-40), МГП(65-140-50)…МГП(65-50-50), МГП-Х(150-40-18), МГП-Х(150-20-18), 2022 г., 37 страниц.
ТУ 28.99.39-009-93719474-2021; сертификат соответствия №ЕАЭС RU C-RU.ЧС13.В.00149/21 (действителен до 21.06.2026).
Совместно используются РЭ электромагнитов СЕРД.677139.007РЭ и СЕРД.677139.001РЭ.
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс» (Рязань).
