МГП-Х 150-8 «Пламя» — компактные модули газового пожаротушения на 4, 6 и 10 л
Модули газового пожаротушения для малых объёмов: шкафы с электроникой, фальшполы, фальшпотолки, отсеки. Рабочее давление 15,0 МПа, пуск от ЭГП, ГОТВ — от хладона 125 до ФК-5-1-12.
Модели семейства
МГП-Х 150-10-8 «Пламя» (и МГП-Хг 150-10-8)баллон 10 л, вертикальное или горизонтальное («г») расположение
| Вместимость баллона | 10 л |
| Давление | рабочее 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); давление срабатывания МПУ 17,5–21,5 МПа (175–215 кгс/см²) |
| Выпуск ГОТВ | не более 10,0 с; эквивалентная длина не более 0,5 м; остаток ГОТВ в баллоне не более 0,2 кг |
| Пуск | ЭГП: импульс не менее 0,8 мс, 9÷27 В постоянного тока, сила тока не менее 0,5 А; ток контроля не более 0,05 А (не более 5 мин), безопасный ток 0,005 А; один ЭГП на модуль |
| Габариты | не более 220×176×1110 мм; расстояние до оси выходного штуцера 970 мм (для вертикального расположения баллона) |
| Масса | без ГОТВ не более 18,5 кг |
| Присоединение | G 1/2; диаметр условного прохода ЗПУ/сифонной трубки 8/8 мм |
| ГОТВ | хладон 125, 227еа, 318Ц, 114В2, 13В1 (регенерированный), элегаз повышенной чистоты, ФК-5-1-12 |
| Срок службы | 20 лет; ресурс срабатываний не менее 15 (таблица 1; в §8.1 — не менее 10) |

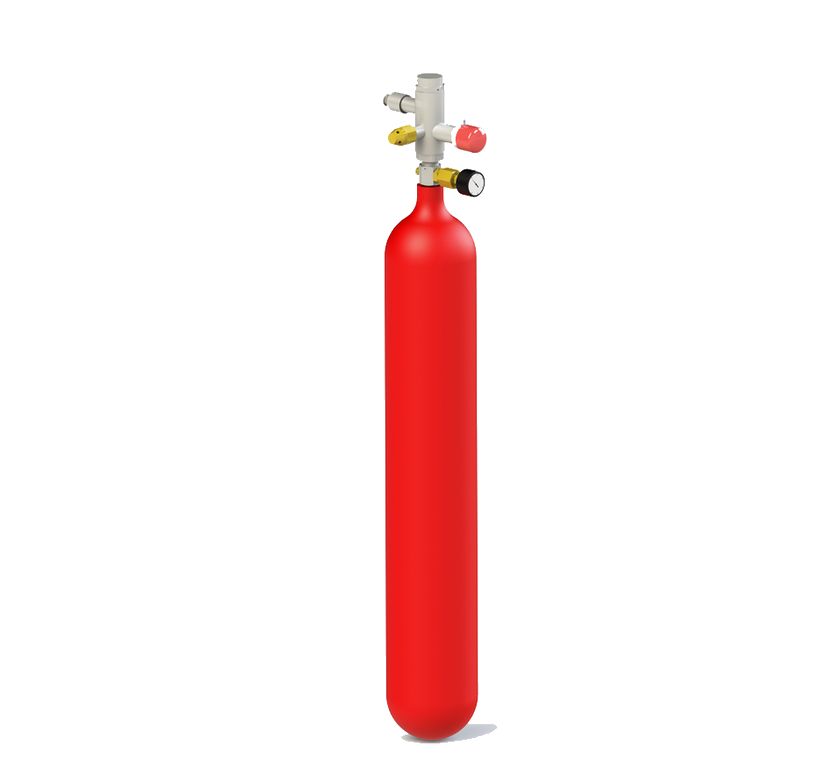

МГП-Х 150-6-8 «Пламя» (и МГП-Хг 150-6-8)баллон 6 л, те же 15,0 МПа и пуск ЭГП
| Вместимость баллона | 6 л |
| Давление | рабочее 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); МПУ 17,5–21,5 МПа |
| Выпуск ГОТВ | не более 10,0 с; эквивалентная длина не более 0,5 м |
| Габариты | не более 220×176×730 мм; расстояние до оси выходного штуцера 660 мм (для вертикального расположения баллона) |
| Масса | без ГОТВ не более 12,5 кг |
| Присоединение | G 1/2; Ду ЗПУ/сифонной трубки 8/8 мм |
| Срок службы | 20 лет; ресурс не менее 15 срабатываний (таблица 1; в §8.1 — не менее 10) |
МГП-Х 150-4-8 «Пламя» (и МГП-Хг 150-4-8)баллон 4 л — самая компактная модель линейки
| Вместимость баллона | 4 л |
| Давление | рабочее 15,0 МПа (150 кгс/см²); пробное 22,5 МПа (225 кгс/см²); МПУ 17,5–21,5 МПа |
| Выпуск ГОТВ | не более 10,0 с; эквивалентная длина не более 0,5 м |
| Габариты | не более 220×176×570 мм; расстояние до оси выходного штуцера 500 мм |
| Масса | без ГОТВ не более 9,5 кг |
| Присоединение | G 1/2; Ду ЗПУ/сифонной трубки 8/8 мм |
| Срок службы | 20 лет; ресурс не менее 15 срабатываний (таблица 1; в §8.1 — не менее 10) |
Как это работает и подключается
- Устройство: баллон на раме с хомутом, запорно-пусковое устройство (ЗПУ), сифон с сифонной трубкой, газовый насадок на выходе ЗПУ — напрямую или через рукав высокого давления (РЭ §5.1.2–5.1.4).
- Принцип работы: пусковой импульс на ЭГП → шток перемещается и разрушает мембрану → ГОТВ через сифонную трубку и сифон поступает в выходной штуцер и через насадок выходит в защищаемое помещение (§5.3).
- При срабатывании срабатывает сигнализатор давления СДУ-М с нормально разомкнутыми контактами (поз. 8 рис. 1); схема подключения — в приложении 1, маркировка выводов: 1 — красный, 2 — чёрный (синий), 3 — белый (§5.1.5).
- Ручной дистанционный пуск — устройством УРП-7 (в зависимости от варианта исполнения); срабатывание может осуществляться и от него (§5.1.6, §6.4.2).
- ЗПУ обеспечивает: сохранение ГОТВ под давлением, выпуск по электрическому импульсу или от ручного пуска, защиту баллона от разрушения при превышении давления, контроль давления, замену манометра под давлением, заправку ГОТВ и газом-вытеснителем (§5.2.1).
- Газ-вытеснитель — азот особой чистоты по ГОСТ 9293; допускается воздух с точкой росы не более минус 40 °С (§3.2).
- Максимальное наполнение ГОТВ (таблица 3): хладон 125 — коэффициент 0,9 кг/л (давление газа-вытеснителя 5,0–7,0 МПа), хладон 318Ц и 227еа — 1,1, хладон 13В1 регенерированный — 1,1 (5,5±0,5 МПа), элегаз — 1,05, хладон 114В2 — 1,5 (7,0±0,2 МПа), ФК-5-1-12 — 1,3 кг/л (7,0±0,2 МПа). Давление указано при 20 °С, точность заправки ±0,2 МПа.
- Обозначение при заказе: МГП-Хг 150-10-8 ЭГП «Пламя» ТУ 28.99.39-009-93719474-2021 — индекс «г» для горизонтального баллона, 150 — рабочее давление кгс/см², 10 — вместимость л, 8 — Ду ЗПУ мм, далее способ пуска и наличие ручного пуска (Р) (§1).
- Климатическое исполнение УХЛ категории размещения 2 по ГОСТ 15150, диапазон эксплуатации от минус 20 до плюс 50 °С; для ГОТВ ФК-5-1-12 — от минус 10 до плюс 50 °С (§3.3, таблица 1).
Монтаж
- Модуль устанавливается на раме, которая крепится к стене или иным конструкциям вертикально или горизонтально; в горизонтальном положении сифонная трубка должна быть сориентирована вниз, к полу (§5.1.3).
- После установки на месте эксплуатации модуль заземляется проводом со стандартным наконечником через крепёжные элементы на корпусе — по требованиям действующих ПУЭ (§6.2.3).
- Место установки — исключающее механические повреждения и прямые солнечные лучи, не ближе 1 м от нагревательных приборов (§6.2.4).
- Устройство ручного пуска (при наличии) и ЗПУ должны быть опломбированы; на выпускном штуцере ЗПУ — заглушка, которая снимается только при монтаже (§6.2.5–6.2.6).
- Подготовка к использованию: закрепить модуль, снять транспортную заглушку, установить насадок (или РВД и насадок) (§6.3).
- Монтаж и электрическая стыковка — по проекту автоматической установки пожаротушения, разработанному специализированной организацией (§6.1.2).
- Техобслуживание: ТО-1 — ежедневное (внешний осмотр, пломбы, утечки, манометр), ТО-2 — раз в год (крепление, замена манометра на поверенный, проверка монтажа системы запуска), ТО-3 — раз в 5 лет (замена пусковой мембраны и ЭГП, освидетельствование баллона по ФНП ОРПД). Освидетельствование баллона — каждые 5 лет с даты изготовления в паспорте на баллон (§7).
Примеры
Шкаф с электроникой, фальшпол, фальшпотолок
По назначению (РЭ §2.1): защита помещений (отсеков) малых объёмов, шкафов с электронным и электротехническим оборудованием, фальшполов, фальшпотолков и других подобных объектов.
Горизонтальный баллон — МГП-Хг
Индекс «г» в обозначении — горизонтальное расположение баллона с ГОТВ: модуль на раме крепится к стене или иным конструкциям, сифонная трубка ориентируется вниз, к полу (РЭ §1, §5.1.3).
Подача ГОТВ в скрытую зону
Газовый насадок ставится непосредственно на ЗПУ или через рукав высокого давления — когда ГОТВ нужно подать в скрытые (экранированные) зоны. Тип насадков определяет проектная документация на установку пожаротушения (РЭ §5.1.4).
Частые вопросы
Чем МГП-Х отличается от МГП-Хг?
Расположением баллона: индекс «г» — горизонтальное, без индекса — вертикальное (РЭ §1). У вертикальных модулей расстояние до оси выходного штуцера 970 мм (10 л) и 660 мм (6 л) помечено в таблице 1 звёздочкой «для модулей с вертикальным расположением баллона».
Каким ГОТВ заправляется модуль?
Хладон 125, 227еа, 318Ц, 114В2, 13В1 (регенерированный), элегаз повышенной чистоты, ФК-5-1-12. Коэффициент наполнения и давление газа-вытеснителя для каждого — в таблице 3 РЭ. Конкретный тип и массу определяет проект установки пожаротушения.
Как запускается модуль?
Способ пуска по таблице 1 — ЭГП (элемент газогенерирующий пусковой): импульс не менее 0,8 мс при 9÷27 В и токе не менее 0,5 А. Дополнительно возможен ручной дистанционный пуск устройством УРП-7.
Нюансы и грабли
- В тексте РЭ сертификат соответствия С-RU.ЧС13.В.00890 «действителен до 24.07.2022» — документ выпущен с истёкшим сертификатом; актуальный сертификат уточнять у производителя до заказа.
- В РЭ есть расхождение между разделами: ресурс срабатываний в таблице 1 и §3.8 — не менее 15, в §8.1 — не менее 10 в пределах срока службы. Для проекта закладывать более строгое значение (10).
- При замене манометра происходит незначительный сброс газа-вытеснителя; производитель рекомендует предварительно пройти обучение и тренировочные работы на предприятии-изготовителе (§7.5, ВНИМАНИЕ).
- Эксплуатация без ТО и после истечения срока переосвидетельствования баллона запрещена (§6.2.13).
- Зарядка и перезарядка ГОТВ — только на специализированной зарядной станции; тип и масса ГОТВ определяются проектом (§6.1.3).
- Хладон 114В2 и хладон 13В1 применяются только для противопожарной защиты особо важных объектов (примечание к таблице 3).
- Ремонт модуля под избыточным давлением не допускается; разборка/сборка — только при отсутствии давления и отключённом электропитании (§6.2.8–6.2.9).
Документация
- МГП-Х 150.000 РЭ — руководство по эксплуатации модулей МГП-Х (150-10-8), МГП-Х (150-6-8), МГП-Х (150-4-8), МГП-Хг (150-10-8), МГП-Хг (150-6-8), МГП-Хг (150-4-8), 2020 г., 15 страниц.
- ТУ 28.99.39-009-93719474-2021; сертификат соответствия С-RU.ЧС13.В.00890 (по тексту РЭ — действителен до 24.07.2022).
- Разработчик — ООО «НТО Пламя» (Реутов, ул. Гагарина, 35); изготовитель — АО «НПЦ «Онэкс» (Рязань, проезд Яблочкова, д. 5, корп. 27).
