НТО Пламя · модуль газового пожаротушения (МГП-М) с газом-вытеснителем, пуск ЭГП

МГП-М «Пламя» — модули газового пожаротушения под хладоны, ФК-5-1-12, элегаз, СО2 и хладон 23

Модульные установки газового пожаротушения: баллоны 20–180 л, ГОТВ под давлением газа-вытеснителя (азот), пуск газогенерирующим элементом ЭГП, ручной дублёр УРП-7, взрывозащита 2ЕхdsIIСТ3 Х.

Модули газового пожаротушения МГП-М «Пламя» (МГП-М 60, МГП-М 55, МГП-М 150)

Модели семейства

МГП-М 60 «Пламя» (МГП-М(60-140-40)…(60-50-40), (60-140-50)…(60-50-50)) и МГП-М 55 «Пламя» (55-180-50, 55-150-50)баллоны 50–180 л, рабочее давление 6,0 / 5,5 МПа, ЗПУ Ду40 и Ду50, ГОТВ — хладоны, ФК-5-1-12, элегаз

Структура обозначения	МГП-М ХХХ-ХХХ-ХХ ХХХ-Х(ХХ) «Пламя»: рабочее давление (кгс/см²) — вместимость баллона (л) — Ду ЗПУ (мм) — способ пуска (ЭГП) — ручной пуск (Р) — взрывозащита (ВЗ); ТУ 28.99.39-009-93719474-2021
МГП-М 60	рабочее давление 6,0 МПа (60 кгс/см²), пробное 9 МПа (90 кгс/см²); баллоны 140/120/100/80/60/50 л; ЗПУ Ду 40/40 или 50/50; время выпуска ГОТВ не более 6,5 с (Ду40) и 9,0 с (Ду50); эквивалентная длина не более 4,0 / 5,5 м; давление срабатывания МПУ 7,5–9,0 МПа
МГП-М 55	рабочее давление 5,5 МПа (55 кгс/см²), пробное 8,25 МПа (82,5 кгс/см²); баллоны 180 и 150 л; ЗПУ Ду 50/50; время выпуска не более 9 с; эквивалентная длина не более 9 м; давление срабатывания МПУ 7,0–8,2 МПа
ГОТВ	хладон 125, хладон 227еа, хладон 318Ц, хладон 114В2 и хладон 13В1 (последние два — только для особо важных объектов), элегаз повышенной чистоты, ФК-5-1-12; максимальное наполнение 0,9–1,5 кг/л по ГОТВ (таблица 3 РЭ)
Газ-вытеснитель	азот особой чистоты по ГОСТ 9293, допускается воздух с точкой росы не более −40 °C; давление заправки 3,1–5,1 МПа в зависимости от ГОТВ (при 20 °C)
Способ пуска	только ЭГП: ЭГП, ЭГП-Р, ЭГП(ВЗ), ЭГП-Р(ВЗ); на модуль ДВА газогенерирующих элемента — один для автоматического пуска, второй для устройства ручного дистанционного пуска УРП-7
Параметры пуска ЭГП	напряжение 9–27 В; ток срабатывания не менее 0,5 А (0,5–0,8 А для ВЗ); импульс не менее 8 мс; сопротивление цепи элемента 1,0–5,5 Ом; безопасный ток 0,05 А (не более 5 мин) / 0,005 А (без ограничения времени)
Габариты, мм (Д×Ш×В, не более)	МГП-М 60: 357×357×1847 (140 л, Ду40) … 357×357×903 (50 л, Ду40); МГП-М 55: 416×416×1829 (180 л) и 416×416×1589 (150 л)
Масса без ГОТВ, кг (не более)	МГП-М 60 Ду40: 97/86/82/72/61/56 (140…50 л); Ду50: 94/89/84/74/63/58; МГП-М 55: 146 (180 л), 126 (150 л)
Присоединение	МГП-М 60 Ду40 — М 52×2-7g, Ду50 — G 2-A; МГП-М 55 — G 2 (РВД)
Климатика	УХЛ категории 2 по ГОСТ 15150; эксплуатация −20…+50 °C, для ГОТВ ФК-5-1-12 — −10…+50 °C
ЗПУ	многоразовое, нормально закрытое (ЗПУ-40-М, ЗПУ-40ВЗ-М и модификации с ручным пуском): мембрана делит входную и выходную полости, при срабатывании газогенерирующего элемента давление в управляющей полости рвёт мембрану; есть манометр с возможностью замены под давлением
Ресурс и срок службы	не менее 15 срабатываний; срок службы: в таблице 1 — 30 лет, в разделе 8 — 25 лет с момента приёмки; гарантия 2 года с момента приёмки при гарантийной наработке одно срабатывание
Комплектность	модуль, защитный колпак, УРП-7 (в зависимости от исполнения), РЭ на партию, паспорт на модуль и баллон, паспорт на манометр

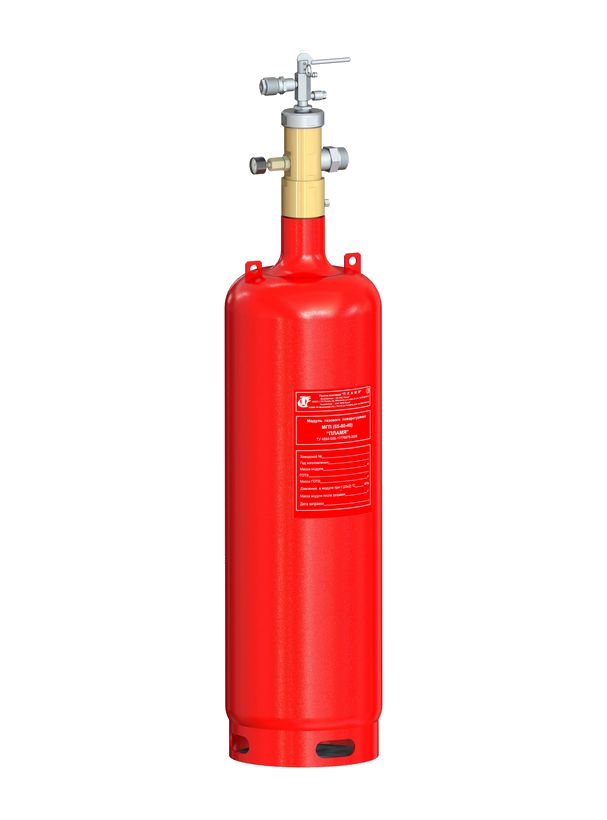

МГП-М 150 «Пламя» — МГП-М(150-100-25)…(150-20-25)высокое давление 15 МПа, баллоны 20–100 л, ЗПУ Ду25, ГОТВ — хладоны, ФК-5-1-12, элегаз, СО2, хладон 23

Давление	рабочее 15,0 МПа (150 кгс/см²), пробное 22,5 МПа (225 кгс/см²); давление срабатывания МПУ 17,8–18,5 МПа
Баллоны	100 / 80 / 60 / 50 / 40 / 20 л; ЗПУ и сифонная трубка Ду 25/25
ГОТВ	хладоны 125, 227еа, 318Ц, 114В2, 13В1, элегаз, ФК-5-1-12, а также двуокись углерода и хладон 23; максимальное наполнение СО2 — 0,72 кг/л, хладона 23 — 0,86 кг/л
Газ-вытеснитель	азот особой чистоты ГОСТ 9293 (кроме модулей с СО2 и хладоном 23 — там вытеснение собственным давлением); давление 5,0–7,0 МПа для хладонов 125/318Ц/227еа, 5,5±0,5 для 13В1 и элегаза, 7,0±0,2 для 114В2 и ФК-5-1-12
Выпуск ГОТВ	не более 9 с (для СО2 — не более 30 с); эквивалентная длина не более 1,5 м
Способ пуска	ЭГП, ЭГП-Р, ЭГП(ВЗ), ЭГП-Р(ВЗ); два ЭГП на модуль — автоматический пуск и ручной дистанционный пуск УРП-7 (определяется при заказе); параметры те же: 9–27 В, ≥0,5 А, ≥8 мс, 1,0–5,5 Ом
Габариты, мм (Д×Ш×В, не более)	350×317×1751 (100 л), 350×317×1496 (80 л), 350×317×1196 (60 л), 350×219×1871 (50 л), 350×219×1556 (40 л), 350×219×1406 (20 л)
Масса без ГОТВ, кг (не более)	108 / 96 / 82 / 86 / 74 / 48 (100…20 л)
Присоединение РВД	М 45×2-7g
Контроль массы (для СО2 и хладона 23)	весовой контроллер ВК-2.1 + платформа ПТВ-200 либо СКМ-4 (ВЗ-исполнение) — комплектация определяется при заказе
Климатика	УХЛ категории 2 по ГОСТ 15150; эксплуатация −30…+50 °C, для ГОТВ ФК-5-1-12 — −10…+50 °C
Ресурс и срок службы	не менее 15 срабатываний; срок службы: в таблице 1 — 30/20 лет, в разделе 8 — 20 лет с момента приёмки; гарантия 2 года при наработке одно срабатывание
Комплектность	модуль, защитный колпак, весовые средства (по заказу), РЭ, паспорт на модуль, паспорт на баллон, паспорт на манометр (кроме модулей с СО2 и хладоном 23 — на них манометр ЗПУ не ставится)

Как это работает и подключается

МГП-М — модуль с раздельным хранением: баллон заполнен ГОТВ (сжиженным или сжатым газом), сверху через ЗПУ подведено давление газа-вытеснителя (азот). ЗПУ нормально закрыто и разделено мембраной на входную и выходную полости.
Пуск — только пиротехнический: при подаче импульса на газогенерирующий элемент (ЭГП) в управляющей полости ЗПУ создаётся давление, разрывает мембрану — ГОТВ свободно проходит в выходную полость, магистральный трубопровод (или устройство выпуска) и через насадки в защищаемое помещение.
Два ЭГП на модуль: первый срабатывает от системы автоматического пуска, второй — от устройства ручного дистанционного пуска УРП-7 (поставляется в зависимости от исполнения).
Контроль давления газа-вытеснителя — по манометру ЗПУ; для модулей с СО2 и хладоном 23 манометр не устанавливается, контроль ведётся взвешиванием (ВК-2.1/ПТВ-200 или СКМ-4).
Манометр ЗПУ можно заменить на поверенный без сброса давления: распломбировать, затянуть гайку затвора до упора, демонтировать манометр, установить поверенный с заменой уплотнительного кольца, отвернуть гайку на 1–1,5 оборота, проверить герметичность обмыливанием 5 мин, опломбировать.
Остаток ГОТВ в баллонах после выпуска не превышает 0,4 кг; цепь электромонтажа проверяется током не более 0,05 А (до 5 мин), с устройством защиты УЗЭП — 0,005 А без ограничения времени; сопротивление подводящих линий не должно снижать ток ниже гарантирующего срабатывание ЗПУ.

Монтаж

Размещение — по проекту АУГП, разработанному специализированной организацией; монтаж по ГОСТ 12.4.009-83. Баллон устанавливается ВЕРТИКАЛЬНО на полу и крепится хомутом к стене или другими элементами крепления (хомуты модульные, опоры настенные, стойки монтажные, рамы монтажные) — в отличие от МГП 150, штатно без весовой платформы.
Модули с СО2 и хладоном 23 (МГП-М 150) ставятся на весовую платформу (поз. 7 рис. 1 РЭ МГП-М-150).
Магистральный трубопровод собрать по проекту и продуть воздухом с избыточным давлением 0,02–0,03 МПа (0,2–0,3 кгс/см²); снять транспортировочную заглушку, присоединить трубопровод (устройство выпуска) и установить насадки.
После установки модуль заземлить по ПУЭ — проводом со стандартным наконечником через крепёжные элементы на корпусе; не менее 1 м от нагревательных приборов, без прямых солнечных лучей и механических повреждений; подступы не загромождать.
Электрическая цепь запуска: соблюдать полярность выводов, указанную на изделии УРП-7; качество электромонтажа проверять прибором с током контроля не более 0,05 А и длительностью не более 5 мин (0,005 А — без ограничения времени).
Взрывозащищённое исполнение: монтаж электроцепи ЗПУ — по главе 7.3 ПУЭ и ГОСТ 30852.13-2002; УРП-7 устанавливать за пределами взрывоопасного помещения; пусковое устройство на штуцер ЗПУ — до упора, резьбовые соединения оболочки законтрить проволокой и опломбировать; стыковку к проводам выполнять в соединительной коробке с необходимым уровнем взрывозащиты.
Момент затяжки ЗПУ при монтаже на баллон (МГП-М 150) — 20 Н·м, только специальным динамометрическим ключом.
Зарядка/перезарядка ГОТВ и газа-вытеснителя, монтаж и обслуживание в составе АУГП — только изготовителем или специализированными организациями с действующими в РФ разрешениями.

Примеры

Серверная, архив, хранилище музейных ценностей

Модули предназначены для тушения пожаров классов А, В, С (МГП-М 60/55 — также электроустановок под напряжением) в составе модульных и централизованных АУГП; РЭ называет производственные, складские, административные, архивные помещения, хранилища музейных ценностей и выставок.

Большой объём — МГП-М 55 на 180 и 150 л

Самые ёмкие модули семейства: баллоны 180 и 150 л рабочим давлением 5,5 МПа, ЗПУ Ду50, эквивалентная длина до 9 м — больше, чем у младших линеек, что упрощает разводку по крупному помещению.

Взрывоопасная зона

Модули с ЗПУ, имеющим средства взрывозащиты (маркировка 2ЕхdsIIСТ3 Х, постоянно присоединённый кабель), применяются во взрывоопасных зонах помещений и наружных установок по главе 7.3 ПУЭ и ГОСТ 30852.13-99; контроль массы СО2/хладона 23 — системой СКМ-4 во взрывозащищённом исполнении.

Частые вопросы

Чем МГП-М отличается от МГП 150?

МГП 150 хранит ГОТВ под собственным давлением 15 МПа (СО2 или хладон 23, сифонная трубка, пуск ЭМ/ЭГП/П). МГП-М — модули с газом-вытеснителем (азот): ГОТВ (хладоны 125/227еа/318Ц/114В2/13В1, ФК-5-1-12, элегаз; у МГП-М 150 также СО2 и хладон 23) хранится при более низком давлении, пуск только пиротехнический (ЭГП, два элемента на модуль). Линейка МГП-М 150 конструктивно ближе к МГП 150: те же 15 МПа и Ду25 против Ду18.

Что такое УРП-7 и зачем два ЭГП?

УРП-7 — устройство ручного дистанционного пуска, ставится вне защищаемого помещения (для взрывозащищённых исполнений — за пределами взрывоопасной зоны). Один газогенерирующий элемент модуля срабатывает от системы автоматического пуска, второй — от УРП-7: так ручной пуск не зависит от электричества АПС.

Как контролируют сохранность ГОТВ в МГП-М?

Для хладонов и ФК-5-1-12 — визуально по манометру ЗПУ (давление газа-вытеснителя); манометр подлежит периодической поверке с заменой. Для СО2 и хладона 23 манометра нет — масса контролируется взвешиванием: весовой контроллер ВК-2.1 с платформой ПТВ-200 или система СКМ-4 (ВЗ), при их отсутствии — взвешивание модуля на весах с погрешностью не более ±0,2 кг.

Нюансы и грабли

В РЭ есть расхождение между разделами: срок службы в таблице 1 — 30 лет (МГП-М 60/55) и 30/20 лет (два ряда вместимости у МГП-М 150), в §8.1 обоих РЭ — 25 лет (МГП-М 60/55) и 20 лет (МГП-М 150). Скорее всего, это границы допустимого с разными допусками — подходят оба варианта.
Пуск ТОЛЬКО ЭГП: в отличие от МГП 150, у МГП-М нет ни электромагнитного, ни пневматического пуска — заложить в проект пиротехническую цепь и УРП-7, если нужен ручной дистанционный пуск.
Ток проверки цепи ЭГП жёстко ограничен: 0,05 А не дольше 5 мин, без ограничения времени — только 0,005 А; превышение при прозвонке может сработать пуском.
Хладон 114В2 и хладон 13В1 — только для противопожарной защиты особо важных объектов (сноска РЭ); давление газа-вытеснителя в диапазоне 5,0–7,0 МПа выбирается проектной документацией, заправка выдерживается с точностью ±0,1 МПа.
Для ГОТВ ФК-5-1-12 нижняя граница температуры эксплуатации выше: −10 °C вместо −20/−30 °C — холодный чердак или неотапливаемый склад с «ФК-5» уже вне диапазона.
ЗАПРЕЩАЕТСЯ: эксплуатировать модуль без ТО и после истечения срока переосвидетельствования баллона; проводить ТО при включённой системе автоматического запуска; срывать пломбы; разбирать части ЗПУ, не отключив модуль от системы электрического запуска; хранить заряженный модуль при температуре выше 50 °C и под прямым солнцем.
ТО по РЭ: ТО-1 ежедневно (визуально), ТО-2 раз в год (проверка крепления, замена манометра на поверенный, проверка монтажа системы запуска), ТО-3 раз в 5 лет (проверка сохранности ГОТВ, замена ЭГП); работы ТО-2/ТО-3 — специализированной организацией с записью в паспорта модуля и баллона.
Замена манометра под давлением сопровождается незначительным сбросом газа-вытеснителя: РЭ рекомендует предварительно пройти обучение и тренировочные работы на предприятии-изготовителе.

Документация

«Модули газового пожаротушения МГП-М «Пламя» МГП-М(60-140-50)…МГП-М(55-150-50). Руководство по эксплуатации МГП-М-60.000 РЭ», 2021.
«Модули газового пожаротушения МГП-М 150 «Пламя» МГП-М(150-100-25)…МГП-М(150-20-25). Руководство по эксплуатации МГП-М-150.000 РЭ», 2021.
ТУ 28.99.39-009-93719474-2021; сертификат соответствия ЕАЭС RU C-RU.ЧС13.В.00149/21 (действителен до 21.06.2026).
Совместно с РЭ применяются: УРП-7 — УРП 7.00.000 РЭ; весовой контроллер ВК-2.1 — ВК2.001-02 РЭ; СКМ-4 — СКМ-4.001-02 РЭ; ВК-3.4 — ВК3.004.01 РЭ.
Разработчик и изготовитель — ООО «НТО Пламя» (г. Реутов Московской обл.), производственная площадка АО «НПЦ «Онэкс» (г. Рязань).
