МПП-100-09/-10 «Лавина» — 80 кг порошка, до 128 м², у -09 взрывозащита

Закачные модули порошкового пожаротушения: 95 л, 80 кг порошка, до 128 м² / 192 м³, классы А, В, С и электрооборудование до 36 кВ. -09 — взрывозащищённый, -10 — общего назначения.

Модули порошкового пожаротушения «МПП Лавина»-100 (НТО Пламя)

Модели семейства

МПП-100-09 («МПП(Н) Лавина»-100-09-КД-1-З-ЭГП(ВЗ)-УХЛ-2)закачной, взрывозащищённый; ТУ 28.99.39-005-93719474-2020

Назначение	пожары классов А, В, С по ГОСТ 27331-87 и электрооборудование под напряжением до 36 кВ; автоматические установки порошкового тушения модульного типа
Взрывозащита	для взрывоопасных зон помещений и наружных установок (ПУЭ гл. 7.3, ГОСТ 30852.13-2002); маркировка УЗП-50ВЗ в составе модуля — 2Ex d s IIC T3 Gc X, знак «Х» — постоянно присоединённый кабель
Защищаемая площадь / объём	не более 128 м² / 192 м³ (классы А и В); максимальный ранг очага класса В — 233В (два очага); площадь и конфигурация распыла — по вариантам размещения приложения А
Огнетушащее вещество	порошок Волгалит-АВСЕ (ТУ 2149-005-57847408-2015) или Вексон-АВС 50 (ТУ 2149-028-10968286-2014), масса 80±4,0 кг; вместимость корпуса 95+4 л; остаток после срабатывания ≤15%
Время действия / быстродействие	от 1 до 15 с (КД-1) / от 1 до 10 с (Б-2)
Давление	максимальное рабочее 1,6 МПа; зарядки рабочим газом при 20 °С — 1,4±0,05 МПа; вытесняющего газа в диапазоне температур эксплуатации — 1,6…1,0 МПа; рабочий газ — воздух или азот с точкой росы не выше −50 °С
Электрический пуск (один ЭГП)	ток 0,5–0,8 А, сопротивление цепи 1,0–5,5 Ом, импульс не менее 8 мс, напряжение 9–27 В; безопасный ток проверки ≤0,05 А (не более 5 мин) и ≤0,005 А (без ограничения времени)
Температура эксплуатации	с порошком Вексон-АВС 50: −50…+50 °С; с порошком Волгалит-АВСЕ: −60…+50 °С; климатическое исполнение УХЛ2 по ГОСТ 15150
Габариты и масса	не более 1160×440×428 мм; полная масса 125±7 кг; усилие ручного приведения в действие ≤100 Н
Надёжность и ресурс	срок службы 20 лет с приёмки ОТК, ресурс не менее 10 срабатываний; вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); гарантия 2 года с момента продажи

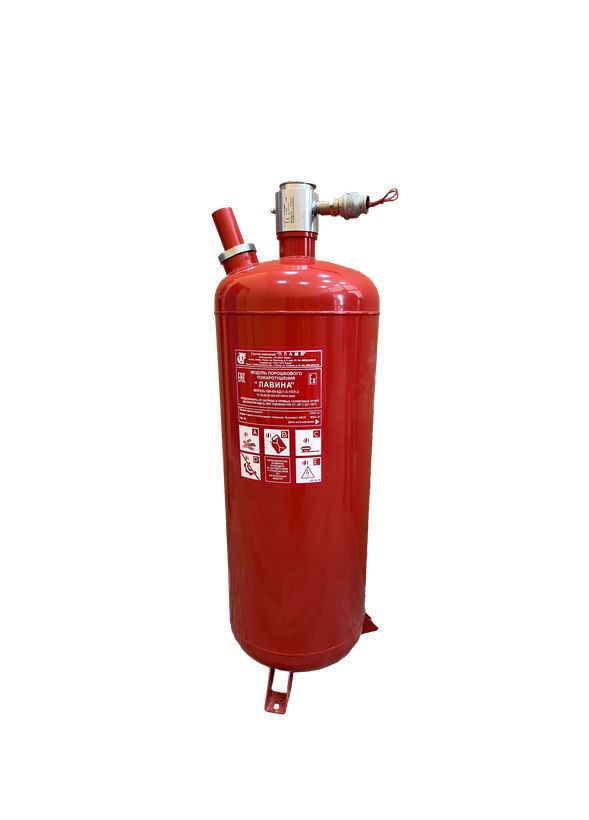

МПП-100-10 («МПП(Н) Лавина»-100-10-КД-1-З-ЭГП-УХЛ-2)закачной, общего назначения (без взрывозащиты); ТУ 28.99.39-005-93719474-2020

Назначение	то же, что у МПП-100-09: классы А, В, С и электрооборудование до 36 кВ в автоматических установках порошкового тушения модульного типа
Взрывозащита	отсутствует — по РЭ модуль «не предназначен для применения во взрывоопасных зонах»
Защищаемая площадь / объём	не более 128 м² / 192 м³; максимальный ранг очага класса В — 233В (два очага); конфигурация распыла — по приложению А
Огнетушащее вещество	порошок Волгалит-АВСЕ или Вексон-АВС 50, масса 80±4,0 кг; вместимость корпуса 95+4 л; остаток после срабатывания ≤15%
Время действия / быстродействие	от 1 до 15 с (КД-1) / от 1 до 10 с (Б-2)
Давление	максимальное рабочее 1,6 МПа; зарядки при (20±5) °С — 1,4±0,05 МПа; вытесняющего газа в диапазоне температур — 1,6…1,0 МПа; рабочий газ — воздух или азот с точкой росы не выше −50 °С
Электрический пуск (один ЭГП)	ток не менее 0,5 А, сопротивление цепи 1,0–5,5 Ом, импульс не менее 8 мс, напряжение 9–27 В; безопасный ток проверки ≤0,05 А (5 мин) и ≤0,005 А (без ограничения времени)
Температура эксплуатации	с порошком Волгалит-АВСЕ: −60…+50 °С; с порошком Вексон-АВС 50: −50…+50 °С; УХЛ2 по ГОСТ 15150
Габариты и масса	не более 1160×450×450 мм; полная масса 125+7 кг; усилие ручного приведения в действие ≤100 Н
Надёжность и ресурс	срок службы 20 лет с момента приёмки, ресурс не менее 10 срабатываний; вероятность безотказной работы 0,95; гарантия 2 года с момента продажи

МПП-100 и МПП-100-07тексты РЭ/паспортов в партию не извлечены — параметры не подтверждены

МПП-100	базовое обозначение линейки «Лавина»-100; в документах семьи встречается только имя сертификата «ТР ЕАЭС МПП-100 Лавина» (файл сертификата не извлекался)
МПП-100-07 (и МПП-100-08)	упомянуты в файле «Методика восстановления модуля МПП-100-07, МПП-100-08» — методика не извлекалась, РЭ/паспорта в базе нет
Статус	характеристик этих исполнений в доступном РЭ нет, в карточку они не вносятся — требуется доизвлечение документов и проверка инженером

Как это работает и подключается

Устройство: корпус для хранения огнетушащего порошка, заправленный рабочим газом до рабочего давления, и запорно-пусковое устройство (УЗП) с пусковым устройством. В горловине — штуцер с заправочным манометрическим узлом: через него заряжают модуль рабочим газом и ставят индикатор давления.
При пожаре электрический импульс поступает на пусковое устройство, срабатывает УЗП; газопорошковая смесь под давлением из корпуса через заборник идёт в подводящий трубопровод, затем в распределительный и через насадки-распылители — на защищаемую площадь или в объём.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта. Возможна ручная активация устройством ручного пуска УРП-7 (с модулем не поставляется, количество определяется при заказе).
Тип и количество насадков-распылителей (НР-3.8, НР-6.12, НРГ 50, НР 25-5, НР 25-6, НР 32-6, распылитель МАУПТ-100.401) определяется при заказе по вариантам размещения обязательного приложения А: от него зависят защищаемая площадь (16–128 м²) и ориентация насадков.
Контроль давления в эксплуатации — по индикатору на заправочном манометрическом узле: стрелка должна быть в зелёной зоне. Допустимые значения давления зависят от температуры окружающего воздуха (таблица 5 РЭ: от 1,0–1,15 МПа при −50…−40 °С до 1,45–1,6 МПа при +40…+50 °С).
Модуль не предназначен для тушения веществ, горение которых происходит без доступа воздуха, а также горящих металлов и металлоорганических соединений.
Технические решения защищены патентом № 2259855 «Способ тушения пожара и многоструйный формирователь потока огнетушащего порошка».

Монтаж

Размещение и обслуживание — по РЭ и ГОСТ 12.4.009-83; монтаж модуля и распределительного трубопровода, электрическая стыковка с УРП — только по проекту системы пожарной защиты, разработанному специализированной организацией.
Трубопроводы: стальные трубы по п. 10.2.11 СП 485.1311500.2020 (раздел «Порошковое пожаротушение»); длина подводящего трубопровода (dу50) не более 20 м; горизонтальный участок — с уклоном не менее 1:100 в сторону распылителей.
Крепление трубопроводов: расстояние от насадка до узла крепления не более 0,5 м, между элементами крепления не более 3 м; ориентация насадков-распылителей — строго по рисункам приложения А.
Перед стыковкой с модулем распределительный трубопровод продуть воздухом с избыточным давлением 0,02–0,03 МПа (0,2–0,3 кгс/см²).
После установки модуль заземлить по ПУЭ (проводом со стандартным наконечником, крепежом на корпусе). Размещение — в местах без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для корпуса модуля и не менее 1,5 м для УРП-7; подступы не загромождать.
Качество электромонтажа цепи пуска проверять прибором с током контроля не более 0,05 А при длительности не более 5 мин; при использовании устройства защиты «УЗЭП» — не более 0,005 А, длительность не ограничена. Ток проверки целостности цепей запуска без ограничения времени — не более 0,005 А. Сопротивление подводящих линий не должно снижать ток ниже гарантирующего срабатывание.
Для МПП-100-09 (взрывозащищённый): монтаж электрозапуска по ПУЭ гл. 7.3 и ГОСТ 30852.13-2002; устройство дистанционного ручного пуска — за пределами взрывоопасного помещения; стыковку пускового устройства к проводам выполнять в соединительной коробке с необходимым уровнем взрывозащиты; пусковое устройство ставить на штуцер до упора, резьбовые соединения законтрить винтом и проволокой, опломбировать.
Зарядка/перезарядка порошком и рабочим газом (в т.ч. после срабатывания), контроль системы электрозапуска и ТО — только изготовителем или специализированными организациями с соответствующим разрешением; устройство ручного пуска должно быть опломбировано.

Примеры

Взрывоопасное производство

МПП-100-09 с взрывозащищённым УЗП-50ВЗ (маркировка 2Ex d s IIC T3 Gc X) — для взрывоопасных зон помещений и наружных установок по ПУЭ гл. 7.3; устройство ручного пуска УРП-7 при этом ставится за пределами взрывоопасного помещения.

Склад или производственный зал

Один модуль защищает до 128 м² площади или до 192 м³ объёма — но конкретная конфигурация распыла зависит от типа, количества и высоты размещения насадков-распылителей (обязательное приложение А к РЭ).

Защита отдельного оборудования

Модули применяют и для локальной защиты пожароопасных участков и отдельно стоящего оборудования, и для всей площади или объёма помещения — по проекту автоматической установки порошкового тушения.

Частые вопросы

Чем МПП-100-09 отличается от МПП-100-10?

МПП-100-09 — взрывозащищённое исполнение: УЗП-50ВЗ с маркировкой 2Ex d s IIC T3 Gc X, допускается применение во взрывоопасных зонах по ПУЭ гл. 7.3. МПП-100-10 — общего назначения, по РЭ не предназначен для взрывоопасных зон. Базовые параметры общие (корпус 95 л, 80±4 кг порошка, до 128 м²/192 м³, 20 лет службы, 10 срабатываний), габариты немного различаются: 440×428 мм у -09 и 450×450 мм у -10 при высоте 1160 мм.

Можно ли тушить электрооборудование под напряжением?

Да, РЭ допускает тушение электрооборудования под напряжением до 36 кВ (классы пожаров А, В, С по ГОСТ 27331-87). Нельзя тушить вещества, горящие без доступа воздуха, и горящие металлы с металлоорганическими соединениями.

Как часто обслуживать модуль?

ТО-1 (внешний осмотр, пломбы на УЗП и УРП, давление по индикатору) — по РЭ МПП-100-09 ежемесячно, по РЭ МПП-100-10 ежедневно; ТО-2 — раз в год (проверка качества монтажа электрозапуска); ТО-3 — раз в 5 лет (замена ЭГП-1, проверка давления зарядки); ТО-4 — раз в 10 лет (освидетельствование корпуса с гидроиспытанием, замена индикатора давления). Работы ТО-2…ТО-4 — специализированной организацией, с записями в журнале и таблицах приложения В.

Нюансы и грабли

Периодичность ТО-1 в двух РЭ указана по-разному: у МПП-100-09 — ежемесячное, у МПП-100-10 — ежедневное. На объекте со смешанным парком смотреть РЭ конкретного исполнения, а не «по аналогии».
Проверка электроцепи пуска обычным прибором с большим током опасна: допустимый ток контроля — 0,05 А (не более 5 мин) или 0,005 А (без ограничения времени, в т.ч. с «УЗЭП»). Превышение может привести к срабатыванию ЭГП.
ЗАПРЕЩАЕТСЯ: эксплуатировать модуль без ТО и после истечения срока переосвидетельствования корпуса; обслуживать при включённой системе автоматического запуска; срывать пломбу и разбирать части взрывонепроницаемой оболочки, не отключив модуль от системы электрозапуска; разбирать УРП-7 и «исправлять» его кажущиеся дефекты.
«128 м²» — не универсальное число: защищаемая площадь зависит от варианта размещения, типа и количества насадков и высоты (приложение А даёт разброс 16–128 м²); защищаемый объём 192 м³ указан при высоте размещения распылителей (5±0,1) м.
Порошок имеет срок годности (Вексон-АВС 50 — 10 лет): перезаправка — по таблице 6 РЭ; корпус — сосуд под давлением, раз в 10 лет (ТО-4) требуется освидетельствование с гидравлическим испытанием пробным давлением и замена индикатора давления.
После срабатывания модуль не «перезаряжается на месте»: восстановление работоспособности — только специализированной организацией с лицензией, деталями и порошком, рекомендованными изготовителем.
УРП-7 в комплект модуля не входит — заказывается отдельно; при этом УРП-7, получившее повреждения или отказавшее, подлежит возврату изготовителю, утилизация — специализированной организацией.

Документация

МПП-100-09 — Руководство по эксплуатации, совмещённое с паспортом, МППЗ-100.000.09 РЭ, 2024.
МПП-100-10 — Руководство по эксплуатации, совмещённое с паспортом, МППЗ-100.000.10 РЭ, 2023.
ТУ 28.99.39-005-93719474-2020; сертификат соответствия № ЕАЭС RU C-RU.ЧС13.В.00319/21 с 21.10.2021.
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «ОНЭКС» (Рязань).
