Лавина-Комби 100/170 — порошковое тушение без взрывозащиты: пуск ЭГП или ЭМ
Модуль-контейнер с порошком и баллоном газа: сработал пуск — порошок через насадки залил помещение или локальный очаг класса А/В.
Модели семейства
МППК(Н) Лавина-Комби-100-КД-1-БСГ-УХЛ2, вид пуска ЭГП (МППК-100.11.01)100 л, 92 кг порошка, до 128 м² / 1000 м³, пуск газогенерирующим элементом
| Огнетушащая способность | класс В и А: до 128 м², до 1000 м³; макс. ранг очага В — 233, два очага |
| ОТВ / газ | порошок «Вексон-АВС 70 Модуль»; масса 92±2 кг, остаток после срабатывания не более 5 %; вытесняющий газ — воздух, баллон 40–50 л, зарядка 13,5±0,5 МПа при (20±5) °C |
| Время действия / быстродействие | 1–15 с (КД-1) / не более 1 с (Б-1) |
| Пуск ЭГП | ток не менее 0,5 А; сопротивление цепи ЭГП 2,5–5,0 Ом; импульс не менее 0,4 с; напряжение 3,0–27,0 В; ток проверки ≤ 0,05 А (до 5 мин) или ≤ 0,005 А без ограничения времени |
| Давления | рабочее в корпусе не более 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа |
| Габариты, масса | не более 1550×550×750 мм; полная масса 230±10 кг |
| Климатика | от минус 50 до плюс 50 °C, УХЛ2 по ГОСТ 15150; без взрывозащиты — не для Ex-зон |
| Надёжность | вероятность безотказной работы 0,95; срок службы 20 лет; ресурс не менее 20 срабатываний |

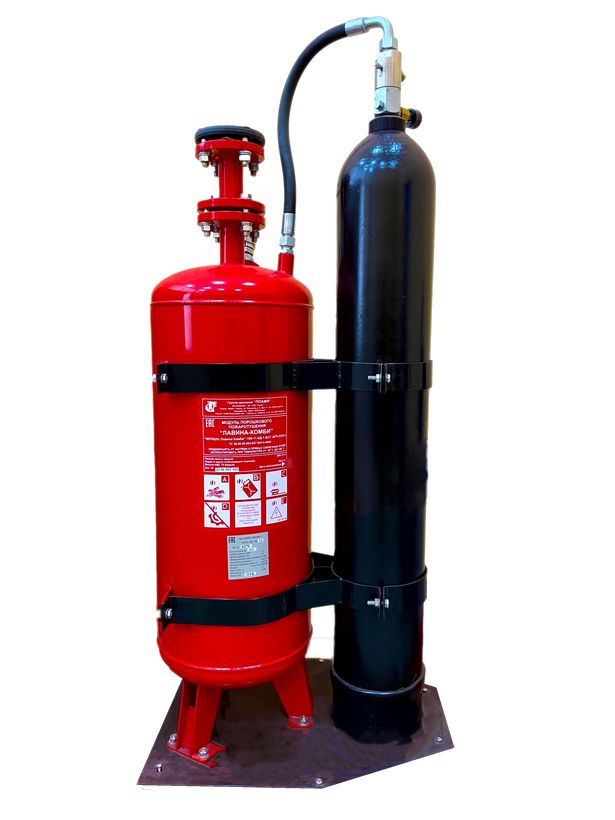

МППК(Н) Лавина-Комби-100-КД-1-БСГ-УХЛ2, вид пуска ЭМ (МППК-100.11.03)100 л, 92 кг порошка, до 128 м² / 1000 м³, пуск электромагнитом
| Огнетушащая способность | класс В и А: до 128 м², до 1000 м³ |
| ОТВ / газ | порошок «Вексон-АВС 70 Модуль», 92±2 кг; воздух, баллон 40–50 л, зарядка 13,5±0,5 МПа |
| Пуск ЭМ | электромагнит ЕА45СП, не взрывозащищённый; питание 24±5 В пост.; ток при 24 В — 0,21 А; сопротивление катушки 114 Ом; ток проверки катушки не более 0,025 А; минимальная длительность импульса 1 с |
| Давления | рабочее в корпусе не более 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа |
| Габариты, масса | не более 1550×550×750 мм; полная масса 230±10 кг |
| Климатика | от минус 40 до плюс 50 °C, УХЛ2 |
МППК(Н) Лавина-Комби-170-КД-1-БСГ-УХЛ2, вид пуска ЭГП (МППК-170.12.01)170 л, 156 кг порошка, до 218 м² / 1700 м³, пуск газогенерирующим элементом
| Огнетушащая способность | класс В: до 218 м² / 1700 м³, макс. ранг очага 233 — три очага; класс А — те же 218 м² / 1700 м³ |
| ОТВ / газ | порошок «Вексон-АВС 70 Модуль», 156±4 кг; воздух, баллон 80–100 л, зарядка 13,5±0,5 МПа |
| Пуск ЭГП | ток не менее 0,5 А; сопротивление цепи 2,5–5,0 Ом; импульс не менее 0,4 с; напряжение 3,0–27,0 В |
| Давления | рабочее в корпусе не более 1,6 МПа; мембрана сосуда DN15 — 2,1–2,5 МПа; мембрана баллона DN8 — 17,5–21,5 МПа |
| Габариты, масса | не более 1850×750×750 мм; полная масса 380±20 кг |
| Климатика | от минус 50 до плюс 50 °C, УХЛ2 |

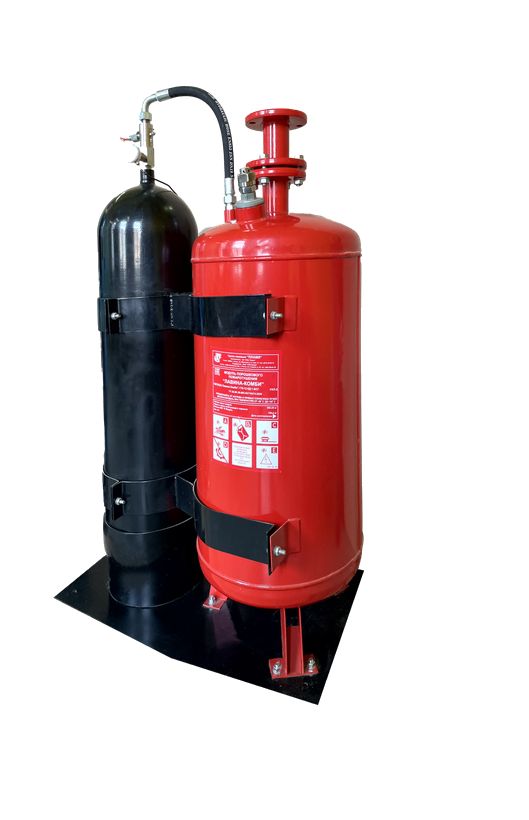

МППК(Н) Лавина-Комби-170-КД-1-БСГ-УХЛ2, вид пуска ЭМ (МППК-170.12.03)170 л, 156 кг порошка, до 218 м² / 1700 м³, пуск электромагнитом
| Огнетушащая способность | класс В и А: до 218 м² / 1700 м³ |
| ОТВ / газ | порошок «Вексон-АВС 70 Модуль», 156±4 кг; воздух, баллон 80–100 л, зарядка 13,5±0,5 МПа |
| Пуск ЭМ | питание 24±5 В пост.; ток при 24 В — 0,21 А; сопротивление катушки 114 Ом; ток проверки не более 0,025 А; минимальная длительность импульса 1 с |
| Габариты, масса | не более 1850×750×750 мм; полная масса 380±20 кг |
| Климатика | от минус 40 до плюс 50 °C, УХЛ2 |
Как это работает и подключается
- Устройство: корпус-сосуд с огнетушащим порошком и баллон вытесняющего газа с запорно-пусковым устройством (УЗП-16-М у ЭГП, ЭЗПУ-16-М у ЭМ) на общей платформе; корпус соединён с УЗП трубопроводом-РВД, сверху — засыпная горловина с крышкой.
- Срабатывание: электрический импульс от пожарной сигнализации объекта попадает на пусковое устройство, вытесняющий газ идёт из баллона по трубопроводу в корпус с порошком, газопорошковая смесь через пусковой узел и подводящий трубопровод выходит через насадки в защищаемое помещение.
- Основной режим — автоматический, от установки пожарной сигнализации; предусмотрен ручной дистанционный пуск устройством УРП-7 (в комплект модуля не входит).
- Безопасность по давлению: разрывная мембрана DN15 в штуцере сосуда (2,1–2,5 МПа) и мембрана DN8 в штуцере ЗПУ/ЭЗПУ (17,5–21,5 МПа) — сброс давления при превышении рабочего.
- ЭГП: качество электромонтажа проверять прибором с током контроля не более 0,05 А (не более 5 мин), при устройстве защиты «УЗЭП» в цепи — не более 0,005 А без ограничения времени. ЭМ: электромагнит ЕА45СП несёт своё РЭ (СЕРД.677139.001РЭ), стопор на ЭЗПУ-16-М защищает от случайного срабатывания при монтаже.
- ТО: ежемесячное ТО-1 (визуально), ТО-2 раз в год, ТО-3 раз в 5 лет (замена мембран, освидетельствование баллона), ТО-4 раз в 10 лет (замена пускового элемента, освидетельствование корпуса, перезаправка порошком). ТО-2…ТО-4 — только лицензированной организацией.
Монтаж
- Монтаж и электрическая стыковка — по проекту автоматической установки пожаротушения, разработанному специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
- Крепление: модуль вертикально на полу, 4 анкерных болта М12 (отверстия Ø14 мм, заделка в фундамент не менее 150 мм) и 2 анкерных болта М10 к стене (отверстия Ø11 мм); момент затяжки гаек 20–24 Н·м.
- Заземление после установки — по действующим ПУЭ, стандартным наконечником через крепёжные элементы на раме модуля.
- Место установки — без механических повреждений и прямых солнечных лучей, не ближе 1 м от нагревательных приборов; подступы к устройству ручного пуска не загромождать, УЗП/ЭЗПУ и УРП должны быть опломбированы.
- Модуль не предназначен для взрывоопасных зон — для Ex-объектов нужна взрывозащищённая версия ЭГП(ВЗ)/ЭМ(ВЗ) (см. content/nto-plamya-lavina-kombi-egp и content/nto-plamya-lavina-kombi-em).
Примеры
Склад или производственный цех с порошковой АУПТ
МППК-100: до 128 м² / 1000 м³ на один модуль; тушит классы А, В, С и электрооборудование под напряжением до 36 кВ.
Объект побольше — вместимость 170 л
МППК-170: до 218 м² / 1700 м³, порошка 156±4 кг; тот же принцип, больше баллон вытесняющего газа (80–100 л вместо 40–50 л).
Выбор пуска под проводку объекта
ЭГП — газогенерирующий пусковой элемент (импульс 3–27 В, 0,5 А); ЭМ — электромагнит ЕА45СП (24±5 В пост., 0,21 А). Не взрывозащищены — для обычных помещений, не для Ex-зон.
Частые вопросы
Чем этот модуль отличается от уже опубликованной «ВЗ»-версии?
Это обычное (не взрывозащищённое) исполнение — для помещений без взрывоопасных зон, с УЗП-16-М/ЭЗПУ-16-М без Ex-маркировки. Взрывозащищённая версия ЭГП(ВЗ)/ЭМ(ВЗ) с маркировкой 2Ех — отдельная карточка (content/nto-plamya-lavina-kombi-egp, content/nto-plamya-lavina-kombi-em).
ЭГП или ЭМ — что выбрать?
ЭГП — газогенерирующий элемент, питание импульсом 3–27 В, разово срабатывает и требует замены после пуска. ЭМ — электромагнит с фиксированным питанием 24 В, взводится вручную/от источника, стопор защищает от случайного срабатывания при монтаже. Выбор — по проекту и наличию нужного напряжения на объекте.
Можно ли запустить модуль вручную?
Да, устройством УРП-7 (в комплект не входит), согласно его инструкции по эксплуатации.
Нюансы и грабли
- ЗАПРЕЩЕНО: эксплуатировать без ТО; эксплуатировать после истечения срока переосвидетельствования корпуса и баллона; проводить ТО при включённой системе автозапуска; срывать пломбы и разбирать УЗП/ЭЗПУ, не отключив модуль от системы электропуска.
- Зарядка/перезарядка порошком и газом, обслуживание системы запуска — только изготовитель или специализированная лицензированная организация.
- Ток проверки цепи пуска — жёсткое ограничение: у ЭГП 0,05 А (до 5 мин) или 0,005 А с «УЗЭП»; у ЭМ проверка катушки — не более 0,025 А. Прибором «на глаз» без контроля тока проверять нельзя — риск ложного пуска.
- Не путать с взрывозащищённой версией: у этого исполнения нет маркировки Ex, устанавливать во взрывоопасных зонах запрещено (п. 2.2 РЭ).
- У ЭГП и ЭМ разный температурный минимум: ЭГП работает до минус 50 °C, ЭМ — только до минус 40 °C (электромагнит менее морозостоек).
Документация
- МППК-100.11.01 РЭ — «Лавина-Комби»-100-КД-1-БСГ-УХЛ2, вид пуска ЭГП
- МППК-100.11.03 РЭ — то же, вид пуска ЭМ
- МППК-170.12.01 РЭ — «Лавина-Комби»-170-КД-1-БСГ-УХЛ2, вид пуска ЭГП
- МППК-170.12.03 РЭ — то же, вид пуска ЭМ
