НТО Пламя · модули пожаротушения тонкораспылённой водой (МУПТВ)

МУПТВ-120-ВЗ-FB-ЭГП — «Тайфун Fire Block»: 120 л воды, Хладон-23, пиротехнический пуск, взрывозона

Взрывозащищённый модуль ТРВ на 120 л воды: вытеснитель — Хладон 23, пуск — газогенерирующий элемент ЭГП. Классы А и В, до 100 м²; УЗП-11ВЗ 2Ех d s IIС Т3 Gc Х.

Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ Fire Block» МУПТВ-120ВЗFB-Г-…-ЭГП-УХЛ.4

Модели семейства

МУПТВ-120ВЗFB-Г-ГВ-ЭГП-УХЛ.4исполнение ГВ: ОТВ — питьевая вода, газоводяная смесь

Назначение	пожары классов А и В по ГОСТ 27331; автоматические модульные установки пожаротушения тонкораспыленной водой; вся площадь производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; допускается применение во взрывоопасных зонах (ПУЭ гл. 7.3, ГОСТ 30852.13-2002)
ОТВ	питьевая вода по ГОСТ Р 51232-98: 120±1 кг в сосуд вместимостью 130±2 л; после заправки добавить ещё 3 литра
Защищаемая площадь	класс А — 100 м², класс В — 64 м² (таблица 2 РЭ, при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Взрывозащита	УЗП-11ВЗ: 2Ех d s IIС Т3 Gc Х (знак «Х» — модуль выпускается с постоянно присоединённым кабелем); взрывонепроницаемая оболочка газогенерирующего элемента, испытание на взрывоустойчивость гидравлическим давлением 7 МПа (70 кгс/см²) по ТУ 4854-007-53180781-04; специальный вид взрывозащиты «s» — герметичность соединений по ГОСТ 22782.3
Искробезопасный контроль	СУ 300И — уровень «ia» по ГОСТ 30852.10-2002; датчик 1П13ИТ — 0Ex ia IIB T3 Х; вторичный преобразователь — [Ex ia] IIB X; внешняя индуктивность L0 ≤ 1 мГн, ёмкость C0 ≤ 0,5 мкФ; СКМ-4: ВК-3.4 — 0Ex ia IIC T6, ПТВ-ВЗ-200 — 0Ex ia IIC T6 X, БИ-ИП-8С и БИБ-02-24С — [Ex ia] IIC
Электрический пуск (ЭГП)	сопротивление цепи газогенерирующего элемента от 1,0 до 5,5 Ом включ.; ток срабатывания 0,5÷0,8 А не менее; длительность импульса тока срабатывания не менее 8 мс; напряжение от 9 до 27 В включ.; безопасный ток при проверке не более 5 мин — 0,05 А; безопасный ток без ограничения времени — 0,005 А
Габариты	длина 715, ширина 548, высота 1670 мм
Контроль ОТВ и ГВ	датчик уровня 1П13ИТ + вторичный преобразователь СУ 300И (подключение до трёх модулей); весовая платформа ПТВ-ВЗ-200 + весовой контроллер ВК-3.4 системы контроля массы СКМ-4 (подключение до восьми весовых платформ); комплектация средствами автоматического контроля — по решению заказчика, отражается в договоре на поставку
Ручной пуск	устройство ручного пуска УРП-7 (УРП7.00.000ТУ) — по отдельному заказу; устанавливается за пределами взрывоопасного помещения; усилие ручного приведения в действие не более 100 Н
Продолжительность действия	15÷45 с в диапазоне температур окружающей среды; инерционность не более 5 с; средний расход ОТВ через распылители — от 2,7 до 8 кг/с включ.
Газ-вытеснитель	Хладон 23 (FB — Fire Block): масса при заправке баллона с ЗПУ 24±0,02 кг, минимально допустимая при эксплуатации 22 кг; вместимость баллона 40 л
Давления	максимальное рабочее давление в сосуде 1,4 МПа; предохранительная мембрана сосуда DN15 — срабатывание от 1,8 до 2,1 МПа; предохранительная мембрана баллона DN8 — от 17,5 до 21,5 МПа (17,162…21,084 МПа)
Масса модуля	масса модуля с газом-вытеснителем 150+7 кг
Распылители	РП-4 (МУПТВ-60.300) — 24÷32 шт. на модуль, РП-8 (МУПТВ-60.310) — 12÷16 шт. (классы А, В); значения защищаемых площадей — при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м
Климатика	УХЛ категории размещения 4 по ГОСТ 15150, температура в режиме ожидания/эксплуатации от 5 до 50 °С; среда без агрессивных газов и паров
Надёжность	назначенный срок службы 20 лет; ресурс срабатываний не менее 10; вероятность безотказной работы 0,95 (ГОСТ 27.410); усилие ручного приведения в действие не более 100 Н; гарантия 2 года с момента продажи

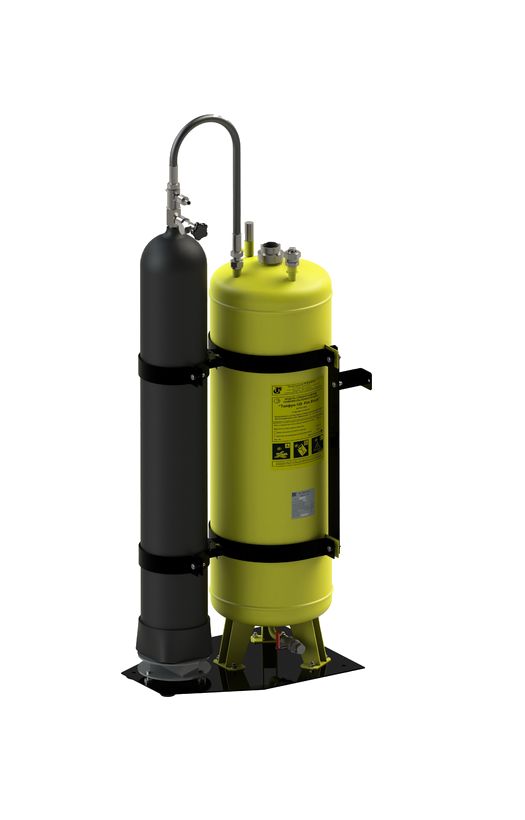

МУПТВ-120ВЗFB-Г-ВД-ЭГП-УХЛ.4исполнение ВД: вода с добавкой пенообразователя AFFF/AR

ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; 120±1 кг в сосуд; после заправки добавить ещё 3 литра
Защищаемая площадь	класс А — 100 м², класс В — 84 м²; максимальная площадь пролива ГЖ и ЛВЖ — 16 м² (таблица 2 РЭ)
Отличие от ГВ	остальные параметры — как у исполнения МУПТВ-120ВЗFB-Г-ГВ-ЭГП-УХЛ.4 (таблица 1 РЭ): те же 15÷45 с действия, Хладон 23 24±0,02/22 кг, давления, распылители РП-4/РП-8, взрывозащита 2Ех d s IIС Т3 Gc Х

Как это работает и подключается

Модуль состоит из сосуда для ОТВ и баллона с газом-вытеснителем (Хладон 23), закреплённого на сосуде скользящими хомутами; баллон и сосуд соединены рукавом высокого давления (РВД) через запорно-пусковое устройство.
При пожаре электрический импульс поступает на ЗПУ, устройство срабатывает, газ-вытеснитель из баллона через РВД поступает в сосуд. После повышения давления до рабочего значения газоводяная смесь поступает в трубопровод и далее через распылители на защищаемую площадь.
Основной режим в составе автоматической системы пожаротушения — автоматический: сигнал на срабатывание поступает от установки пожарной сигнализации объекта.
Подводящий трубопровод стыкуется непосредственно к модулю. Безопасность: предохранительная мембрана разрывного типа DN15 в штуцере сосуда и предохранительная мембрана DN8 в штуцере УЗП.
Баллон стационарно установлен на весовой платформе, соединённой кабелем с весовым контроллером ВК-3.4 (до восьми платформ); контроль сохранности ОТВ — датчик уровня 1П13ИТ через вторичный преобразователь СУ 300И (до трёх датчиков).
Проектирование установок «Тайфун» — по стандарту организации СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (раздел документации на сайте www.nto-plamya.ru).

Монтаж

Размещение — по проекту автоматической установки пожаротушения и ГОСТ 12.4.009-83; в защищаемом или соседнем помещении; модуль установить вертикально и закрепить к полу (4 отверстия диаметром 14 мм), при расположении у стены — закрепить и к стене через скобу.
Модуль, СУ 300И и ВК-3.4 устанавливать в местах без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ 300И и ВК-3.4 (для ЭГП-исполнения — также УРП-7); подступы не загромождать.
После установки модуль заземлить по требованиям ПУЭ — проводом со стандартным наконечником через крепёжные элементы на сосуде.
Расконсервация — по ГОСТ 9.014-78. Баллон установить на весовую платформу и закрепить скользящим хомутом; электрическая стыковка датчика уровня с СУ 300И — по приложению Г, весовой платформы с ВК-3.4, настройка и калибровка — по приложению Д.
Заправка водой — через горловину сосуда (сливной кран закрыт) до загорания зелёного индикатора СУ 300И, затем добавить в корпус 3 литра; возможна заправка через сливной кран. Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью и просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
При отсутствии средств автоматического контроля уровень ОТВ проверять мерным щупом (между рисками минимума и максимума), массу Хладона 23 — взвешиванием баллона с УЗП на весах с ценой деления не более 0,2 кг.
Рабочее питание вторичного преобразователя СУ 300И — 220 В 50 Гц; после подачи питания до заправки зелёный индикатор гореть НЕ должен.
Электрическая стыковка системы запуска: качество электромонтажа проверять прибором с током контроля в цепи пускового устройства не более 0,05 А длительностью не более 5 мин; с устройством защиты «УЗЭП» — не более 0,005 А без ограничения времени; ток проверки целостности цепей запуска без ограничения по времени — не более 0,005 А; соблюдать полярность выводов УРП-7; сопротивление подводящих линий не должно снижать ток в цепи ниже значения п. 10 таблицы 1 РЭ.
Требования взрывозащиты при монтаже: электрическая система запуска — по ПУЭ гл. 7.3 и ГОСТ 30852.13-2002; пусковое устройство устанавливать на штуцер УЗП-11ВЗ до упора, резьбовые соединения законтрить проволокой и опломбировать; стыковку проводов пускового устройства выполнять в соединительной коробке с необходимым уровнем взрывозащиты.
При транспортировании и монтаже пусковой баллон должен быть закреплён неподвижно скобами, болты затянуты (транспортное положение — рисунок 3 РЭ).

Примеры

Архив, музей, выставка

ТРВ-тушение по площади до 100 м² (класс А): модульные установки «Тайфун» применяются для защиты административных, архивных помещений, хранилищ музейных ценностей и выставок.

Производственное или складское помещение

До 24÷32 распылителей РП-4 или 12÷16 РП-8 на один модуль (классы А, В) при высоте размещения 2 м ≤ Нр ≤ 4 м; площадь — по таблице 2 РЭ в зависимости от вида ОТВ.

Взрывоопасная зона

Исполнение ВЗ: ЗПУ со взрывонепроницаемой оболочкой (2Ех d s IIС Т3 Gc Х), искробезопасные цепи контроля уровня и массы (ia); устройство дистанционного ручного пуска УРП-7 устанавливать за пределами взрывоопасного помещения, стыковку проводов — в сертифицированной соединительной коробке.

Частые вопросы

Что означают индексы ВЗ, FB, Г, ГВ/ВД, ЭГП?

Структура обозначения (п. 1 РЭ): ВЗ — взрывозащищённый; FB — с газом-вытеснителем Хладон-23 (Fire Block); Г — тип по водопитателю (сжатый/сжиженный газ); ГВ — газоводяная смесь (питьевая вода), ВД — вода с добавками (пенообразователь AFFF/AR); ЭГП — пиротехнический способ пуска; УХЛ.4 — климатическое исполнение.

Можно ли применять во взрывоопасной зоне?

Да: п. 2.3 РЭ — модуль предназначен для применения во взрывоопасных зонах помещений и наружных установок по ПУЭ гл. 7.3 и ГОСТ 30852.13-2002; маркировка взрывозащиты УЗП-11ВЗ — 2Ех d s IIС Т3 Gc Х. УРП-7 при этом ставится за пределами взрывоопасного помещения.

Чем ГВ отличается от ВД?

Огнетушащим веществом и площадью: ГВ — питьевая вода по ГОСТ Р 51232-98, класс А 100 м² / В 64 м²; ВД — вода с добавкой пенообразователя AFFF/AR (0,5±0,05)%, класс А 100 м² / В 84 м² плюс тушение пролива ГЖ и ЛВЖ 16 м² (таблица 2 РЭ).

Сколько распылителей на модуль?

РП-4 — 24÷32 шт., РП-8 — 12÷16 шт. (классы А, В; таблица 3 РЭ). Значения защищаемых площадей приведены при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м.

Нюансы и грабли

ЗАПРЕЩАЕТСЯ эксплуатировать модуль при загорании красного индикатора на контроллере ВК-3.4 и при отсутствии зелёного сигнала индикатора на вторичном преобразователе СУ 300И — это отказ контроля ГВ/ОТВ.
ЗАПРЕЩАЕТСЯ эксплуатировать модуль без ТО и после истечения срока переосвидетельствования сосуда и баллона; проводить ТО при включённой системе автоматического запуска; срывать пломбу и разбирать части УЗП, не отключив модуль от системы электрического запуска.
Масса Хладона 23 при эксплуатации не должна падать ниже минимально допустимой — 22 кг (контроль по ВК-3.4 или взвешиванием на весах с ценой деления не более 0,2 кг); утечка ГВ — немедленное снятие с эксплуатации.
Зарядка/перезарядка водой и Хладоном 23, контроль электрической системы запуска и ТО — только изготовитель или специализированная организация с разрешением, действующим на территории РФ.
Сосуд — корпус модуля, работающий под давлением, не подлежит учёту в Ростехнадзоре (ФНП ОРПД); баллон для рабочего газа освидетельствуется каждые 5 лет с даты изготовления по паспорту баллона.
ТО: ТО-1 ежедневно (внешний осмотр, пломбы на УЗП и УРП-7, утечки ОТВ и газа-вытеснителя), ТО-2 раз в 6 месяцев (обслуживание СУ 300И, датчика уровня, весовой платформы и ВК-3.4 — также через 5000 ч эксплуатации), ТО-3 раз в год (перезарядка корпуса ОТВ, проверка качества монтажа электрической системы запуска, определение количества Хладона 23), ТО-4 раз в 5 лет (освидетельствование сосуда, замена предохранительных мембран DN8 и DN15, замена ЭГП, освидетельствование баллона по ФНП ОРПД).
Качество электромонтажа цепи ЭГП проверять током не более 0,05 А не дольше 5 мин (с «УЗЭП» — 0,005 А без ограничения): превышение может привести к самопроизвольному срабатыванию пиротехнического узла.
Знак «Х» в маркировке взрывозащиты: модуль выпускается с постоянно присоединённым кабелем, его свободный конец подсоединять вне взрывоопасной зоны или в сертифицированной коробке по ТР ТС 012/2011; УРП-7 — только вне взрывоопасного помещения.
Исполнение ВД теряет свойства без пенообразователя: дозаправка — только водой с добавкой AFFF/AR (0,5±0,05)% от объёма, а не «чем пришлось».

Документация

МУПТВ-120.000-03 РЭ. Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ Fire Block» МУПТВ-120ВЗFB-Г-ГВ/ВД-ЭГП-УХЛ.4 — руководство по эксплуатации (2021). ТУ 28.99.39-008-93719474-2021.
УРП7.00.000 ИЭ (УРП-7), ЮЯИГ.407721.003 РЭ (СУ 300И), СКМ-4.001-02 РЭ, ВК3.004.01 РЭ (ВК-3.4), ПТВ-002.01 ПС (ПТВ-ВЗ) — применяются совместно с РЭ модуля.
Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022. Патент на изобретение № 2177815 «Установка пожаротушения».
СТО ПМП.026.13 — правила и методика проектирования установок «Тайфун» (сайт www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс» (Рязань).
