МУПТВ-120-ВЗ-FB-ЭМ — «Тайфун Fire Block»: 120 л воды, Хладон-23, электромагнитный пуск

Модуль ТРВ на 120 л воды: вытеснитель — Хладон 23, пуск — электромагнит ЕА45СП Вз (24 В). Классы А, В и электроустановки под напряжением до 36 кВ; до 100 м².

Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ Fire Block» МУПТВ-120ВЗFB-Г-…-ЭМ-УХЛ.4

Модели семейства

МУПТВ-120ВЗFB-Г-ГВ-ЭМ-УХЛ.4исполнение ГВ: ОТВ — питьевая вода, газоводяная смесь

Назначение	пожары классов А и В по ГОСТ 27331 и электроустановки под напряжением до 36 кВ; автоматические модульные установки пожаротушения тонкораспыленной водой; поверхностное и локально-поверхностное тушение в производственных, складских, административных, архивных помещениях, хранилищах музейных ценностей и выставок
Взрывоопасные зоны	модуль данного исполнения НЕ может применяться во взрывоопасных промышленных зонах (п. 2.2 РЭ) — при том, что электромагнит ЕА45СП Вз имеет взрывозащищённое исполнение (1Ех mb d IIС Gb X / Ex mb IIIC T 80°C Db X, IP65 по ГОСТ 14254-2015)
ОТВ	питьевая вода по ГОСТ Р 51232-98: 120±1 кг в сосуд вместимостью 130±2 л; после заправки добавить ещё 3 литра
Защищаемая площадь	класс А — 100 м², класс В — 64 м² (таблица 2 РЭ, при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Электрический пуск	электромагнит ЕА45СП Вз (СЕРД.677139.007 РЭ): номинальный потребляемый ток 0,21 А при 24 В и 20 °С; напряжение питающей сети 24±5 В пост.; сопротивление катушки 114 Ом; безопасный ток без ограничения времени проверки не более 0,025 А; минимальная длительность включающего импульса 1 с; макс. допустимый потребляемый ток электромагнита 1 А; катушка залита компаундом АДВ-69 (54 кВ/мм, −60…+180 °С); кабельный ввод КНВМ1М-15, защита кабеля металлорукавом РЗ-ЦХ 15 или МРПИ 15; питание постоянно-присоединённым кабелем длиной два метра; не перегревать корпус электромагнита выше 80 °С
Искробезопасный контроль	СУ 300И — уровень «ia» по ГОСТ 30852.10-2002; датчик 1П13ИТ — 0Ex ia IIB T3 Х; вторичный преобразователь — [Ex ia] IIB X; внешняя индуктивность L0 ≤ 1 мГн, ёмкость C0 ≤ 0,5 мкФ; СКМ-4: ВК-3.4 — 0Ex ia IIC T6, платформа весовая ПТВ-ВЗ-30 — 0Ex ia IIC T6 X, БИ-ИП-8С и БИБ-02-24С — [Ex ia] IIC
Габариты	длина 715, ширина 550, высота 1815 мм
Контроль ОТВ и ГВ	датчик уровня 1П13ИТ + вторичный преобразователь СУ-300И (подключение до 3 одноэлектродных датчиков); весовая платформа + весовой контроллер ВК-3.4 системы контроля массы СКМ-4 (до восьми весовых платформ); комплектация средствами автоматического контроля — по решению заказчика, отражается в договоре на поставку
Ручной пуск	устройство ручного пуска должно иметь чеку; электромагнитный пуск от установки пожарной сигнализации; усилие ручного приведения в действие не более 100 Н
Продолжительность действия	15÷45 с в диапазоне температур окружающей среды; инерционность не более 5 с; средний расход ОТВ через распылители — от 2,7 до 8 кг/с включ.
Газ-вытеснитель	Хладон 23 (FB — Fire Block): масса при заправке баллона с ЗПУ 24±0,02 кг, минимально допустимая при эксплуатации 22 кг; вместимость баллона 40 л
Давления	максимальное рабочее давление в сосуде 1,4 МПа; предохранительная мембрана сосуда DN15 — срабатывание от 1,8 до 2,1 МПа; предохранительная мембрана баллона DN8 — от 17,5 до 21,5 МПа (17,162…21,084 МПа)
Масса модуля	масса модуля с газом-вытеснителем 150+7 кг
Распылители	РП-4 (МУПТВ-60.300) — 24÷32 шт. на модуль, РП-8 (МУПТВ-60.310) — 12÷16 шт. (классы А, В); значения защищаемых площадей — при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м
Климатика	УХЛ категории размещения 4 по ГОСТ 15150, температура в режиме ожидания/эксплуатации от 5 до 50 °С; среда без агрессивных газов и паров
Надёжность	назначенный срок службы 20 лет; ресурс срабатываний не менее 10; вероятность безотказной работы 0,95 (ГОСТ 27.410); усилие ручного приведения в действие не более 100 Н; гарантия 2 года с момента продажи

МУПТВ-120ВЗFB-Г-ВД-ЭМ-УХЛ.4исполнение ВД: вода с добавкой пенообразователя AFFF/AR

ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; 120±1 кг в сосуд; после заправки добавить ещё 3 литра
Защищаемая площадь	класс А — 100 м², класс В — 84 м²; максимальная площадь пролива ГЖ и ЛВЖ — 16 м² (таблица 2 РЭ)
Отличие от ГВ	остальные параметры — как у исполнения МУПТВ-120ВЗFB-Г-ГВ-ЭМ-УХЛ.4 (таблица 1 РЭ): те же 15÷45 с действия, Хладон 23 24±0,02/22 кг, давления, распылители РП-4/РП-8, электромагнитный пуск

Как это работает и подключается

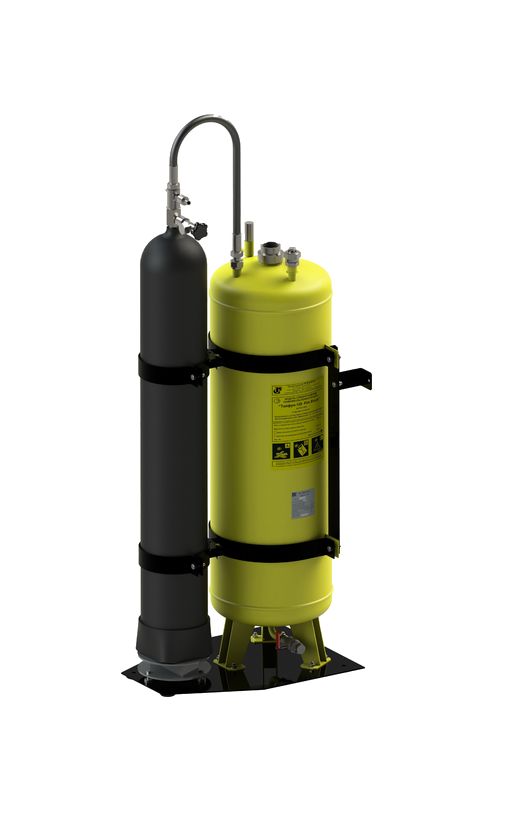

Модуль состоит из сосуда для ОТВ и баллона с газом-вытеснителем (Хладон 23), закреплённого на сосуде скользящими хомутами; баллон и сосуд соединены рукавом высокого давления (РВД) через запорно-пусковое устройство.
При пожаре электрический импульс поступает на ЗПУ, устройство срабатывает, газ-вытеснитель из баллона через РВД поступает в сосуд. После повышения давления до рабочего значения газоводяная смесь поступает в трубопровод и далее через распылители на защищаемую площадь.
Основной режим в составе автоматической системы пожаротушения — автоматический: сигнал на срабатывание поступает от установки пожарной сигнализации объекта.
Подводящий трубопровод стыкуется непосредственно к модулю. Безопасность: предохранительная мембрана разрывного типа DN15 в штуцере сосуда и предохранительная мембрана DN8 в штуцере УЗП.
Баллон стационарно установлен на весовой платформе, соединённой кабелем с весовым контроллером ВК-3.4 (до восьми платформ); контроль сохранности ОТВ — датчик уровня 1П13ИТ через вторичный преобразователь СУ 300И (до трёх датчиков).
Проектирование установок «Тайфун» — по стандарту организации СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (раздел документации на сайте www.nto-plamya.ru).
Запорно-пусковое устройство — ЭЗПУ-11 электромагнитное: при поставке электромагнит в ЭЗПУ-11 НЕ установлен (взамен — заглушка); стопор на ЭЗПУ-11 предотвращает случайное срабатывание при транспортировке, монтаже и ПНР.

Монтаж

Размещение — по проекту автоматической установки пожаротушения и ГОСТ 12.4.009-83; в защищаемом или соседнем помещении; модуль установить вертикально и закрепить к полу (4 отверстия диаметром 14 мм), при расположении у стены — закрепить и к стене через скобу.
Модуль, СУ 300И и ВК-3.4 устанавливать в местах без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ 300И и ВК-3.4; подступы не загромождать.
После установки модуль заземлить по требованиям ПУЭ — проводом со стандартным наконечником через крепёжные элементы на сосуде.
Расконсервация — по ГОСТ 9.014-78. Баллон установить на весовую платформу и закрепить скользящим хомутом; электрическая стыковка датчика уровня с СУ 300И — по приложению Г, весовой платформы с ВК-3.4, настройка и калибровка — по приложению Д.
Заправка водой — через горловину сосуда (сливной кран закрыт) до загорания зелёного индикатора СУ 300И, затем добавить в корпус 3 литра; возможна заправка через сливной кран. Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью и просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
При отсутствии средств автоматического контроля уровень ОТВ проверять мерным щупом (между рисками минимума и максимума), массу Хладона 23 — взвешиванием баллона с УЗП на весах с ценой деления не более 0,2 кг.
Рабочее питание вторичного преобразователя СУ 300И — 220 В 50 Гц; после подачи питания до заправки зелёный индикатор гореть НЕ должен.
Установка электромагнита на ЭЗПУ-11 — только во взведённом состоянии (красная линия на штоке не видна); перед установкой проверить соответствие исполнения и напряжения сети, срабатывание и взведение вручную и от источника питания без установки на ЗПУ, отсутствие срабатывания во взведённом состоянии при подаче тока проверки. Категорически запрещается устанавливать электромагнит в невзведённом состоянии.
Кабель электромагнита защитить металлорукавом (РЗ-ЦХ 15 или МРПИ 15), соединения надёжные; электромагнит заземлить через «зелёный» провод выводного кабеля; схема электрическая принципиальная — приложение Е РЭ.
Перед пуском: открутить гайку на ЭЗПУ-11, извлечь стопор, пристыковать РВД к выходному штуцеру ЭЗПУ-11; стопор и гайку убрать в ЗИП.
Постоянно-присоединённый кабель электромагнита (два метра) подсоединять вне взрывоопасной зоны или в соединительной коробке, сертифицированной по ТР ТС 012/2011.

Примеры

Архив, музей, выставка

ТРВ-тушение по площади до 100 м² (класс А): модульные установки «Тайфун» применяются для защиты административных, архивных помещений, хранилищ музейных ценностей и выставок.

Производственное или складское помещение

До 24÷32 распылителей РП-4 или 12÷16 РП-8 на один модуль (классы А, В) при высоте размещения 2 м ≤ Нр ≤ 4 м; площадь — по таблице 2 РЭ в зависимости от вида ОТВ.

Электроустановки под напряжением до 36 кВ

П. 2.1 РЭ: модуль предназначен для тушения пожаров классов А, В и электроустановок под напряжением до 36 кВ — поверхностное и локально-поверхностное тушение тонкораспылённой водой.

Частые вопросы

Можно ли применять во взрывоопасной зоне?

РЭ противоречив: п. 2.2 прямо запрещает («модуль данного исполнения не может применяться во взрывоопасных промышленных зонах»), хотя электромагнит ЕА45СП Вз взрывозащищён (1Ех mb d IIС Gb X / Ex mb IIIC T 80°C Db X), а индекс ВЗ в обозначении означает взрывозащищённое исполнение. До разъяснения изготовителя исходить из запрета п. 2.2; для взрывоопасных зон документировано исполнение ЭГП (см. карточку МУПТВ-120-ВЗ-FB-ЭГП).

Что означает ЭМ в обозначении?

Электромагнитный способ пуска (п. 1 РЭ, структура обозначения): запорно-пусковое устройство ЭЗПУ-11 с электромагнитом ЕА45СП Вз — питание 24±5 В постоянного тока, потребляемый ток 0,21 А, сопротивление катушки 114 Ом, минимальная длительность включающего импульса 1 с.

Можно ли тушить электрооборудование под напряжением?

Да: п. 2.1 РЭ — пожары классов А, В по ГОСТ 27331 и электроустановки под напряжением до 36 кВ, поверхностное и локально-поверхностное тушение.

Чем ГВ отличается от ВД?

ОТВ и площадью: ГВ — питьевая вода по ГОСТ Р 51232-98, класс А 100 м² / В 64 м²; ВД — вода с пенообразователем AFFF/AR (0,5±0,05)%, класс А 100 м² / В 84 м² плюс пролив ГЖ и ЛВЖ 16 м² (таблица 2 РЭ).

Нюансы и грабли

ЗАПРЕЩАЕТСЯ эксплуатировать модуль при загорании красного индикатора на контроллере ВК-3.4 и при отсутствии зелёного сигнала индикатора на вторичном преобразователе СУ 300И — это отказ контроля ГВ/ОТВ.
ЗАПРЕЩАЕТСЯ эксплуатировать модуль без ТО и после истечения срока переосвидетельствования сосуда и баллона; проводить ТО при включённой системе автоматического запуска; срывать пломбу и разбирать части УЗП, не отключив модуль от системы электрического запуска.
Масса Хладона 23 при эксплуатации не должна падать ниже минимально допустимой — 22 кг (контроль по ВК-3.4 или взвешиванием на весах с ценой деления не более 0,2 кг); утечка ГВ — немедленное снятие с эксплуатации.
Зарядка/перезарядка водой и Хладоном 23, контроль электрической системы запуска и ТО — только изготовитель или специализированная организация с разрешением, действующим на территории РФ.
Сосуд — корпус модуля, работающий под давлением, не подлежит учёту в Ростехнадзоре (ФНП ОРПД); баллон для рабочего газа освидетельствуется каждые 5 лет с даты изготовления по паспорту баллона.
ТО: ТО-1 ежедневно (внешний осмотр, пломбы на УЗП, утечки ОТВ и газа-вытеснителя), ТО-2 раз в 6 месяцев (обслуживание СУ-300И, датчика уровня, весовой платформы ПТВ-200 и ВК-3.4 — также через 5000 ч эксплуатации), ТО-3 раз в год (перезарядка корпуса ОТВ, проверка качества монтажа электрической системы запуска, определение массы Хладона 23), ТО-4 раз в 5 лет (освидетельствование сосуда, замена предохранительных мембран DN8 и DN15, освидетельствование баллона по ФНП ОРПД), ТО-5 раз в 10 лет (то же + замена электромагнита).
Электромагнита в ЭЗПУ-11 при поставке нет — стоит заглушка; ставить только взведённый (красная линия на штоке не видна) и обязательно заземлить через «зелёный» провод. Не взведённый электромагнит на ЗПУ — прямой запрет.
В РЭ есть расхождение между разделами: §2.2 запрещает применять этот модуль во взрывоопасных промышленных зонах, при этом электромагнит взрывозащищённый и в обозначении — индекс «ВЗ». Для проекта закладывать более строгое значение — не применять во взрывоопасных зонах до письменного подтверждения производителя.
В РЭ есть расхождение между разделами: давление срабатывания мембраны DN15 в таблице 1 — 1,8–2,1 МПа, в §5.1.5 — 1,961–2,452 МПа. Для проекта закладывать более строгое значение — весь диапазон 1,8–2,452 МПа.
В РЭ есть расхождение между разделами: минимально допустимая масса Хладона-23 в таблице 1 — 22 кг, в §7.7 — не менее 43 кг. Для проекта закладывать более строгое значение (43 кг).
Ток проверки катушки — не более 0,025 А: «прозвонка» цепи запуска обычным тестером с большим током недопустима.
Исполнение ВД теряет свойства без пенообразователя: дозаправка — только водой с добавкой AFFF/AR (0,5±0,05)% от объёма.

Документация

МУПТВ-120.000-11 РЭ. Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ Fire Block» МУПТВ-120ВЗFB-Г-ГВ/ВД-ЭМ-УХЛ.4 — руководство по эксплуатации (2021). ТУ 28.99.39-008-93719474-2021.
СЕРД.677139.007 РЭ (электромагнит ЕА45СП Вз), ЮЯИГ.407721.003 РЭ (СУ 300И), СКМ-4.001-02 РЭ, ВК3.004.01 РЭ (ВК-3.4), ПТВ-002.01 ПС (ПТВ-ВЗ) — применяются совместно с РЭ модуля.
Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022. Патент на изобретение № 2177815 «Установка пожаротушения».
СТО ПМП.026.13 — правила и методика проектирования установок «Тайфун» (сайт www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс» (Рязань).
