МУПТВ-120FB-ЭМ «Тайфун-120 Fire Block» — 120 л ТРВ, вытеснитель Хладон-23, электромагнитный пуск

Модуль тонкораспылённой воды на 120 л ОТВ с баллоном Хладона-23 и электромагнитным пуском ЭЗПУ-11. Тушит классы А и В, электроустановки до 36 кВ; до 100 м² по классу А. Не взрывозащищён.

Модуль пожаротушения тонкораспыленной водой «Тайфун-120 Fire Block» МУПТВ-120FB-Г-ГВ/ВД-ЭМ-УХЛ.4

Модели семейства

МУПТВ-120FB-Г-ГВ-ЭМ-УХЛ.4исполнение с газоводяной смесью (ОТВ — питьевая вода), электромагнитный пуск

Назначение	пожары классов А, В по ГОСТ 27331, электроустановки под напряжением до 36 кВ; поверхностное и локально-поверхностное тушение
ОТВ	газоводяная смесь; питьевая вода по ГОСТ Р 51232-98; заправка 120±1 кг в сосуд 130±7 л
Газ-вытеснитель	Хладон-23: 24±0,02 кг при заправке, минимально допустимо 22 кг; баллон 40 л
Защищаемая площадь	класс А — до 100 м², класс В — до 64 м² (табл. 2 РЭ, при максимальном числе распылителей, Нр = 2–4 м)
Распылители	РП-4 (МУПТВ-60.300) — 24–32 шт. или РП-8 (МУПТВ-60.310) — 12–16 шт. на модуль
Подача ОТВ	продолжительность действия 15–45 с; инерционность ≤ 5 с; средний расход через распылители 2,7–8 кг/с
Электрический пуск	электромагнит ЕА45СП на ЭЗПУ-11: 24±5 В пост., 0,21 А; сопротивление катушки 114 Ом; безопасный ток ≤ 0,025 А (без ограничения времени); импульс ≥ 1 с
Давления	рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8–2,1 МПа; мембрана баллона DN8 — 17,5–21,5 МПа
Масса и габариты	модуль с газом 150(+7) кг; не более 712×550×1814 мм; крепление к полу (4 отв. Ø14 мм), у стены — дополнительно через скобу
Ручной пуск	усилие приведения в действие вручную ≤ 100 Н (рукоятка ЗПУ)
Климатика	УХЛ.4 по ГОСТ 15150; температура эксплуатации (режима ожидания) от +5 до +50 °С; во взрывоопасных зонах применение запрещено (п. 2.2 РЭ)
Надёжность	срок службы 20 лет; ресурс срабатываний ≥ 10; вероятность безотказной работы 0,95 (ГОСТ 27.410); гарантия 2 года с момента продажи

МУПТВ-120FB-Г-ВД-ЭМ-УХЛ.4исполнение с водой с добавками (пенообразователь AFFF/AR), электромагнитный пуск

Отличие от ГВ-исполнения	ОТВ — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объёма воды
Защищаемая площадь	класс А — до 100 м², класс В — до 84 м²; максимальная площадь пролива ГЖ и ЛВЖ — 16 м² (табл. 2 РЭ)
Остальные параметры	те же, что у исполнения ГВ: 120±1 кг ОТВ, Хладон-23 24±0,02 кг (мин. 22 кг), пуск 24±5 В / 0,21 А / 114 Ом, габариты 712×550×1814 мм, срок службы 20 лет

Как это работает и подключается

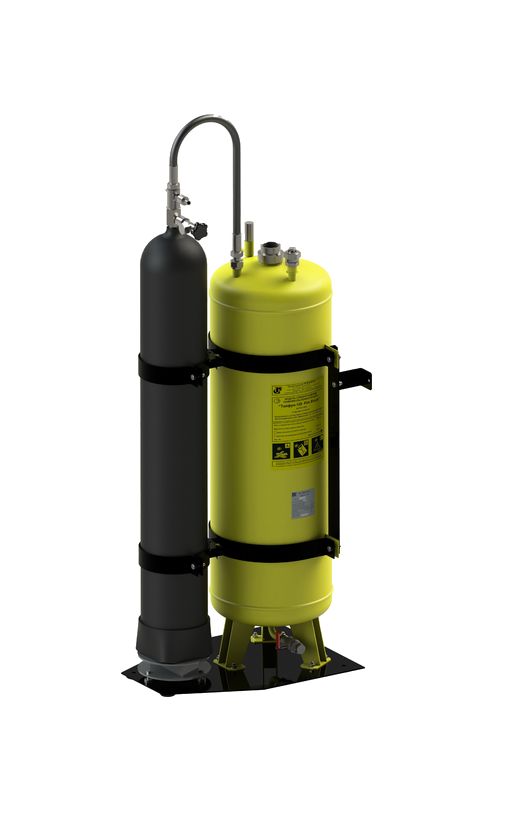

Состав: сосуд на 130 л с ОТВ, баллон газа-вытеснителя (Хладон-23) на скользящих хомутах, соединённые рукавом высокого давления (РВД) через запорно-пусковое устройство ЭЗПУ-11 с заправочным манометрическим узлом.
Основной режим — автоматический: при пожаре электрический импульс от установки пожарной сигнализации объекта поступает на ЭЗПУ-11, газ-вытеснитель из баллона через РВД поступает в сосуд, давление поднимается до рабочего, и газоводяная смесь идёт в трубопровод и через распылители на защищаемую площадь.
Электромагнит ЕА45СП при поставке в ЭЗПУ-11 НЕ установлен — взамен стоит заглушка; его устанавливают при вводе в эксплуатацию во взведённом состоянии после проверок (исполнение, напряжение, срабатывание/взведение вручную и от источника, отсутствие срабатывания от тока проверки).
Питание электромагнита — трёхжильный кабель 0,75–1,5 мм² (наружный диаметр 5–9 мм) через розетку EN 175301-803 (DIN 43650 A); заземление — через заземляющий контакт розетки; винт вилки затягивать 0,2–0,25 Н·м.
Контроль сохранности ОТВ: ёмкостный датчик уровня 1П13ИТ → вторичный преобразователь СУ-300И (до 3 датчиков, питание 220 В 50 Гц); заправка ведётся до загорания зелёного индикатора, затем добавляется ещё 3 л ОТВ.
Контроль сохранности Хладона-23: весовая платформа ПТВ-200 → весовой контроллер ВК-2.1 (до 8 каналов, RS-485, питание 7,5–35 В пост., ≤ 0,25 А, релейный выход «авария»); порог утечки задаётся в % — для 22 кг из 24 кг это ≈ 91,6%; кабели датчиков не длиннее 15 м.
Защита от превышения давления — две разрывные предохранительные мембраны: в штуцере сосуда DN15 (1,8–2,1 МПа) и в штуцере УЗП баллона DN8 (17,5–21,5 МПа); мембраны меняют при срабатывании и по истечении срока службы.
От случайного срабатывания при транспортировке, монтаже и ПНР на ЭЗПУ-11 предусмотрен стопор; после монтажа стопор и гайку извлекают и убирают в ЗИП, РВД пристыковывают к выходному штуцеру.

Монтаж

Монтаж, электрическая стыковка и обслуживание — только по проекту автоматической установки пожаротушения, разработанному специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
Зарядка/перезарядка водой и Хладоном-23, контроль системы запуска и ТО — только изготовителем или специализированными организациями с действующими в РФ разрешениями.
Модуль установить вертикально, закрепить к полу через 4 отверстия Ø14 мм; при расположении у стены — дополнительно закрепить к стене через скобу. Баллон ставится на весовую платформу и крепится скользящим хомутом.
После установки модуль заземлить по требованиям действующих ПУЭ: провод со стандартным наконечником на предусмотренные крепёжные элементы сосуда.
Размещать в местах без механических повреждений и прямых солнечных лучей: не ближе 1 м от нагревательных приборов для модуля и не ближе 1,5 м — для СУ-300И и ВК-2.1; подступы к модулю и устройству ручного пуска не загромождать.
Перед вводом: расконсервация по ГОСТ 9.014-78, стыковка датчика уровня с СУ-300И (прил. Г), настройка и калибровка ВК-2.1 (прил. Д), опломбировка крышки преобразователя, заправка ОТВ через горловину (сливной кран закрыт), промывка и просушка распределительного трубопровода, установка распылителей.
Устройство ручного пуска должно быть опломбировано.
При хранении/перевозке на морозе (условия Ж2, −40…+50 °С) перед включением выдержать модуль при положительной температуре.

Примеры

Производственные, складские, административные и архивные помещения

Назначение по РЭ: поверхностное и локально-поверхностное тушение в составе автоматических модульных установок ТРВ, включая хранилища музейных ценностей и выставок.

Защита электроустановок под напряжением

По РЭ модуль применяется для тушения электроустановок под напряжением до 36 кВ — тонкораспылённая вода с добавками или газоводяная смесь.

Установка с постоянным контролем ОТВ и газа

Уровень воды контролирует датчик 1П13ИТ с преобразователем СУ-300И, массу Хладона-23 — весовая платформа ПТВ-200 с контроллером ВК-2.1 (до 8 платформ). Решение о комплектации средствами контроля принимает заказчик.

Частые вопросы

Что значит FB в обозначении МУПТВ-120FB?

По структуре обозначения из РЭ: FB — исполнение с газом-вытеснителем Хладоном-23; ВЗ — взрывозащищённое; AS — вытеснитель азот или воздух; ВЗAS — взрывозащищённое с азотом/воздухом. Дальше в обозначении: Г — сжатый (сжиженный) газ как водопитатель, ГВ/ВД — вид ОТВ (газоводяная смесь / вода с добавками), ЭМ или ЭГП — электромагнитный или пиротехнический пуск, УХЛ.4/УХЛ.2 — климатика.

Чем исполнения ГВ и ВД отличаются в эксплуатации?

ОТВ: у ГВ — питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь на её основе), у ВД — вода с добавкой пенообразователя AFFF/AR (0,5±0,05)% от объёма. По табл. 2 РЭ у ВД выше площадь по классу В (84 против 64 м²) и нормирована площадь пролива ГЖ/ЛВЖ — 16 м²; по классу А оба — до 100 м².

Сколько распылителей можно повесить на один модуль?

По табл. 3 РЭ: РП-4 — 24–32 шт., РП-8 — 12–16 шт. на модуль (классы А и В). Значения защищаемой площади в табл. 2 приведены при максимальном количестве распылителей, расположенных на высоте 2–4 м. Проектирование установки — по СТО ПМП.026.13 «Модульные АУП ТРВ «Тайфун» (раздел «Документация» на www.nto-plamya.ru).

Как проверяют целостность цепи пуска, не посадив модуль?

Для электромагнитного пуска безопасный ток без ограничения времени проверки — не более 0,025 А (табл. 1 РЭ). Ток срабатывания — 0,21 А при 24 В, минимальная длительность включающего импульса 1 с. Проверки до установки электромагнита выполняются вне ЭЗПУ (п. 6.3.16).

Нюансы и грабли

Это НЕ взрывозащищённое исполнение: п. 2.2 РЭ прямо запрещает применение во взрывоопасных промышленных зонах (электромагнит ЕА45СП — общего исполнения). Для взрывоопасных зон у «Тайфун-120» есть исполнения ВЗ и ВЗAS.
Без электромагнита модуль с завода не работает: ЕА45СП поставляется отдельно (в ЭЗПУ стоит заглушка), а его установка во взведённом состоянии с проверками — обязательный шаг ввода в эксплуатацию. «Красная линия на штоке не должна быть видна» — признак взведения.
ЗАПРЕЩАЕТСЯ соединять и разъединять розетку с вилкой электромагнита под напряжением (предупреждение РЭ к п. 6.3.16).
Минимум Хладона-23 — 22 кг: эксплуатация при красном индикаторе ВК-2.1 («УТЕЧКА») запрещена, как и работа без зелёного сигнала СУ-300И. Взвешивать баллон с УЗП на весах с ценой деления ≤ 0,2 кг.
ТО пропускать нельзя: регламент — ТО-1 ежедневно, ТО-2 раз в 6 мес., ТО-3 раз в год, ТО-4 раз в 5 лет (освидетельствование сосуда и баллона по ФНП ОРПД, замена мембран DN8/DN15), ТО-5 раз в 10 лет (замена электромагнита). Эксплуатация после истечения срока переосвидетельствования сосуда и баллона запрещена.
Обслуживание — только при отключённой системе автоматического запуска; срыв пломбы и разборка частей УЗП под напряжением запрещены. После срабатывания восстановление работоспособности — только специализированной организацией, с записью в таблицу В2 паспорта.
Сосуд модуля не подлежит учёту в Ростехнадзоре (ФНП ОРПД), а баллон газа-вытеснителя — подлежит освидетельствованию каждые 5 лет с даты изготовления в его паспорте: разные документы, разные сроки.
Заправка баллона Хладоном-23 — через заправочный узел по п. 7.8 РЭ с обмыливанием герметичности 5 мин и повторным опломбированием; самостоятельная «дозаправка» без распломбировки узла невозможна и недопустима.

Документация

МУПТВ-120FB-Г-ГВ-ЭМ-УХЛ.4 / МУПТВ-120FB-Г-ВД-ЭМ-УХЛ.4 «Тайфун-120 Fire Block» — Руководство по эксплуатации МУПТВ-120.000-10 РЭ (совмещено с паспортом), 2021.
ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
Смежная документация по РЭ: УРП-7 УРП7.00.000 ИЭ (устройство ручного пуска), ЮЯИГ.407721.003 РЭ (сигнализатор уровня СУ-300И), ВК2.001-02 РЭ (весовой контроллер ВК-2.1), СЕРД.677139.001 РЭ (электромагнит ЕА45СП).
Проектирование установок — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования ПМП «Тайфун».
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс»» (Рязань). Патент РФ № 2177815 «Установка пожаротушения».
